深入剖析 SL4011 芯片实力
（一）耐压 12V：稳定之基
在美容面罩灯的实际使用中，电池的电压并非一成不变。以常见的锂电池为例，在充电过程中，其电压会逐渐上升，接近满电状态时可能会达到较高的值；而在放电过程中，随着电量的消耗，电压又会逐渐下降 。SL4011 芯片具备 12V 的耐压能力，能够从容应对电池在不同状态下的电压波动。即使在电池电压接近 12V 的上限时，芯片也能正常工作，不会因为过压而损坏，这就为美容面罩灯的稳定运行提供了坚实的保障。
同时，在一些复杂的供电环境中，可能会出现电压瞬间波动、浪涌等情况。比如，当使用的充电设备质量不佳时，可能会在充电过程中产生电压的不稳定。SL4011 芯片的高耐压特性使其能够有效抵抗这些异常情况，避免因电压问题导致美容面罩灯出现闪烁、熄灭甚至损坏等故障，确保用户在使用美容面罩灯时能够获得持续、稳定的光照体验。
（二）内置 MOS 管：高效核心
MOS 管，全称金属氧化物半导体场效应晶体管（Metal Oxide Semiconductor Field Effect Transistor），它在电路中就如同一个智能开关。其工作原理基于电场效应，通过在栅极上施加电压来控制源极和漏极之间的电流导通或截止 。当栅极电压达到一定阈值时，源极和漏极之间会形成导电沟道，电流得以顺利通过；而当栅极电压低于阈值时，沟道消失，电流被阻断。
SL4011 芯片内置 MOS 管，极大地提升了转换效率。传统的电路设计中，如果采用分立的 MOS 管，在信号传输过程中，由于各个元件之间存在连接线路的电阻和电容，会导致信号的损耗和延迟，从而降低了转换效率。而内置 MOS 管减少了这些外部连接，缩短了信号传输路径，降低了电阻和电容带来的损耗。并且，内置 MOS 管还能简化电路设计。在以往的设计中，需要额外考虑 MOS 管的选型、布局以及与其他元件的连接方式，这不仅增加了设计的复杂性，还可能因为元件之间的不匹配而影响电路性能。而现在，SL4011 芯片将 MOS 管集成在内，设计师无需再为这些问题烦恼，只需要关注芯片整体的性能和应用需求即可，大大节省了设计时间和成本，同时也提高了电路的可靠性和稳定性。
（三）单节锂电池升压 7V：便携与高效的完美融合
SL4011 芯片采用的是 BOOST 升压电路结构，这是一种常见且高效的升压方式。其工作过程就像是一个能量储蓄和释放的过程。当芯片内部的开关闭合时，电感开始存储能量，此时二极管截止，电容为后级电路供电；当开关断开时，电感释放存储的能量，二极管导通，电感给电容充电并为后级电路提供更高的电压 。通过这样不断地控制开关的通断，就能实现将较低的输入电压升高到所需的输出电压。
美容面罩灯中的各种电子元件，如 LED 灯珠、控制电路等，通常需要特定的工作电压才能正常运行。一般来说，单节锂电池的电压在 3V - 4.2V 之间，无法直接满足这些元件对 7V 电压的需求。而 SL4011 芯片能够将单节锂电池的电压稳定地升压到 7V，为美容面罩灯的各个部件提供了合适的工作电压，确保它们能够正常工作，发挥出应有的美容功效。同时，这种升压方式还体现了节能与便携的特点。使用单节锂电池作为电源，相较于多节电池串联，不仅减轻了美容面罩灯的重量，使其更便于携带，而且减少了电池的使用数量，降低了成本和能源消耗。并且，SL4011 芯片的高效升压转换效率高达 94%，意味着在升压过程中能量的损耗较小，能够充分利用锂电池的电能，延长美容面罩灯的使用时间，为用户带来更好的使用体验。
SL4011 升压型DC-DC转换器
产品概述 SL4011 是一款高功率异步升压转换器，集成22mΩ功率开关管，为便携式系统提供高效的小 尺寸解决方案。 SL4011 具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器 件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。 SL4011 支持可编程的软启动，以及可调节的开关峰值电流限制。 SL4011 支持两种不同的tr/tf，以适应不同的EMI和效率需求。 SL4011 安全保护机制包括13V输出过压保护、和热关断保护。
产品特点 ● 输入电压范围：2.7V-12V ● 低关断功耗，关断电流1uA ● 输出电压范围：最高12.8V ● 支持两种tr/tf模式，应对EMI挑战 ● 固定开关频率：500kHz ● 可编程软启动 ● 可编程峰值电流：10A ● 输出过压(13V)、热关断等保护 ● 高达94%转换效率 ● 采用ESOP8封装
产品应用 ● 无线音箱 ● 拉杆音箱 ● 便携式音箱 ● 移动电源 ● POS机终端 ● 充电设备 ● 无刷电机 ● 电推剪发器

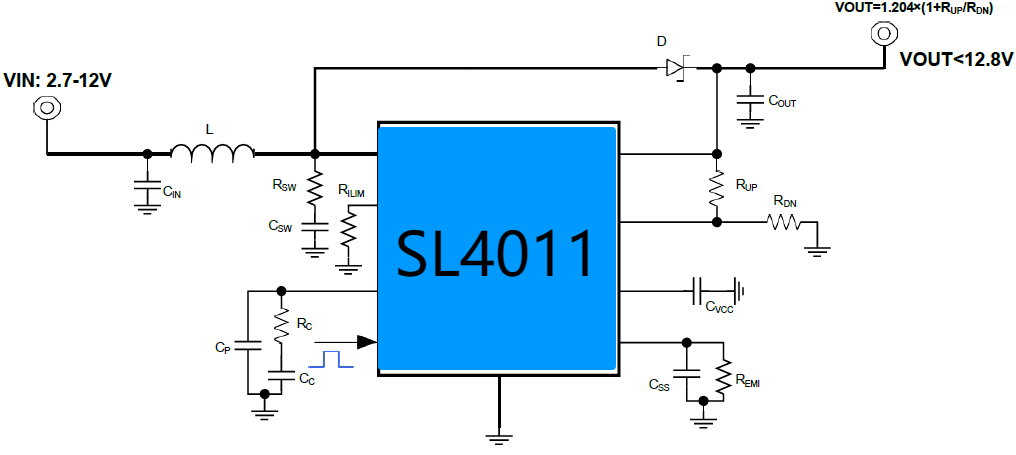

典型原理图
|
