一、主要特点- 高效率与高精度：SL8530A采用先进的电路设计，内置高精度误差放大器，确保LED灯的稳定性和亮度一致性。其转换效率可高达95%，有效降低了能耗，延长了LED灯具的使用寿命。
- 宽输入电压范围：该芯片支持3.6V至100V（也有说法为2.6V至100V）的宽输入电压范围，能够轻松应对各种电源环境，包括太阳能供电、电池供电等多种场景。
- 灵活的控制方式：SL8530A采用固定关断时间的控制方式，关断时间可通过外部电容进行调节。同时，工作频率也可根据用户要求灵活设置，为设计提供了更大的灵活性。
- 恒流驱动：通过调节外置的电流采样电阻，SL8530A能精确控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
- 调光功能：在EN端加PWM信号，还可以进行LED灯调光，满足不同场景下的照明需求。
- 保护功能：SL8530A内部集成了VDD稳压管、软启动以及过温保护电路，减少了外围元件并提高了系统可靠性。在异常情况下，该芯片能够自动切断电路，有效保护LED灯具和电源设备不受损坏。
二、封装与安装SL8530A采用SOP8封装，体积小巧，可直接焊接在电路板上，方便生产和安装。 三、应用领域SL8530A广泛应用于需要大功率LED照明的场合，包括但不限于： - LED灯杯：为各种LED灯杯提供稳定、高效的驱动电源。
- 电池供电的LED灯串：在太阳能路灯等电池供电系统中，为LED灯串提供恒流驱动。
- 平板显示LED背光：为平板显示器提供均匀、稳定的背光光源。
- 大功率LED照明：如太阳能路灯、景观照明等大功率LED照明应用。
四、工作原理- 电流采样与调节：芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VFB恒定在约250mV。当VFB电压低于250mV时，误差放大器的输出电压升高，从而增大输入功率，使VFB电压升高。反之，当VFB电压高于250mV时，误差放大器的输出电压降低，从而减小输入功率，使VFB电压降低。
- 关断时间设置：芯片通过CS管脚采样电感电流，实现峰值电流控制。系统关断时间可通过连接到TOFF管脚的电容COFF来设置。通过设定关断时间，可设置系统的工作频率。

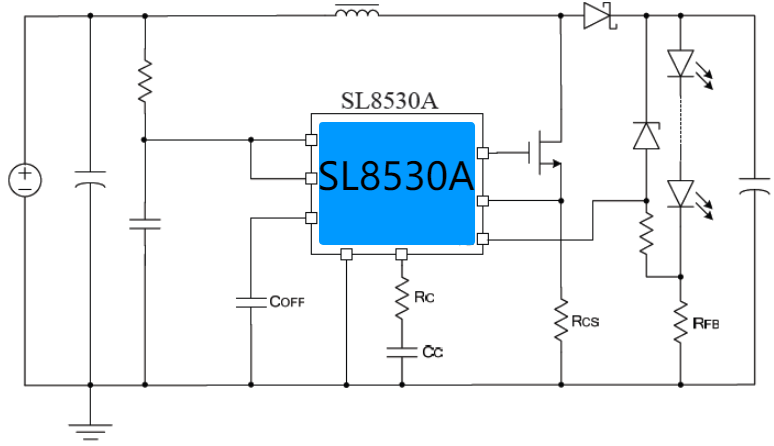

概述： SL8530A是一款高效率、高精度的升压型大功率LED 恒流驱动控制芯片。 SL8530A内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED 灯串恒流驱动。 SL8530A采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。 SL8530A通过调节外置的电流采样电阻，能控制高亮度LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。在EN 端加PWM 信号，还可以进行LED 灯调光。 SL8530A内部集成了VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。 SL8530A采用SOP8 封装。 特点： 宽输入电压范围：3.6V~100V 高效率：可高达95% 最大工作频率：1MHz CS 限流保护电压：250mV FB 电流采样电压：250mV 芯片供电欠压保护：3.2V 关断时间可调 智能过温保护 软启动 内置VDD 稳压管 应用： LED 灯杯 电池供电的LED 灯串 平板显示LED 背光 大功率LED 照明 原理图：
|
