一、SL3041芯片概述SL3041是一款内部集成有功率MOSFET管的降压型开关稳压器，专为需要高效、稳定电源转换的应用设计。它具有宽输入电压范围（10V至100V，部分资料显示为6V至100V，具体以芯片规格书为准）、高效率输出（>90%）、多种安全保护机制等特点。 二、输入电压范围SL3041的输入电压范围宽广，能够轻松应对24V-72V的输入电压需求，适用于电动两轮车、平衡车等设备的电池组供电场景。 三、输出电压与电流对于输出要求为12V 1.5A的应用，SL3041同样能够胜任。其最大输出电流可达3A（峰值），并且输出电压可调范围在1.25V至50V之间，因此通过合理的电路设计，可以轻松实现12V 1.5A的输出。 四、安全保护机制SL3041内置了多种安全保护机制，包括逐周期峰值限流、软启动、过压保护、输出短路保护和过温保护等。这些保护机制能够在异常情况下及时切断电源，保护电路和芯片本身免受过热、过流等损害，确保系统的稳定运行。 五、外围电路与封装SL3041的外围电路设计简单，采用ESOP8封装形式，便于系统集成和维护。同时，其支持输出电压可调，可以根据不同的应用需求进行灵活配置。 六、应用优势- 高效能：采用先进的PWM控制方式，具有高效率输出，减少了能源的浪费，提高了设备的续航能力。
- 宽电压范围：能够适应不同型号的电池组，提高了芯片的通用性。
- 多种保护机制：内置多种安全保护机制，提高了供电系统的可靠性和稳定性。
- 简单易用：外围电路设计简单，封装形式便于集成和维护。
产品概述 SL3041 是一款内部集成有功率MOSFET管可设定输出电流的降压型开关稳压器。可工作在宽 输入电压范围具有优良的负载和线性调整。宽范围输入电压（10V至100V）可提供最大3A电流的 高效率输出，可在移动环境输入的条件下实现各种降压型电源变换的应用。 SL3041 安全保护机制包括逐周期峰值限流、软启动、输出短路保护和过温保护。 SL3041 外围电路简单，封装采用ESOP8
产品特点 ● 3A输出峰值电流 ● 10V至100V宽工作电压范围 ● 内置功率MOSFET ● 110KHZ固定开关频率 ● 外置限流保护 ● 逐周期过流保护 ● 过热保护 ● 软启动 ● 输出短路保护 ● ＞90%的效率 ● 输出电压1.25至50V可调 ● 采用ESOP8封装
产品应用 ● 高电压功率转换 ● 汽车系统 ● 电池供电系统 ● 电动车车载设备 ● 平衡车 ● 工业电力系统

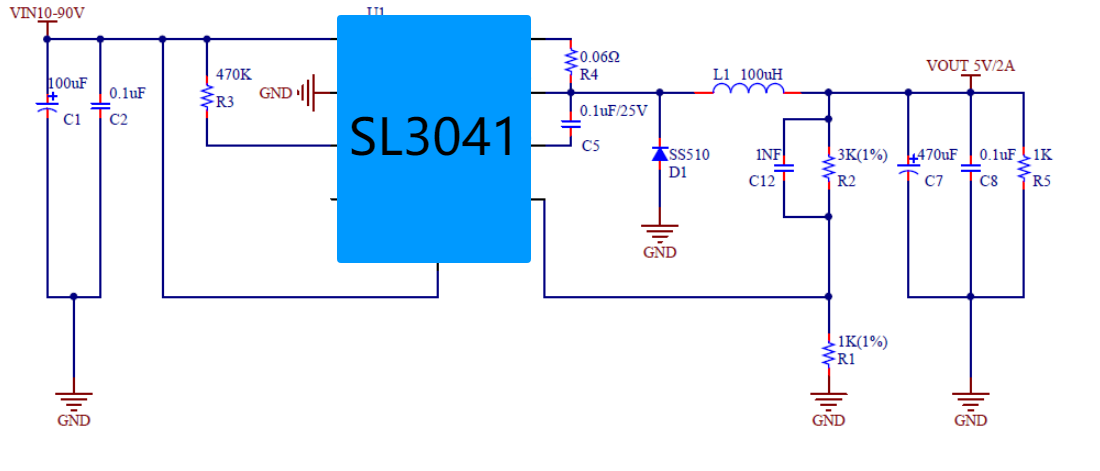

产品应用图
|
