SL3062降压恒压 6V-60V降12V 60V降3.3V 60V降5V /1.5A

森利威尔电子.

一、主要特性

• 输入电压范围：6V至60V的宽输入电压范围，使得SL3062能够适应不同的电源输入条件，满足各种应用场景的需求。
• 输出电压与电流：该芯片可以输出12V、5V和3.3V三种电压，且最大输出电流为1.5A。
• 高精度输出：输出电压精度为±1%，能够保证电源输出的一致性和稳定性，适用于对电源精度要求较高的应用场景。
• 低噪声性能：SL3062采用了先进的电路设计技术，具有较低的噪声性能，可以有效降低电源噪声对系统稳定性的影响。
• 高效率：芯片的转换效率高达90%以上，能够减少能源浪费，降低散热需求，提高整体系统效率。
• 安全可靠：SL3062符合RoHS标准，无铅环保，同时具有过热保护和短路保护等安全功能，保证电源使用的安全可靠。此外，该芯片还具有逐周期电流峰值限流等安全保护机制。


二、封装与外围电路

• 封装形式：SL3062采用SOP8封装，使得芯片在布局和布线时更加灵活和方便。
• 外围电路：SL3062的外围电路相对简单，但在布局和布线时仍需注意一些关键点，如保持开关电流通路走线尽可能短并最小化功率环路面积，功率地至肖特基二极管至SW脚连接走线应尽可能短而粗等。


三、应用范围

SL3062降压型电源芯片广泛应用于各种需要降压电源的应用场景，如通信、工业控制、安防监控、仪器仪表等领域。同时，由于其具有较宽的输入电压范围和较高的效率，还可以满足不同类型电源需求。另外，高精度输出和低噪声性能也提高了电源的稳定性和可靠性，使得SL3062在各种需要高可靠性的应用场景中得到广泛应用。

四、典型应用

SL3062的典型应用包括高电压功率转换、汽车系统、电池供电系统以及电动车车载设备等。在这些应用中，SL3062能够提供稳定、可靠的降压电源输出，满足设备的正常工作需求。

产品概述:

SL3062是一款内部集成功率MOSFET的降压型开关稳压器，工作在宽输入电压范围具有优良的

负载和线性调整。宽范围输入电压（6V至60V）可提供最大1.5A电流高效率输出。

SL3062安全保护机制包括逐周期电流峰值限流、过温保护等。

SL3062外围电路简单，封装采用SOP8。

产品特点:

● 最大1.5A输出电流

● 6V至60V宽工作电压范围

● 内置功率MOSFET

● 140KHZ-500KHZ频率可调

● 过温保护

● 逐周期过流保护

● ＞90%的效率

● 低功耗

● 输出电压可调

● 采用SOP8封装

应用范围:

● 高电压功率转换

● 汽车系统

● 电池供电系统

● 电动车车载设备

● 平衡车

● 工业电力系统

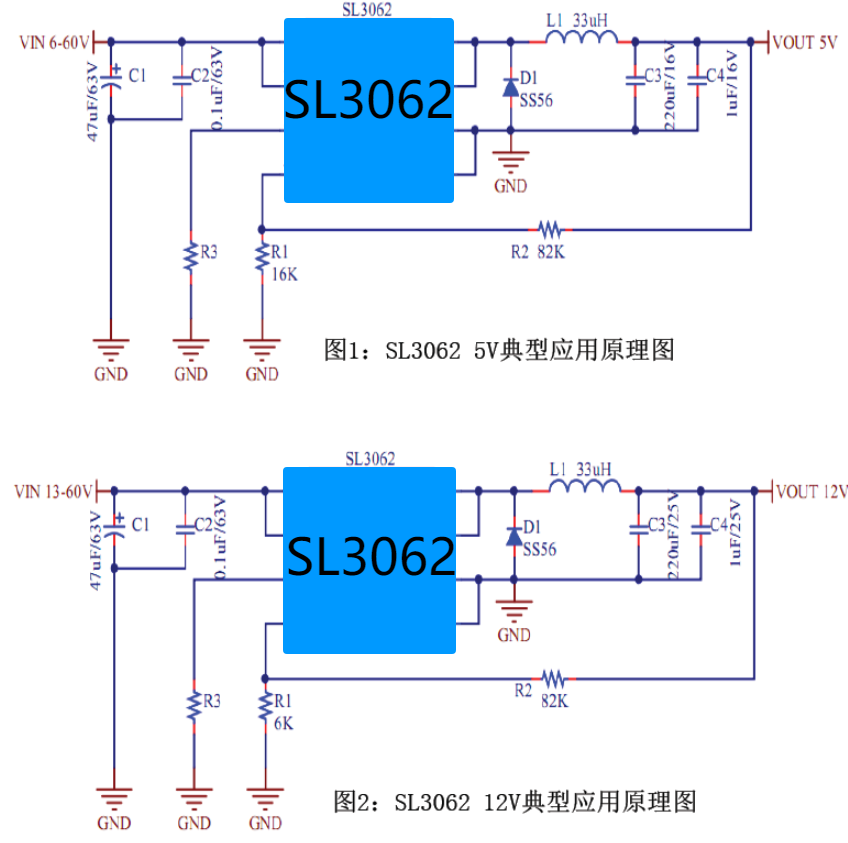

典型应用电路图：
