SLB628 低电压2V输入升压至12V、24V、28V 2A恒压电源方案

森利威尔电子.

一、产品特点

• 低电压输入能力：
  • SLB628支持低至2V的输入电压，适用于各种低功耗、小型化设备。

• 宽输出电压范围：
  • 用户可根据实际需求，选择12V、24V或28V的输出电压，满足不同应用场景的需求。

• 大电流输出：
  • 稳定输出2A电流，适用于驱动电机、LED灯带、传感器等多种负载。

• 高效率转换：
  • 采用先进的DC-DC升压技术，转换效率高达90%以上（有说法为96%），减少能量损耗，延长电池寿命。

• 低纹波输出：
  • 输出电压纹波小，确保输出信号的纯净度，适用于对电源质量要求较高的电路。

• 多重保护：
  • 内置过温、过流、短路等多重保护机制，有效防止因异常情况导致的设备损坏。

• 小型化设计：
  • 模块体积小，重量轻，便于集成到各种小型化设备中。




二、技术规格

• 输入电压范围：
  • SLB628的输入电压范围为2V至24V（另有说法为2.2V至16V的启动电压范围），具有较宽的电压适应性。

• 输出电压和电流：
  • 最大输出电压可达28V，最大输出电流为2A。

• 开关频率：
  • 固定开关频率为1.2MHz，允许使用微小、低成本的电容器和电感器（高度不超过2mm），有助于降低整体电路的尺寸和成本。

• 内部特性：
  • 集成80mΩ功率MOSFET，内部4A开关电流限制，可调输出电压，内部补偿等。




三、应用场景

SLB628升压电源模块广泛应用于物联网设备、智能家居、可穿戴设备、便携式医疗设备、安防监控等领域。特别是在需要低功耗、宽电压输入范围、稳定输出电压和大电流输出的场合，SLB628表现出色。例如：

• 电池供电设备：
  • 如便携式电子设备、移动电源等，SLB628的升压能力和高效能使其成为理想选择。

• 机顶盒：
  • 通常需要稳定的电源供应以支持其正常工作，SLB628能够提供稳定的输出电压。

• LCD背光供电：

  • LCD显示器需要稳定的背光供电以保证显示效果，SLB628能够提供恒定的电压输出。
  •


SLB628高效1.2MHz 2A升压转换器

总体描述

SLB628是一款恒定频率、6引脚SOT23

电流模式升压转换器，

低功耗应用。SLB628开关位于

1.2MHz并允许使用微小的、低成本的

高度不超过2mm的电容器和电感器。

内部软启动导致小浪涌电流，并且

延长电池寿命。

SLB628具有自动切换至脉冲的功能

轻负载时的频率调制模式。这

SLB628包括欠压闭锁、电流

限制和热过载保护，以防止

输出过载时的损坏。这

SLB628采用6引脚小型SOT-23封装

包裹。

特征

集成80mΩ功率MOSFET

2V至24V输入电压

1.2MHz固定开关频率

内部4A开关电流限制

可调输出电压

内部补偿

高达28V输出电压

轻负载下的自动脉冲频率调制模式

效率高达96%

提供6引脚SOT23-6封装

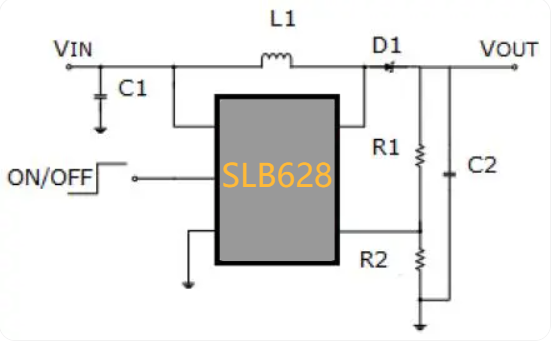

典型应用
