SL1587B替代XL9005 3A同步整流降压型恒流恒压DC-DC转换器

森利威尔电子.

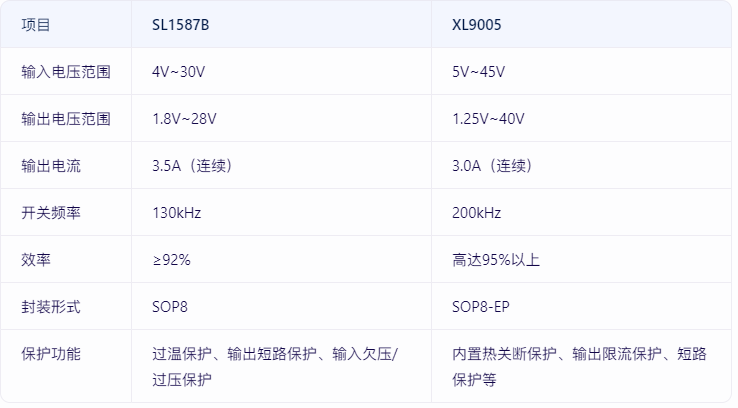

一、性能参数对比

二、特点与优势

• SL1587B
  • 宽输入电压范围（4V~30V），满足多种应用场景需求。
  • 可通过调节FB端口的分压电阻，稳定输出1.8V~28V的电压。
  • 具备优秀的恒压/恒流（CC/CV）特性，实现快速的动态响应。
  • 内置线电压补偿，无需外部补偿。
  • 采用SOP8封装，外围电路简单。
  • 提供过温保护、输出短路保护和输入欠压/过压保护等多重保护功能。

• XL9005
  • 更宽的输入电压范围（5V~45V），适用于更多应用场景。
  • 输出电压范围也更宽（1.25V~40V），灵活性更高。
  • 具有高达95%以上的效率，性能优越。
  • 开关频率高达200kHz，有助于减小输出滤波器的尺寸和成本。
  • 内置多种保护功能，如热关断保护、输出限流保护和短路保护等。




三、替代可行性分析

• 输入电压范围：SL1587B的输入电压范围虽然略窄于XL9005，但在许多常见应用中已经足够，并且有助于降低成本和简化设计。
• 输出电压范围：通过合理的电路设计，SL1587B的输出电压范围同样可以满足大多数应用需求。
• 输出电流：两款芯片都具备3A的连续电流输出能力，SL1587B在某些特定条件下甚至可能具有更高的最大输出电流。
• 效率：尽管SL1587B的效率略低于XL9005，但在实际应用中，这种差异对整体系统性能的影响有限。
• 开关频率：SL1587B的开关频率较低，但通过合理的电路设计，同样可以满足大多数应用的需求，并且在EMI控制方面可能更具优势。

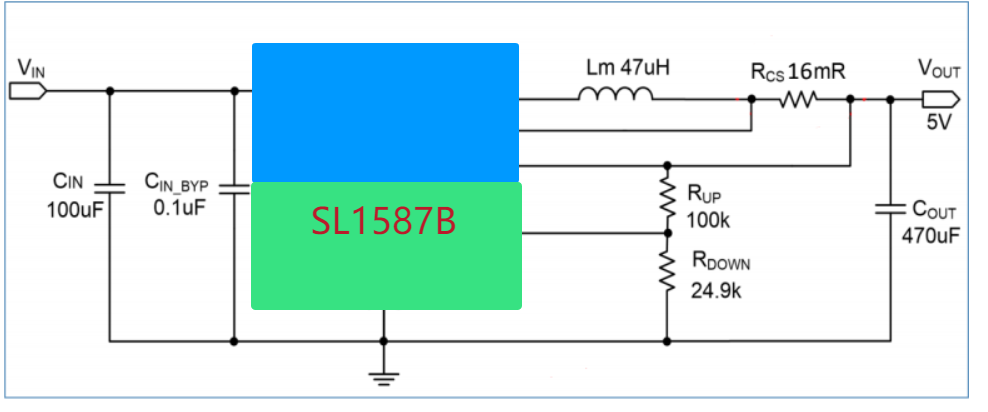

原理图

•
