产品品牌：永嘉微电/VINKA

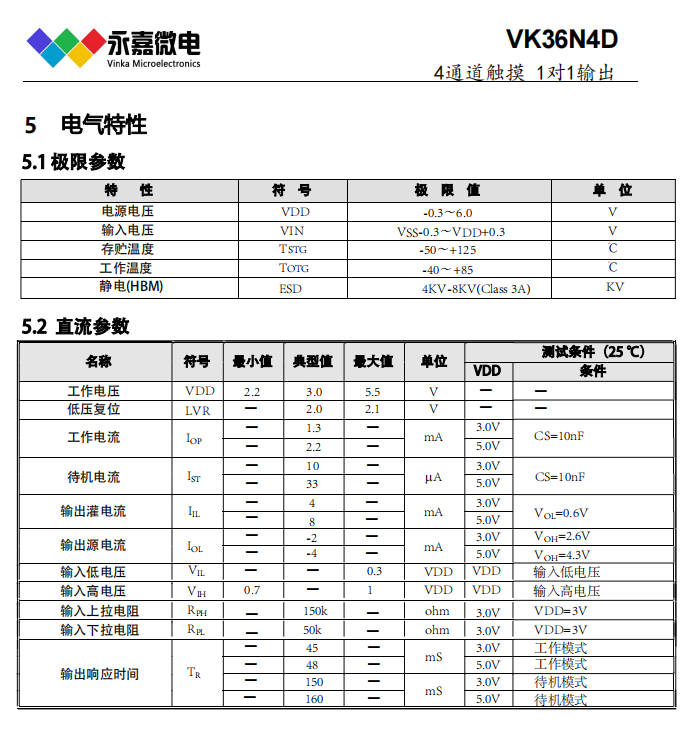

产品型号：VK36N4D 封装形式：SOP/QFN16 概述 VK36N4D具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了4个1对1输出脚，1个触摸状态输出脚，可通过IO脚选择上电输出电平和输出方式 （直接输出或者锁存输出）。芯片内部采用特殊的 集成电路，具有高电源 电压抑制比，可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机 电流，抗电压波动等特性，为各种触摸按键+1对1 输出的应用提供了一种简单而又有效的实现方法。 LJQ2378 特点 • 工作电压 2.2-5.5V • 待机电流10uA/3.0V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间：工作模式 48mS ，待机模式160mS • 通过AHLB脚选择上电输出高电平或者低电平 • 通过TOG脚选择直接输出或者锁存输出 • 输出为4个1对1输出脚和1个触摸状态输出脚 • 支持多键同时触摸 • 防呆功能，有效键最长输出时间：13S • 无键触摸4S进入待机模式 • 通过CS脚接对地 电容调节整体灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF）. • 上电0.3S内为稳定时间，禁止触摸 • 上电后无触摸时，环境变化自动校准基准值 • 抗电压波动，抗干扰性能好 • 封装 SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm) QFN16L(3.0mm x 3.0mm PP=0.5mm) 电容式触摸触控IC系列简介如下：
高抗干扰/抗噪MTP触控IC-直接输出系列： VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
*测试环境：在一个玻璃容器外壁（玻璃1-5毫米不等），通过双面 电子导热硅胶，把水位检测 PCB直接贴在玻璃上面检测水位。
*VK36W水位检测系列是抗干扰能力强，穿透能力高的水位检测专用触摸芯片。拥有1-8个检测点，适合于多种应用段位检测。封装为SOT23-6,SOP8,SOP16/QFN16 上电就能检测水位点是否有水，水从无水到有水，从有水到无水，都可以检测出来。检测时可以不接触到水（隔空）在水箱外面检测到水位，也可以用金属探针接触到水来检测水位。在高干扰或者AC 开关电源的应用中也可以正常工作。
*应用于多种液体水位检测产品，检测缺水，水位，溢水等多种场景,例如：
1：智能马桶盖，抽水马桶，水蒸锅，净水机，空调扇，洗碗机，加湿器，咖啡机，饮水机，制冰机，鱼缸加热棒，浮水器，浴缸，洁具等家用家电系列
2：植物盆溢水，香薰机，负离子发生器，水位漏水溢水报警器等智能家居产品。
3：水杯，储水器等液位检测杯
4：空气净化器，加湿器，雾化器等环境净化设备 ( 永嘉微电/VINKA原厂-FAE技术支持， 主营LCD驱动IC； LED驱动IC ； 触摸IC ； LDO稳压IC； 水位检测IC)触摸触控芯片、触摸感应芯片、触摸检测芯片、触控感应芯片、触控检测芯片、电容式触摸芯片、电容式触控芯片、触摸芯片、触控芯片、单键触摸、单键触控、触摸触控IC、触摸感应IC、触摸检测IC、触控感应IC、触控检测IC、电容式触控IC、电容式触摸IC、触摸IC、触控IC、触摸按键、触摸调光、触控按键、触控调光、触控滑条、触摸滑条、专业触摸芯片、触摸方案、触摸感应芯片原厂、触摸感应方案原厂、触感触控方案原厂、触控触感方案原厂、电容式触控IC原厂、电容式触控IC原厂、触摸感应IC原厂、单键/单通道触摸芯片、2/两键触摸触控芯片； 3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20键触摸芯片、抗干扰水位检测、抗干扰液位检测、抗干扰液体检测、抗干扰水检IC、抗干扰水检芯片、水位检测芯片、水位检测IC、液位检测芯片、液位检测IC、液体检测芯片、液体检测IC、水位液位检测芯片、水位液位检测IC、液位水位检测芯片、液位水位检测IC 注：具体参数请以最新PDF为准，型号众多未能一一介绍，欢迎索取PDF/样品。
|
