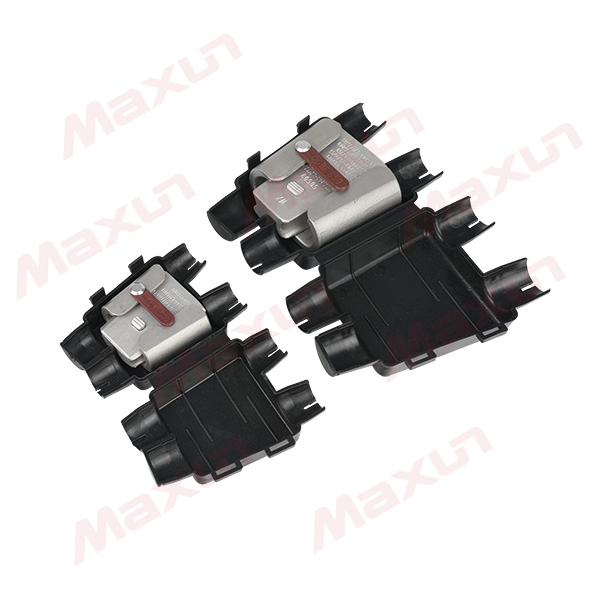

WX 系列自锁式楔型并沟线夹

[复制链接]
发表于 2024-7-10 11:20:56 | 显示全部楼层 |阅读模式

概述
自锁式楔型并沟线夹由导电性能良好的高强度铝合金材料制成的“C”形元件及楔块构成,广泛应用于铝绞线及钢芯铝绞线间的连接,铝绞线于铜绞线间的连接,绝缘导线的连接以及非严重污染的铜绞线间的连接。

连接器需解决以下问题
? 接触面积问题  连接器与导线良好的接触能有效控制接触电阻,防止因电阻过大而导致连接器温度过高,以至形成积碳,甚至连接器被烧熔。
? 材料的匹配性  由于导线的材料以铝或铜为主,故连接器的材料则需以铝和铜为主,避免不等电位及不同金属特性的金属材料在同一连接器上的出现。
? 热障冷缩问题  电流的变化以及环境温度的变化使金属导线不断重复着热缩冷缩的变化,好的连接器则需克服金属导体的这种变化,保持附着在导线表面的恒定压力,提供不变的接触面积,这是解决热胀冷缩问题的主要方法。
? 抗氧化防腐性  金属导体以及金属连接器本身都存在着由于温度的升高,与空气中的氧化接触发生氧化的现象,金属的氧化层是减少接触面积,增大电阻的重要因素。另外,空气中的杂质成分对金属的腐蚀也是不容忽视的。
? 安装与库存  电力线路四通八达,施工现场各式各样,因此,现场安装的方便性,库存的简易性,价格的合理性等都是用户综合考虑的重要因素。

结构特点
? 弹性C 形件技术  特殊的铝合金材质及加工工艺,使“C”型外壳具有良好的弹性,结合楔块的设计,与连接的导线共同构成一个“同呼吸”的连接系统,有效地消除了“热胀冷缩”、接触不良而造成的“烧线夹”问题。
? 自锁式设计  线夹在C 型外壳上有锁止槽,在楔块上有锁止销,安装时能自动形成自锁。  拆卸时,顺时针拧动控制螺丝即可提起锁止销,从而达到反复使用的目的。
? 简易的最佳握力判定  通过定位片判定最佳握力,安装之前,定位片在C 形件半圆槽上,安装好后,C 形件的开口增大,定位片落入C 形件半圆槽内。
? 简便安装方法  无需特殊的安装工具,简单敲击即可。带电作业时,缩短一半以上与带电体的接触时间,提高安装人员的安全性。
? 增加对导线的适应性,减少库存  楔块长于C 形件,通过调整楔块与C 形件之间不同的定位( 是安装时根据导线的线径配合定位片确认的), 一种规格的线夹可适用于多种导线组合。
安装和拆卸线夹的安装
? 选择线夹  根据导线的组合范围,选择合适的线夹。
? 放导线  旋开定位片,根据楔形压块上的“→”主线标记( 无标记为分支侧), 将待连接的支线放在“C”形元件的底部线槽,然后将“C”形元件支线一起挂在主线上。
? 放楔块  在两条导线间塞入楔形压块,轻轻敲击,将其定位。
? 定位线夹  旋转定位片至“C”形元件对端半圆槽并定好位,敲击楔块,随着楔块的不断进入,“C”形元件会逐渐发生弹性形变,直至定位片落入半圆槽中,与此同时,楔块上的锁止销会自动卡入“C”形元件的锁止槽中,确保楔块不会松动。
? 线夹的拆卸将楔块上的锁止销控制螺丝顺时针旋转,即可将锁止销提起,反方向敲击楔块即可将楔块退出。
