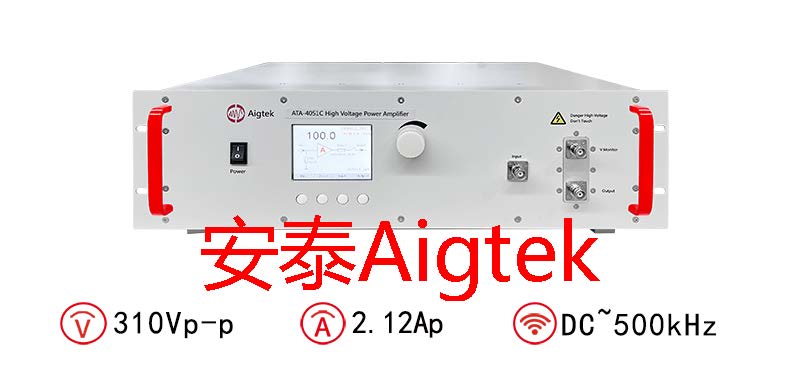

ATA-4051C高压功率放大器应用分享：超声波测量液位系统

　　

　　在超声波液位测量中，超声波发射器发射出一束超声波，这些超声波在传播过程中遇到液体表面时会反射回来。反射回来的超声波被接收器接收并转换成电信号，通过对这些电信号进行处理，就可以得出液位高度。

　　超声波测量液位的基本原理是：由超声探头发出的超声脉冲信号，在气体中传播，遇到空气与液体的界面后被反射，接收到回波信号后计算其超声波往返的传播时间，即可换算出距离或液位高度。超声波测量方法有很多其它方法不可比拟的优点：（1）无任何机械传动部件，也不接触被测液体，属于非接触式测量，不怕电磁干扰，不怕酸碱等强腐蚀性液体等，因此性能稳定、可靠性高、寿命长；（2）其响应时间短可以方便的实现无滞后的实时测量。

　　系统采用的超声波传感器的工作频率为40kHz左右。由发射传感器发出超声波脉冲，传到液面经反射后返回接收传感器，测出超声波脉冲从发射到接收到所需的时间，根据媒质中的声速，就能得到从传感器到液面之间的距离，从而确定液面。考虑到环境温度对超声波传播速度的影响，通过温度补偿的方法对传播速度予以校正，以提高测量精度。计算公式为：

　　V=331.5+0.607T（1）

　　式中：V为超声波在空气中传播速度；T为环境温度。

　　S=V×t/2=V×（t1－t0）/2（2）

　　式中：S为被测距离；t为发射超声脉冲与接收其回波的时间差；t1为超声回波接收时刻；t0为超声脉冲发射时刻。利用MCU的捕获功能可以很方便地测量t0时刻和t1时刻，根据以上公式，用软件编程即可得到被测距离S。由于本系统的MCU选用了具有SOC特点的混合信号处理器，其内部集成了温度传感器，因此可利用软件很方便的实现对传感器的温度补偿。

　　在超声波液位测量系统中，功率放大器的作用是放大超声波信号，以便能够驱动超声波发射器和接收器。由于超声波的频率较高，其能量较小，容易被吸收和衰减。因此，需要使用功率放大器来增加超声波信号的强度和能量，以确保信号能够传输到液体表面并反射回来。

　　另外，功率放大器还可以提供阻抗匹配和信号源的负载匹配，以提高信号的传输效率和接收器的灵敏度。在选择功率放大器时，需要考虑其频率范围、输出功率、电压驻波比等参数，以确保其能够满足系统对超声波信号的要求。

　　超声波测量液位是一种非接触式液位测量方法，其原理是利用超声波的传播特性和反射时间来计算液位高度。功率放大器在超声波液位测量系统中起着关键作用，它可以放大超声波信号并提供阻抗匹配和负载匹配，以确保信号的高效传输和接收器的灵敏度。不同类型的功率放大器可以应对不同类型的传感器和不同的测量需求。此外，使用适当的功率放大器还可以提高系统的稳定性和可靠性，减少误差和干扰。

　　在实际应用中，选择适合的功率放大器需要考虑许多因素，如工作频率、输出功率、电压驻波比、信号源内阻、增益等。同时还需要注意安装和使用的安全问题，例如需要确保功率放大器与其他组件的接口和连接正确无误，避免过热或过载等问题的发生。

　　超声波测量液位是一种可靠的液位测量方法，具有广泛的应用前景。功率放大器作为该系统中的关键组件之一，其性能和质量对整个系统的性能有着重要影响。因此，在选择和使用功率放大器时需要充分考虑各种因素，以确保整个超声波液位测量系统的可靠性和稳定性。了解ATA-4051C高压功率放大器，关注：https://www.aigtek.com/products/3576.html
