测试数据汇总 | | | | | | | 读速率：67.452MB/s 写速率：52.638MB/s | | | | 读速率：595.24MB/s 写速率：791.14MB/s |
备注：
（2）当TLP header size =12Byte时，PCIe理论传输速率为：803.09MB/s；
[color=rgba(0, 0, 0, 0.9)]（1）支持串行NOR FLASH、串行NAND FLASH； （2）支持SDR模式；
[color=rgba(0, 0, 0, 0.9)]

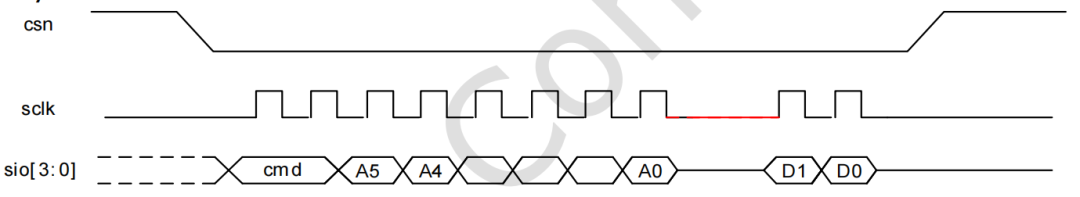

[color=rgba(0, 0, 0, 0.9)]图1 FSPI数据传输波形图 [color=rgba(0, 0, 0, 0.9)]PCIe，即PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准。主要用于扩充计算机系统总线数据吞吐量以及提高设备通信速度。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]

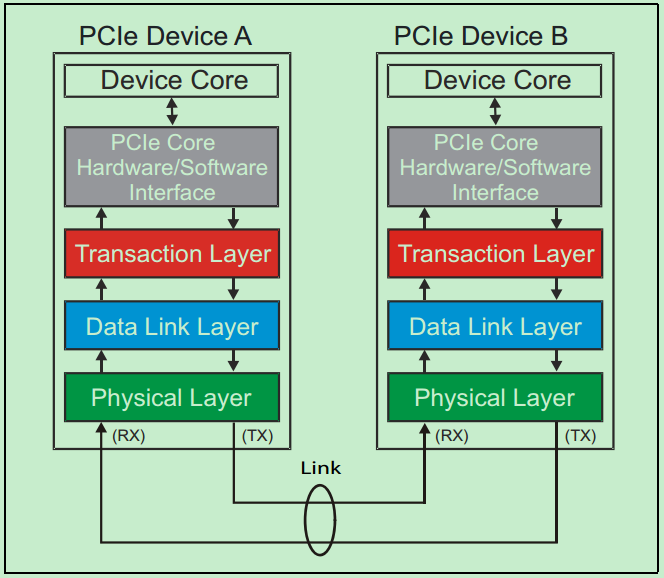

图2 PCIe数据传输图
硬件平台介绍 [color=rgba(0, 0, 0, 0.9)]硬件方案：创龙科技TL3568F-EVM评估板（瑞芯微RK3568J + 紫光同创Logos-2）。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]TL3568F-EVM评估板简介： [color=rgba(0, 0, 0, 0.9)]创龙科技TL3568F-EVM是一款基于瑞芯微RK3568J/RK3568B2四核 ARM Cortex-A55处理器 + 紫光同创Logos-2 PG2L50H/PG2L100H FPGA设计的异构多核国产工业评估板，由核心板和评估底板组成，ARM Cortex-A55处理单元主频高达1.8GHz/2.0GHz。核心板ARM、FPGA、ROM、RAM、电源、晶振、 连接器等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。
[color=rgba(0, 0, 0, 0.9)]RK3568J + FPGA典型应用场景 [color=rgba(0, 0, 0, 0.9)]RK3568J + FPGA应用场景十分广泛，涵盖小 电流选线、继电保护测试仪、运动控制器、医疗内窥镜、血液分析仪、目标识别跟踪等领域，可满足多种工业应用要求。 [color=rgba(0, 0, 0, 0.9)]
图3
案例测试 [color=rgba(0, 0, 0, 0.9)]下文主要介绍基于瑞芯微RK3568J与紫光同创Logos-2（硬件平台：创龙科技TL3568F-EVM评估板）的FSPI、PCIe通信案例，按照创龙科技提供的案例用户手册进行操作得出测试结果。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]基于RK3568J + FPGA的FSPI通信案例 [color=rgba(0, 0, 0, 0.9)]（1）案例说明 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]ARM端运行 Linux系统，基于FSPI总线对FPGA DRAM进行读写测试。 [color=rgba(0, 0, 0, 0.9)]

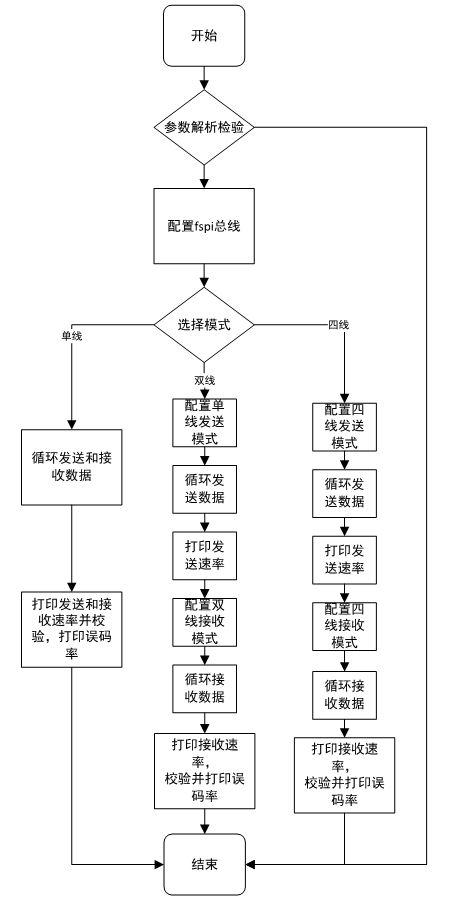

图4 ARM端程序流程图
[color=rgba(0, 0, 0, 0.9)]ARM端实现SPI Master功能，原理说明如下： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]a)打开SPI设备节点，如：/dev/spidev4.0。 [color=rgba(0, 0, 0, 0.9)]b)使用ioctl配置FSPI总线，如FSPI总线极性和相位、通信速率、数据长度等。 [color=rgba(0, 0, 0, 0.9)]c)选择模式为单线模式、双线模式或四线模式。当设置FSPI为四线模式时，发送数据为四线模式，接收数据为四线模式。 [color=rgba(0, 0, 0, 0.9)]d)发送数据至FSPI总线，以及从FSPI总线读取数据。 [color=rgba(0, 0, 0, 0.9)]e)校验数据，然后打印读写速率、误码率。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]FPGA端实现SPI Slave功能，原理说明如下： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]a)FPGA将SPI Master发送的数据保存至DRAM。 [color=rgba(0, 0, 0, 0.9)]b)SPI Master发起读数据时，FPGA从DRAM读取数据通过FSPI总线传输至SPI Master。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]（2）测试结果 [color=rgba(0, 0, 0, 0.9)]

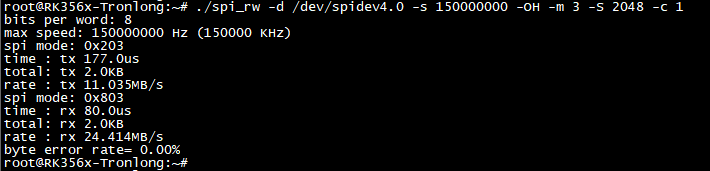

[color=rgba(0, 0, 0, 0.9)]ARM通过FSPI总线（四线模式）写入2048Byte随机数据至FPGA DRAM，然后读出数据、进行数据校验，同时打印FSPI总线读写速率和误码率。 [color=rgba(0, 0, 0, 0.9)]从下图可知，本次实测写速率为11.035MB/s，读速率为24.414MB/s，误码率为0.00%。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图5 [color=rgba(0, 0, 0, 0.9)]若设置FSPI总线通信时钟频率为150MHz，ARM通过FSPI总线写入1MByte随机数据至FPGA DRAM，然后读出数据，循环100次，不做数据检验，最后打印FSPI总线读写速率和误码率。 [color=rgba(0, 0, 0, 0.9)]

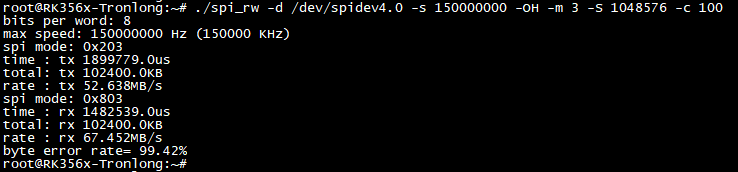

[color=rgba(0, 0, 0, 0.9)]最终，本次测试设置FSPI总线通信时钟频率为150MHz，则FSPI四线模式理论通信速率为：(150000000 / 1024 / 1024 / 8 x 4)MB/s ≈ 71.53MB/s。从下图可知，本次实测写速率为52.638MB/s，读速率为67.452MB/s，比较接近理论通信速率。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]备注：本案例设计FPGA BRAM大小2048Byte，一次写入1MByte数据量会导致BRAM数据溢出，因此误码率较高。配置一次写入1MByte数据量只是为了验证FSPI的最大通信速率，不考虑误码率。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图6 [color=rgba(0, 0, 0, 0.9)]基于RK3568J + FPGA的PCIe通信案例 [color=rgba(0, 0, 0, 0.9)]（1）案例说明 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]ARM端基于PCIe总线对FPGA DRAM进行读写测试。应用程序通过ioctl函数发送命令开启DMA传输数据后，等待驱动上报input事件；当应用层接收到input事件，说明DMA传输数据完成。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]

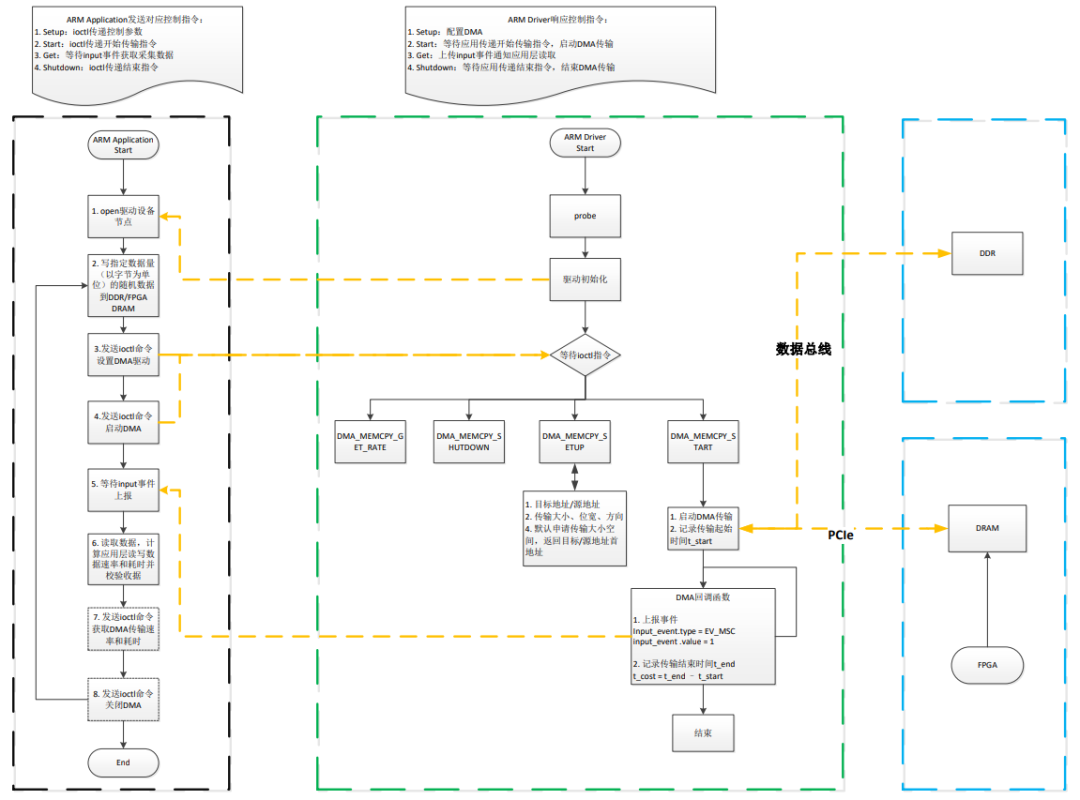

图7 程序流程图
[color=rgba(0, 0, 0, 0.9)]ARM端原理说明如下： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]a)采用DMA方式； [color=rgba(0, 0, 0, 0.9)]b)将数据写至dma_memcpy驱动申请的连续内存空间（位于DDR）； [color=rgba(0, 0, 0, 0.9)]c)配置DMA，如源地址、目标地址、传输的数据大小等； [color=rgba(0, 0, 0, 0.9)]d)写操作：通过ioctl函数启动DMA，通过PCIe总线将数据搬运至FPGA DRAM； [color=rgba(0, 0, 0, 0.9)]e)程序接收驱动上报input事件后，将通过ioctl函数获取DMA搬运数据耗时，并计算DMA传输速率（即写速率）； [color=rgba(0, 0, 0, 0.9)]f)读操作：通过ioctl函数启动DMA，通过PCIe总线将FPGA DRAM中的数据搬运至dma_memcpy驱动申请的连续内存空间（位于DDR）； [color=rgba(0, 0, 0, 0.9)]g)程序接收驱动上报input事件后，将数据从内核空间读取至用户空间，然后校验数据，同时通过ioctl函数获取DMA搬运数据耗时，并计算DMA传输速率（即读速率）。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]FPGA端原理说明如下： [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]a)实现PCIe Endpoint功能； [color=rgba(0, 0, 0, 0.9)]b)处理PCIe RC端发起的PCIe BAR0空间读写事务； [color=rgba(0, 0, 0, 0.9)]c)将PCIe BAR0读写数据缓存至FPGA DRAM中。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]（2）测试结果 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]将随机数据先写入FPGA DRAM，再从FPGA DRAM读出。测试完成后，程序将会打印最终测试结果，包含读写平均传输耗时、读写平均传输速率、读写错误统计等信息。 [color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]
[color=rgba(0, 0, 0, 0.9)]图8
