应用在灯带Type-C接口上的PD SINK协议芯片ECP5701/ECP5702获取充电器的5V、9V、12V、15V、20V供电

近日，欧盟就统一充电器接口的提案达成了一项政治协议，其中规定了在欧盟地区销售的所有手机或其他便携式中小型电子设备必须采用统一的USB Type-C接口。这项决定意味着未来将会有更多的产品强制性地使用TYPE-C充电接口。

在这个背景下，我司推出了两款极简PD灯带方案，均采用了USB-C PD协议芯片。这两款灯带板不仅封装小 外围简单，且只有一个TYPE-C接口大小，方便携带；本方案不需要过认证，可以节省更多的成本。

两端均采用ECP5701 PD协议芯片，分别取电9V、12V，驱动12V 灯带，通过充电宝或PD充电器插入不同端口实现两档亮度的调节。

【灯带板子图片，如上】

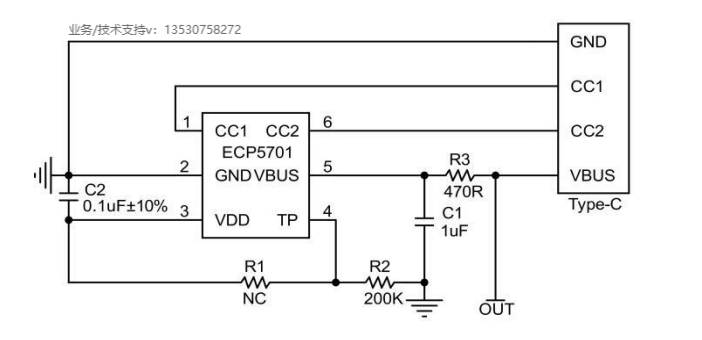

【灯带电路原理图，如上】

采用ECP5702+6 PIN单片机实现触摸实现协议取电5V→9V→12V，即可完成关闭（5V），低亮（9V），高亮（12V）的调光转变。

【灯带板子图片，如上】

【灯带电路原理图，如上】

这两款灯带板有一个共同的特点——它们仅有一个TYPE-C头的大小，不需要额外的驱动板，就能实现高低亮度的切换。这种设计不仅大大简化了使用步骤，小巧轻便，可以轻松携带到任何地方，不论是户外露营、朋友聚会还是商务旅行，都可以带在身边，随时随地打造属于自己的独特氛围。再也不用为沉重的装备而烦恼，这两款灯带板的便携性将为您带来更多的便利和乐趣

ECP5701/ECP5702是能芯科技发布的PD协议芯片。ECP5701/ECP5702可以从符合TYPE-C PD协议的电源适配器电源请求最大或指定的电压。当ECP5701连接到TYPE-C电源设备时，PD通信将被触发并自动启动。将要求提供选定的电压，并完成所有相关的PD协议；芯片VBUS、CC1、CC2引脚耐压达28V，无需通过其他电路进行降压供电。

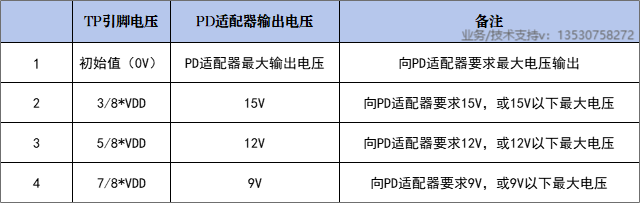

通过调节TP引脚的电压来指定协议输出电压，如下表所示：

备注：ECP5701需要断开重连才可重新匹配协议，输出其他电压；ECP5702可以不断开即可调整TP引脚电压改变适配器输出电压。
