PW5103-3.3V输出 SOT23-5L封装 1.2MHZ PFM同步升压DC-DC转换器IC
[复制链接]
百盛电子666
百盛电子666
当前离线
积分
1468
发表于 2024-3-28 13:53:31
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
PW5103-3.3V输出 SOT23-5L封装 1.2MHZ PFM同步升压DC-DC转换器IC

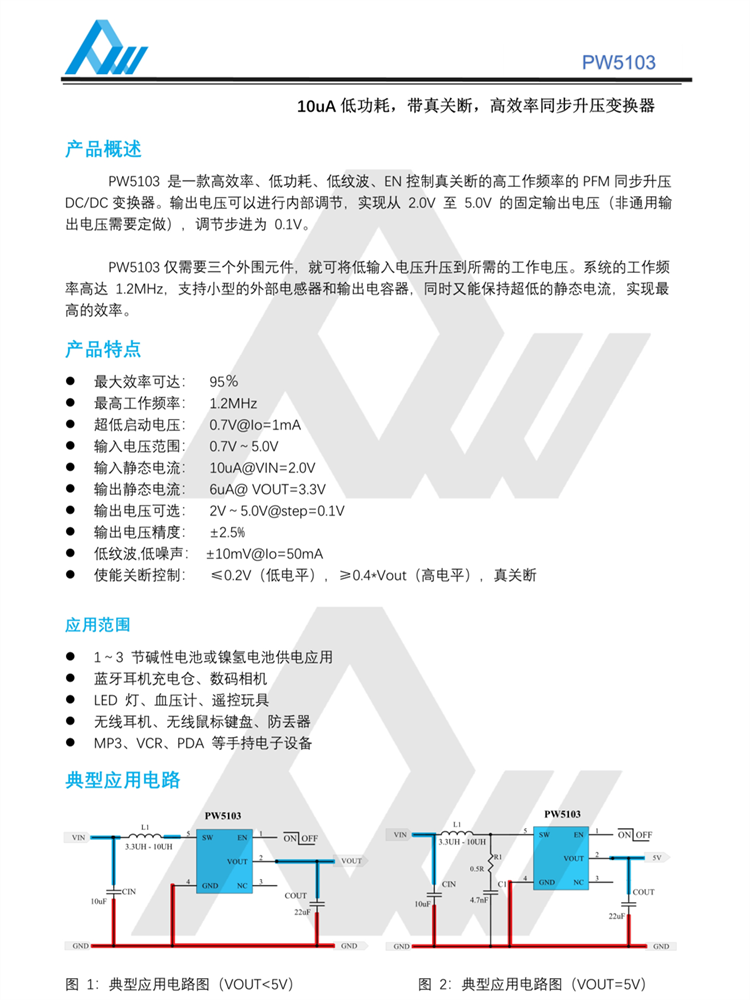

产品概述
PW5103是-款高效率、低功耗、低纹波、EN控制真关断的高工作频率的PFM同步升压
DC/DC变换器。输出
电压
可以进行内部调节,实现从2.0V 至5.0V的固定输出电压(非 通用输
出电压需要定做),调节步进为 0.1V。
PW5103仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频
率高达1.2MHz, 支持小型的外部
电感
器和输出
电容
器,同时又能保持超低的静态
电流
,实现最
高的效率。
产品特点
●最大效率可达:
95%
最高工作频率:
1.2MHz
超低启动电压:
0.7V
@lo
= 1mA
输入电压范围:
0.7V~ 5.0V
输入静态电流:
10uA
@VIN
=2.0V
输出静态电流:
6uA@ VOUT=3.3V
输出电压可选:
2V ~ 5.0V
@step
=0.1V
●输出 电压精度:
+2.5%
●低纹波低噪声: +10mV
@lo
=50mA
●使能关断控制: ≤0.2V (低电平),≥0.4*Vout (高电平),真关断
应用范围
1~3节碱性电池或镍氢电池供电应用
蓝牙
耳机充电仓、数码相机
LED
灯、血压计、遥控玩具
无线耳机、无线鼠标键盘、防丢器
MP3、VCR、PDA等手持
电子
设备
