PW4554 DFN2X2-8L 高输入
电压
单节锂离子电池充电器 OVP保护

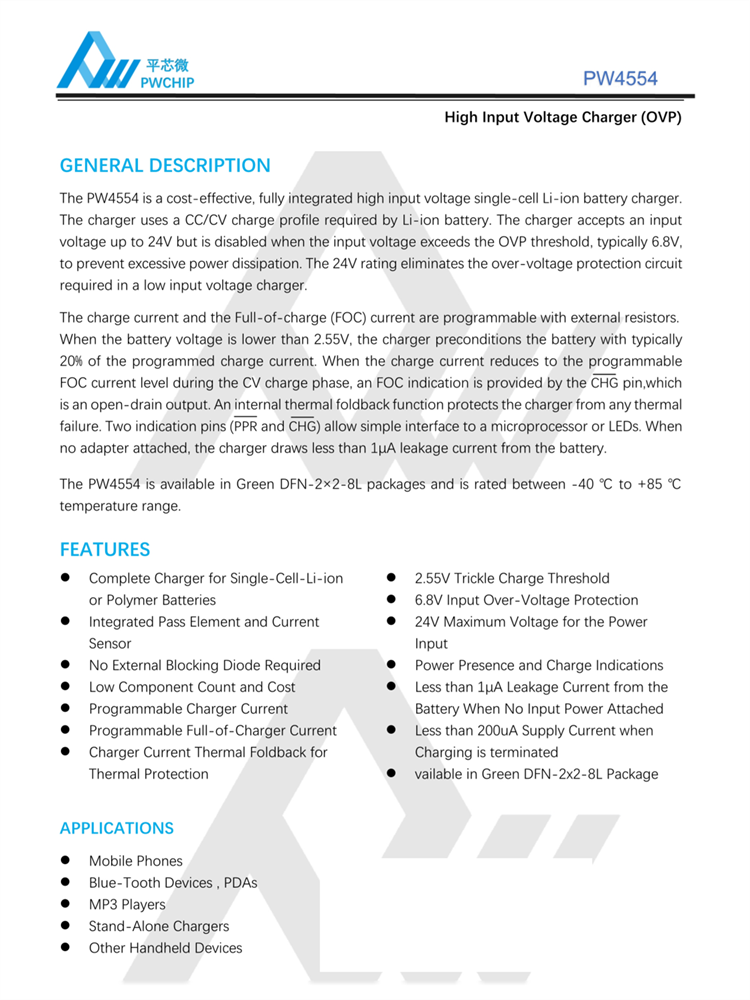

概述
PW4554是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。
充电器使用锂离子电池所需的CC/CV充电模式。充电器接受输入
电压高达24V但当输入电压超过OVP阈值(通常为6.8V)时被禁用,
以防止过度的功耗。24V额定值消除了过电压保护
电路
在低输入电压充电器中需要。
充电
电流
和充满电(FOC)电流可通过外部
电阻
器进行编程。
当电池电压低于2.55V时,充电器通常用
编程充电电流的20%。当充电电流降至可编程
CV充电阶段的FOC电流水平,由CHG引脚提供FOC指示
是一个开漏输出。内部热折返功能可保护充电器免受任何热影响
失败两个指示引脚(PPR和CHG)允许与微处理器或
LED
进行简单接口。什么时候
在没有连接适配器的情况下,充电器从电池中汲取的漏电流小于1μA。
PW4554有绿色DFN-2x2-8L封装,额定温度在-40摄氏度至+85摄氏度之间
温度范围。
功能
单电池锂离子成套充电器
●2.55V涓流充电阈值
或聚合物电池
6.8V输入过电压保护
集成通路元件和电流
24V电源最大电压
传感器
输入
不需要外部阻塞
二极管
电源存在和充电指示
组件数量和成本低
来自的泄漏电流小于1μA
可编程充电器电流
未连接输入电源时的电池
●充电器电流的可编程Fll
当电源电流小于200uA时
充电器电流热折返
充电终止
热保护
提供绿色DFN-2x2-8L包装
应用程序
●
移动电话
●
蓝牙
设备
●
MP3播放器
●独立充电器
●
其他手持设备
