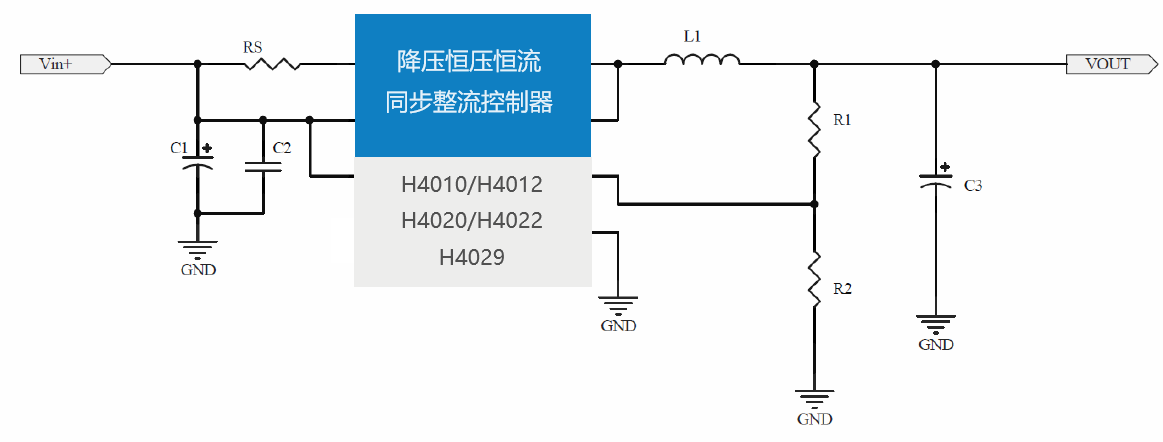

耐压30V降压恒压芯片的工作原理如下： 该芯片内部集成了开关管和同步整流管，通过它们进行电压的转换，将输入的30V电压降至所需的输出电压（如12V或5V）。在工作过程中，该芯片通过PWM（脉冲宽度调制）技术控制开关管的通断时间，从而实现对输出电压的精确调节。 当芯片检测到输出电压高于设定值时，它会减小开关管的通断时间，从而降低输出电压；反之，当输出电压低于设定值时，它会增加开关管的通断时间，以提高输出电压。通过这种方式，该芯片能够实现对输出电压的闭环控制，确保输出电压的稳定。此外，同步整流管在PWM信号的控制下进行整流，实现能量的转换和传输。当开关管导通时，能量从输入端传输到输出端；当开关管截止时，同步整流管导通，将能量从输出端传输回输入端，从而实现能量的双向传输。通过精确的控制和调整，该芯片能够提供稳定的输出电压和充足的输出电流（支持电流达3A），适用于各种需要降压和恒压的应用场景。 H4012耐压30V降压恒压芯片 30V降12V降5V 支持电流3A 产品描述 H4012是一种内置30V耐压MOS，并且能够实现精确恒压以及恒流的同步降压型 DC-DC 转换器； 支持 3A 持续输出电流输出电压可调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 22V 的稳定电压 。H4012 具有优秀的恒压/恒流(CC/CV)特性。H4012 采用高端电流模式的环路控制原理，实现了快速的动态响应。 H4012 工作开 关频率为 170kHz，具有良好的 EMI 特性。H4012 不仅可实现降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。H4012采用ESOP-8 封装，芯片底部设计有功率散热焊盘与SW管脚连接，可以有效的帮助芯片散热。 产品特征 l 内置30V MOS l 输入范围5V-24V l 内置50mΩ High-side PMOS l 内置22mΩ Low-side NMOS l 可支持3A持续输出电流 l 可支持100%占空比 l 输出电压电流可设（2.5V-22V） l 恒流精度 ±8% l 恒压精度 ±3% l 170KHz固定开关频率 l 短路保护(SCP)，过热保护（OTP），欠压保护（UVLO） l 高端电流检测输入端采样 l 输入端采样相对输出端采样，重载时电流 检测电阻功耗更低，整体效率更高； 典型应用 l 汽车充电器 l 照明灯 l 便携式设备供电电源 l 电池充电器
|
