电源芯片测试方法分享：电压调整率的测试条件、测试步骤

namisoft

　　电源芯片电压调整率的测试条件及步骤

　　测试环境：
　　温度：25±2℃
　　湿度：60%~70%
　　大气压强：86kPa~106kPa
　　测试工具：可调电源、可调电子负载、万用表

　　测试步骤：
　　1. 设置电子负载，使电源满载输出;
　　2. 调节电源芯片输入端可调电源的电压，使输入电压为下限值，记录对应的输出电压U1;
　　3. 增大输入电压到额定值，记录对应的输出电压U0;
　　4. 调节输入电压为上限值，记录对应的输出电压U2;
　　5. 电压调整率={(U- U0)/U0}×100%，其中U为U1 和U2中相对U0变化较大的值。

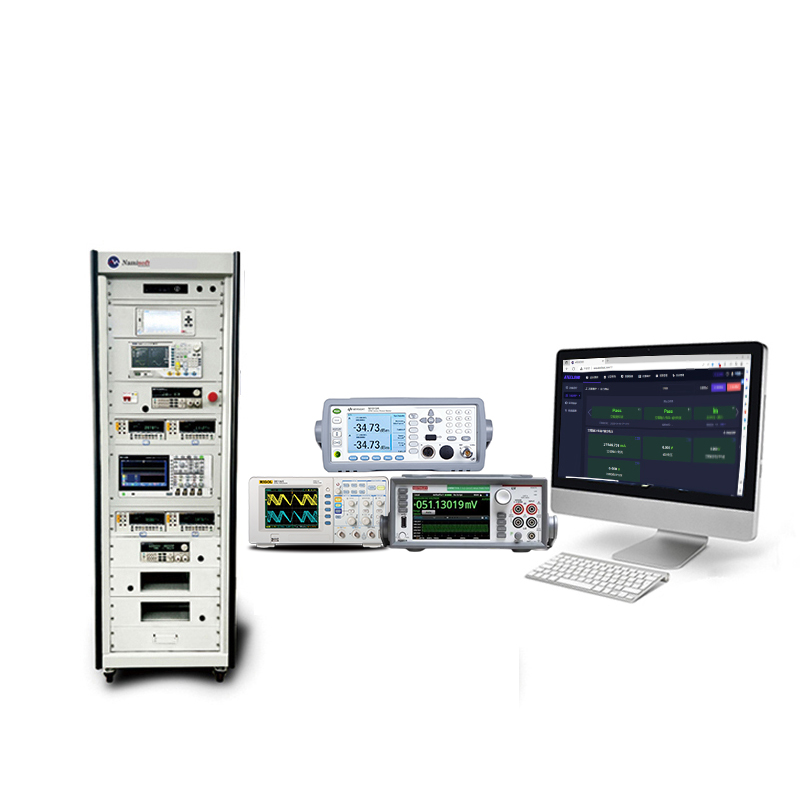

　　电源芯片自动测试系统的测试优势

　　ATECLOUD电源芯片自动测试系统助力客户解放人力，实现高效、快速的自动化测试。系统采取B/S架构，支持互联网和局域网，实现随时随地测试。电源芯片测试系统的测试优势主要体现在：
　　1. 灵活使用仪器
　　系统对测试仪器进行二次封装，兼容2000+测试仪器型号文字指令，自定义设备指令名称。用户可以任意更换设备完成测试，而且可以充分利用测试设备，自动化测试不用捆绑固定仪器。
　　2. 灵活的操作流程
　　系统采取无代码编程模式，技术人员不用学习编程也可以完成测试，程序开发和维护不用集中在一个人身上，用户也可以自己开发、测试，统一管理测试方案和数据。同时，用户也可以不用买多套ATE、维护多套ATE，降低成本。
　　3. 灵活的数据报告
　　系统会将测试指标编码化，支持数据报告导出，用户也可以自定义更改报告模板。
　　4. 数据分析具有灵活性
　　系统内含数据洞察功能，可以对接MES上传数据，会及时、准确、多维度对测试指标进行自动分析，快速分析数据，查找问题。

　　总而言之，用电源芯片自动测试系统测试电压调整率，提高了测试效率，确保测试结果的可靠性。
