产品品牌：永嘉微电/VINKA
产品型号：VKD233HH

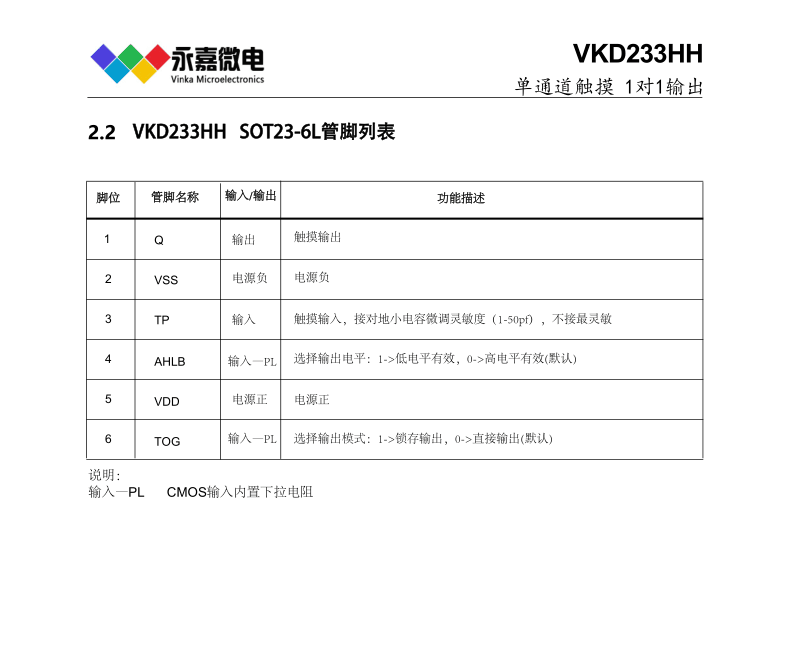

封装形式：SOT23-6 概述 VKD233HH具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了1路输出功能，可通过IO脚选择输出电平，输出模式。芯片内部集成了稳压电路，提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。此触摸芯片具有环境变化自校准功能，低待机电流，宽工作电压等特性，为各种单触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。ZTT2358 特点 •工作电压2.4-5.5V •待机电流1.5uA/3V •工作电流4.0uA/3V •低压复位功能（LV R） •内置触摸检测专用稳压电路 •触摸输出响应时间：工作模式 46mS ，待机模式160mS •通过AHLB脚选择输出电平：高电平有效或者低电平有效 •通过TOG脚选择输出模式：直接输出或者锁存输出 •各触摸通道单独接对地小电容微调灵敏度（0-50pF） •触摸防呆功能，最长输出时间约16S •上电0.5S内为稳定时间，禁止触摸 •根据环境变化自校准参数 •封装 SOT23-6L(3mm x 3mm PP=0.95mm) 电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE 裸片(绑定COB) 低功耗
VKD223B 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(2*2超小体积) 低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗 VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位 VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位 VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积) 低功耗/长按16S复位 VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏 输出(低有效) 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 ——————————————————————————————————————————————————
VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接
输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位 VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗 VKD104BR-3H/VKD104CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms@VDD=3V 封装：SOP8 低功耗 VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装 ICE/DIE裸片(绑定COB) 低功耗；可选择长按16S复位/不复位 VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位 VKD104CB/SB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位
。
|
