低功耗单感应触摸/单键触摸感应芯片VKD223EB各触摸通道单独接对地小电容微调灵敏度

[复制链接]
发表于 2023-12-5 14:07:51 | 显示全部楼层 |阅读模式
产品品牌:永嘉微电/VINKA
产品型号:VKD223EB
封装形式:SOT23-6

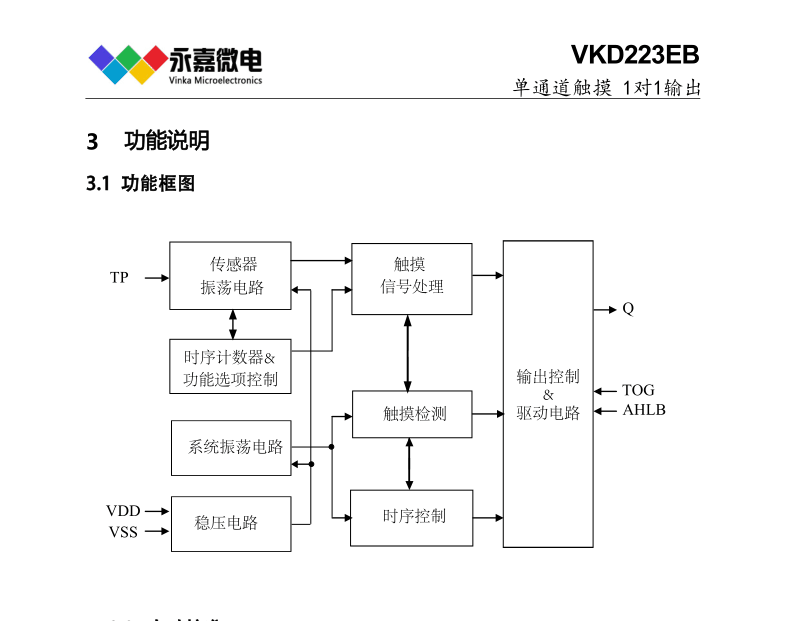

概述
VKD223EB具有1个触摸按键,可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度,仅需极少的外部组件便可实现触摸按键的检测。提供了1路输出功能,可通过IO脚选择输出电平,输出模式。此触摸芯片具有环境变化自校准功能,低待机电流,宽工作电压等特性,为各种单触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。ZTT2335
特点
•工作电压2.0-5.5V
•待机电流1.5uA/3V
•工作电流4.0uA/3V
•触摸输出响应时间:工作模式 60mS ,待机模式220mS

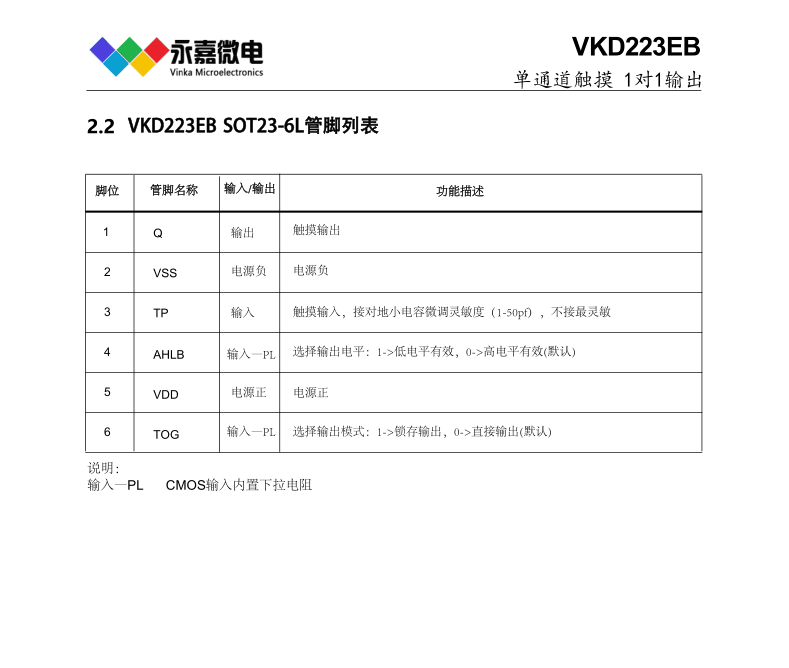

•通过AHLB脚选择输出电平:高电平有效或者低电平有效
•通过TOG脚选择输出模式:直接输出或者锁存输出
•各触摸通道单独接对地小电容微调灵敏度(0-50pF)
•上电0.5S内为稳定时间,禁止触摸
•根据环境变化自校准参数
•封装
SOT23-6L(3mm x 3mm PP=0.95mm)
电容式触摸触控IC系列简介如下:
标准触控IC-电池供电系列:
VKD223EB    工作电压/工作电流/待机电流:2.0V-5.5V/4.0
μA/1.5μA(3V)  感应通道数:1   输出方式:直接/
锁存输出    最长响应时间快速模式60ms,低功耗模式220ms @VDD=3V   封装:SOT23-6;DICE/DIE   裸片(绑定COB)    低功耗
VKD223B     工作电压/工作电流/待机电流:2.0V-5.5V/4.0
μA/1.5μA(3V)  感应通道数:1   输出方式:直接/锁存输出      最长响应时间快速模式60ms,低功耗模式220ms @VDD=3V   封装:SOT23-6    低功耗
VKD233DG/HG 工作电压/工作电流/待机电流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感应通道数:1    输出方式:直接/
锁存输出    最长响应时间快速模式60ms,低功耗模式220ms @VDD=3V   封装:DFN6(2*2超小体积)  低功耗
VKD233DB/HB 工作电压/工作电流/待机电流:2.4V-5.5V/4.0
μA/1.5μA(3V)  感应通道数:1    输出方式:直接/锁存输出      最长响应时间快速模式60ms,低功耗模式220ms @VDD=3V  封装:SOT23-6    低功耗
VKD233DH/HH 工作电压/工作电流/待机电流:2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数:1   输出方式:直接/
锁存输出    最长响应时间快速模式60ms,低功耗模式220ms @VDD=3V  封装:SOT23-6    低功耗/长按16S复位
VKD233DS/HS 工作电压/工作电流/待机电流:2.4V-5.5V/4.0μA/---(3V)     感应通道数:1    输出方式:直接/
锁存输出    最长响应时间快速模式46ms @VDD=3V                 封装:DFN6(2*2超小体积) 长按16S复位
VKD233DR/HR 工作电压/工作电流/待机电流:2.4V-5.5V/4.0μA/1.5μA(3V)   感应通道数:1    输出方式:直接/
锁存输出    最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V    封装:DFN6(2*2超小体积)
低功耗/长按16S复位
VKD233DQ/HQ 工作电压/工作电流/待机电流:2.4V-5.5V/4.0μA/---(3V)     感应通道数:1    输出方式:直接/
锁存输出    最长响应时间快速模式46ms @VDD=3V                    封装:SOT23-6   长按16S复位
VKD233DM/HM 工作电压/工作电流/待机电流:2.4V-5.5V/5.0μA/---(3V)     感应通道数:1    输出方式:开漏
输出(低有效)  最长响应时间快速模式46ms @VDD=3V                  封装:SOT23-6    长按16S复位
——————————————————————————————————————————————————
VKD232C     工作电压/工作电流/待机电流:2.4V-5.5V/13
μA/2.5μA(3V)     感应通道数:2    输出方式:直接
输出(低有效)   最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V  封装:SOT23-6    低功耗/长按16S复位
VKD104BR/CR 工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)     感应通道数:2   输出方式:直接/锁存输出       最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V  封装:SOP8       低功耗
VKD104BR-3H/VKD104CR-3H  工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)  感应通道数:3    输出方式:直接/锁存输出      最长响应时间快速模式60ms,低功耗模式160ms@VDD=3V  封装:SOP8       低功耗
VKD104      工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)     感应通道数:4    输出方式:直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装ICE/DIE裸片(绑定COB)        低功耗;可选择长按16S复位/不复位
VKD104BC/CC  工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)     感应通道数:4    输出方式:直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SOP16      低功耗;可选择长按16S复位/不复位
VKD104CB/SB  工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)     感应通道数:4   输出方式:直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SSOP16      低功耗;可选择长按16S复位/不复位

抗干扰低功耗触控IC-高性价比系列
VK3601      工作电压/待机电流:2.4V-5.5V/4
μA(3V)         感应通道数:1      输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:SOT23-6
VK3601SS-1  工作电压/待机电流:2.4V-5.5V/3μA(3V)         感应通道数:1      输出方式:---
抗干扰/待机电流小,抗电源及手机干扰,三段调光/无极调光           封装:SOP8/DIP8

VK3602XS
工作电压/待机电流:2.4V-5.5V/8μA(3V)         感应通道数:2    输出方式:锁存输出
抗干扰/待机电流小,抗电源及手机干扰                             封装:SOP8
VK3602K/KA  工作电压/待机电流:2.4V-5.5V/8μA(3V)         感应通道数:2    输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰                            封装:SOP8
VK3603      工作电压/待机电流:2.4V-5.5V/7μA(3V)         感应通道数:3    输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:ESOP8
VK3604A     工作电压/待机电流:2.4V-5.5V/7μA(3V)         感应通道数:4    输出方式:直接/锁存输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:SOP16
VK3604B     工作电压/待机电流:2.4V-5.5V/7μA(3V)         感应通道数:4    输出方式:直接/锁存输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:SSOP16
VK36E4      工作电压/待机电流:2.4V-5.5V/6μA(3V)         感应通道数:4    输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:ESSOP10
VK36Q4      工作电压/待机电流:2.4V-5.5V/6μA(3V)         感应通道数:4    输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:DFN10(3*3超小体积)
VK3606D     工作电压/待机电流:2.4V-5.5V/7μA(3V)         感应通道数:6    输出方式:直接输出
抗干扰/待机电流小,抗电源及手机干扰,可通过CAP调节灵敏度        封装:SOP16
VK3610I      工作电压/待机电流:2.4V-5.5V/9μA(3V)            感应通道数:10     输出方式:I2C输出
抗干扰/待机电流小,抗电源及手机干扰,可调节灵敏度                   封装:SOP16
——————————————————————————————————————————————————
