* 函数名 : DMA_configuration 说明 : DMA通道1初始化配置,用于ADC结果传输保存
*******************************************************************************/
void DMA_Configuration(void)
{
// DMA_ISR = 0x00000000;
/*DMA中断状态寄存器，可通过设置IFCR对应位清除
|||||||+---GIF1 =0：通道1没产生TE、HT或TC事件全局中断标志
|||||||+---TCIF1=0：通道1没产生传输完成中断标志
|||||||+---HTIF1=0：通道1没产生半传输中断标志
|||||||+---TEIF1=0：通道1没产生传输错误中断标志
||||||+----通道2中断标志组
||||++-----通道3中断标志组
||||++-----通道4中断标志组
|||+-------通道5中断标志组
||+--------通道6中断标志组
||+--------通道7中断标志组
+----------保留*/
// DMA_IFCR= 0x00000000;
/*DMA中断标志清除寄存器，可由软件设置或清除
|||||||+---CGIF1 =1：清除通道1的TE、HT或TC事件全局中断标志
|||||||+---CTCIF1=1：清除通道1的传输完成中断标志
|||||||+---CHTIF1=1：清除通道1的半传输中断标志
|||||||+---CTEIF1=1：清除通道1的传输错误中断标志
||||||+----清除通道2中断标志组
||||++-----清除通道3中断标志组
||||++-----清除通道4中断标志组
|||+-------清除通道5中断标志组
||+--------清除通道6中断标志组
||+--------清除通道7中断标志组
+----------保留*/
DMA_CCR1= 0x00003A80;/*0011 1010 1000 0000
|||| |||| |||| |||| |||+--EN = 0：通道关闭，1：通道开启
|||| |||| |||| |||| ||+---TCIE=0：不允许传输完成中断
|||| |||| |||| |||| |+----HTIE=0：禁止半传输中断
|||| |||| |||| |||| +-----TEIE=0：禁止传输错误中断
|||| |||| |||| |||+-------DIR =0：数据传输方向（从外设读）
|||| |||| |||| ||+--------CIRC=0：不执行循环操作
|||| |||| |||| |+---------PINC=0：不执行外设地址增量模式
|||| |||| |||| +----------MINC=1：执行存储器地址增量模式
|||| |||| ||++------------PSIZE=10：32位外设数据宽度
|||| |||| ++--------------MSIZE=10：32位存储器数据宽度
|||| ||++-----------------PL=11：最高通道优先级
|||| |+-------------------MEM2MEM=0：非存储器到存储器模式
++++-------+--------------------保留*/
DMA_CNDTR1=40;//0x00001000; //DMA通道1传输数量寄存器(4096*2 Bytes)
DMA_CPAR1 = (uint32_t)ADC1_DR_ADDR; //DMA通道1的外设数据寄存器基地址
DMA_CMAR1 =(uint32_t)&(Scan_Buffer[0]);//DMA通道1的源或目标的存储器地址
// DMA_CCR1 |= 0x00000001; // EN = 1：DMA通道1开启
}
/*******************************************************************************

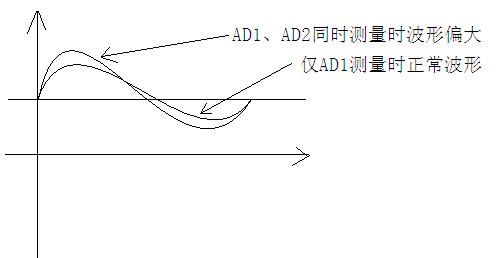

* 函数名 : ADC_configuration 说明 : ADC初始化，采样完成后自动DMA到缓冲区
*******************************************************************************/
void ADC_Configuration(void)
{
ADC2_CR1 =0x00000000;
ADC1_CR1 =0x00060000;/*
||||||++---AWDCH[4:0]：模拟看门狗通道选择位
||||||+----=000：不允许EOC、AWD、JEOC中断
|||||+-----Nib8_SCAN=1：使用扫描模式
||||++-----保持复位值
|||+-------DUALMOD=6：规则同步模式
||+--------规则通道和注入通道禁用模拟看门狗
++---------保留*/
ADC2_CR2 =0x001E0000;
ADC1_CR2 =0x00100100;/*
|||||||+---ADON=0：关闭ADC转换/校准，=1：开启ADC并启动转换
|||||||+---CONT=0：1：连续转换模式
|||||||+---CAL=0，=1：A/D校开始准，校准后该位将被硬件清除
|||||||+---RSTCAL=0，=1：初始化校准寄存器，校准后该位将被硬件清除
||||||+----保留
|||||+-----ALIGN=0 & DMA=1：数据右对齐和使用DMA模式
||||+------注入通道设置，这里未使用，设置为默认值
|||+-------=0000：规则通道使用定时器1的CC1事件启动转换，=1110：SWSTART
||+--------=1：使用外部触发信号启动转换
++---------保留*/
ADC2_SQR1=0x00000000;
ADC1_SQR1=0x00000000;/*ADC规则序列寄存器 1
|||||||+---SQ13[4:0]规则序列中的第13个转换通道编号(0-17)。
||||||+----SQ14[4:0]规则序列中的第14个转换通道编号(0-17)。
||||+------SQ15[4:0]规则序列中的第15个转换通道编号(0-17)。
|||+-------SQ16[4:0]规则序列中的第16个转换通道编号(0-17)。
||+--------L[3:0]:规则转换序列通道长度：00001个转换)...1111(16个转换)
++---------保留*/
ADC2_SQR3 =0x00000001; //----------------------
ADC1_SQR3 =0x00000000;/*ADC规则序列寄存器 3
||||||++---SQ1=00000：转换序列中的第1个转换通道的编号(0)
+++++++----SQ2-6=00000：转换序列中第2-6个转换通道编号(5Bits*5)
+----------保留*/
ADC2_SMPR2=0x00000001;
ADC1_SMPR2=0x00000001;/*ADC采样时间寄存器 1
|||||||+---SMP01=000(3Bits)：使通道00的采样时间 1.5T
||||||+----SMP02=000(3Bits)：使通道01的采样时间 1.5T
|+++++++---SMP11-17=000(3Bits*7)：通道11-17的采样时间 1.5T
++---------保留*/
ADC1_CR2 |=0x00000001;
ADC2_CR2 |=0x00000001; //ADON=1：开启ADC1、ADC2
ADC1_CR2 |=0x00000008;
while(ADC1_CR2 & 0x00000008);//初始化ADC1校准寄存器
ADC2_CR2 |=0x00000008;
while(ADC2_CR2 & 0x00000008);//初始化ADC2校准寄存器
ADC1_CR2 |=0x00000004;
while(ADC1_CR2 & 0x00000004);//ADC1校准
ADC2_CR2 |=0x00000004;
while(ADC2_CR2 & 0x00000004);//ADC2校准
}
/*******************************************************************************
* 函数名 : Timer_configuration 说明 : 系统定时器初始化配置
*******************************************************************************/
void Timer_Configuration(void)
{
//---------------TIM1用于定时触发ADC采样-------------------
// Set_Base(Item_Index[2]);
TIM1_PSC = 4;
TIM1_ARR = 7199;
TIM1_CCR1=(7199+1)/2;
TIM1_CR1 = 0x0094;/*0000 0000 1001 0100
|||| |||| |||| |||+---CEN=0，禁止计数器
|||| |||| |||| ||+----UDIS=0，允许UEV更新
|||| |||| |||| |+-----URS=1：只有计数器溢出产生中断或DMA请求
|||| |||| |||| +------OPM=0：在发生更新事件时，计数器不停止
|||| |||| |||+--------DIR=1，计数器向下计数
|||| |||| |++---------CMS=00，选择边沿对齐模式
|||| |||| +-----------ARPE=1，TIM1_ARR寄存器被装入缓冲器
|||| ||++-------------CKD=00,CK_INT分频比为1
++++-++---------------保留*/
TIM1_RCR = 0x0000;/*0000 0000 0000 0001
|||| |||| ++++ ++++---在边沿对齐模式下，PWM周期的数目+1
++++-++++-------------保留*/
TIM1_CCER =0x0001;/*0000 0000 0000 0001
|||| |||| |||| |||+---CC1E=1，OC1信号输出到对应的输出引脚
|||| |||| |||| ||+----CC1P=0，OC1高电平有效
|||| |||| |||| |+-----CC1NE=0，OC1N禁止输出
|||| |||| |||| +------CC1NP=0，OC1N高电平有效
++++-++++-++++--------CC2、CC3、CC4配置为复位值*/
TIM1_CCMR1=0x0078;/*0000 0000 0111 1100
|||| |||| |||| ||++---CC1S=00，CC1通道被配置为输出
|||| |||| |||| |+-----OC1FE=1，允输出比较1 快速使能？
|||| |||| |||| +------OC1PE=1，输出比较1预装载使能
|||| |||| |+++--------0C1M=111，PWM模式2
|||| |||| +-----------OC1CE=0，OC1REF 不受ETRF输入的影响
++++-++++-------------CC2通道配置为复位值*/
TIM1_BDTR =0x8000;/*1000 0000 0000 0000
|+++-++++-++++-++++---其它位保持不变
+---------------------MOE=0，主输出使能*/
TIM1_DIER =0x4200;/*0100 0011 0000 0000 DMA和中断使能寄存器
| || +----CC1IE=0：不允许捕获/比较1中断
| |+-------------UDE=1：允许更新的DMA请求
| +--------------CC1DE=1：允许捕获/比较1的DMA请求
+--------------------TDE=1：允许触发DMA请求*/
TIM1_CR1 |=0x0001;//CEN=1，使能TIMER1计数器
} |
发表于 2011-12-15 14:35:51
楼主
