FP7195芯片双色转模拟调光应用：磁吸灯

随着极简主义无主灯照明的设计风潮来袭，磁吸灯成了室内灯光设计的重点元素，磁吸灯的设计采用模块化的概念。

预设好轨道后，可以自由选择光源的样式：筒灯、射灯、格栅灯、泛光条、吊线灯等等，各种灯具及不同色温光源的组合性选择，适用于多种不同的场景需求,因为轨道尺寸和磁铁影响,在磁吸灯产品设计选择芯片方案时首先需要考虑内部元器件排列的空间和调光过程中磁铁的干扰。小雅将为大家介绍磁吸灯7195芯片双色转模拟调光应用的详细方案。

FP7195 LED 驱动模块配合共阳转换模块进行双色温LED的调光调色，FP6195 降压模块将变压器输出的 24V/48V 直流降压给涂鸦模块供电，涂鸦模块输出调光调色信号，整体电路简洁，PCB布板布线简单，体积小，能满足磁吸灯内部小空间。

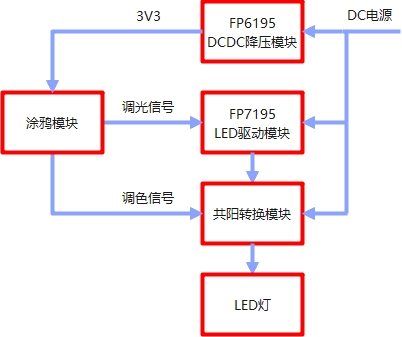

电路框架

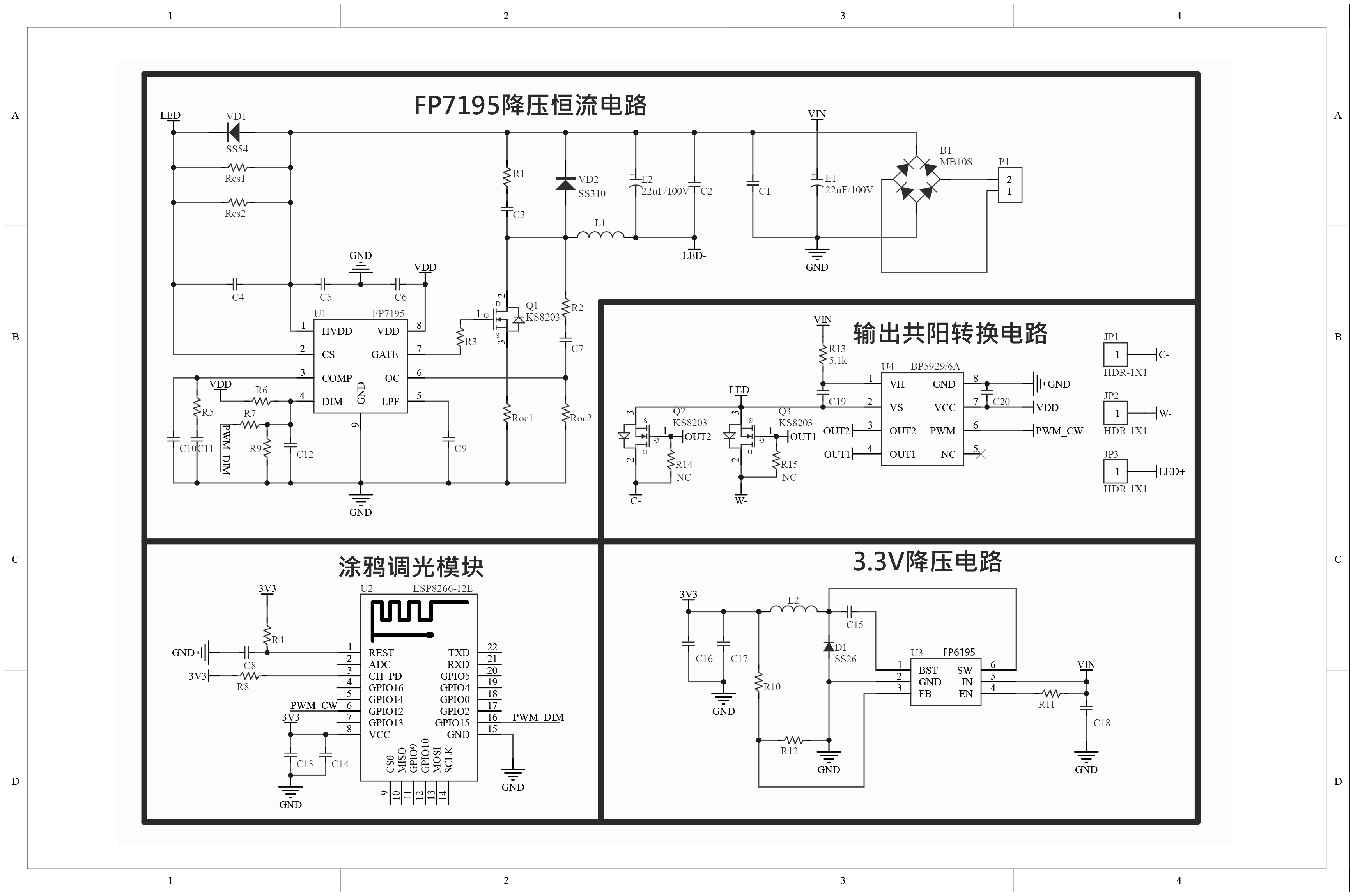

电路图

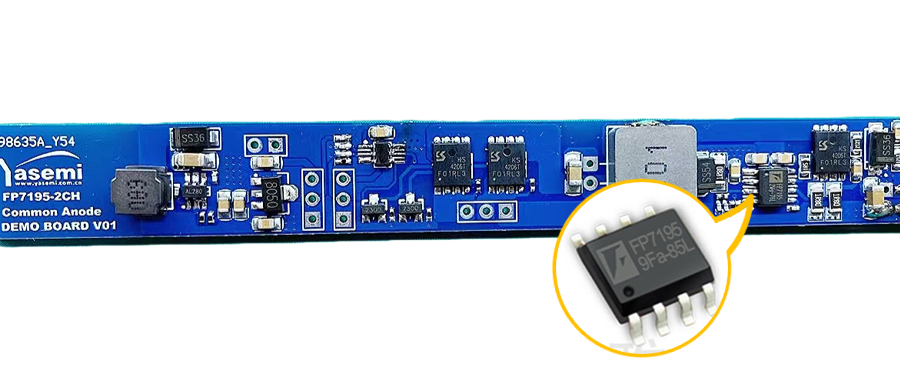

板子图

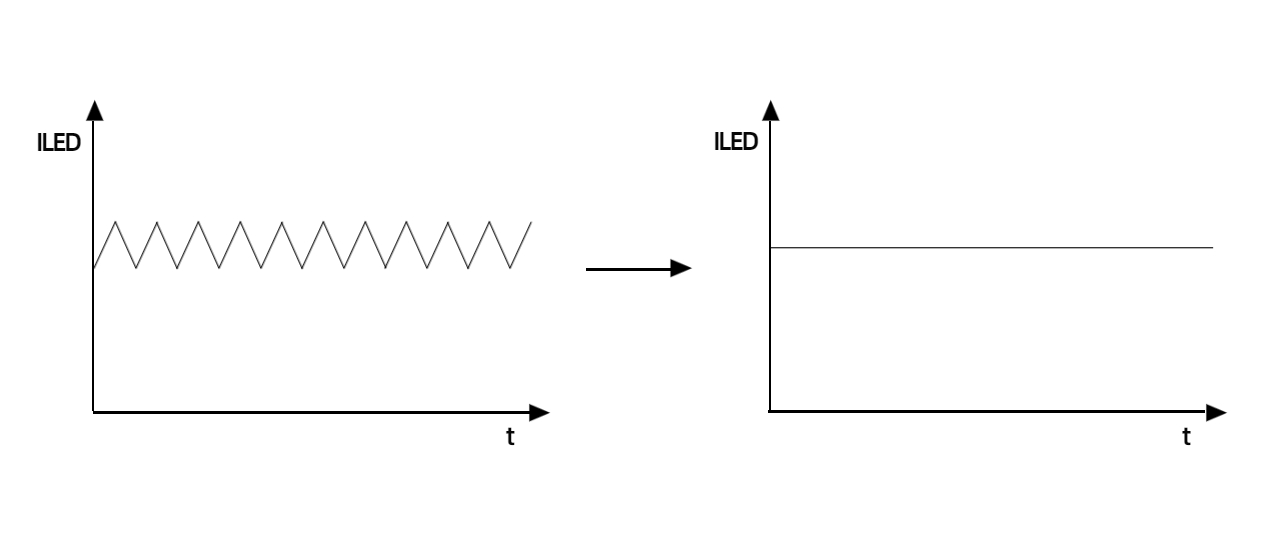

FP7195芯片将PWM调光信号通过芯片内部机制转换为模拟信号输出，让LED不再周期性的开关，LED亮度随着电流大小的变化而变化。这种方式不仅大大降低了LED产生的磁场与磁铁产生的磁场之间的影响，同时解决了以往PWM调光可能出现的频闪、抖动现象，最终有效避免磁吸灯在PWM调光时出现的异常现象。

只要在芯片 DIM 脚输 500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比即可控制输出电流 0.1%~100%。PWM 信号的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为 DC 电压去做调控。FP7195 同时也支持模拟调光，只要在 DIM 脚输0.1~2.5V，即可控制输出电流0.1%~100%。

FP7195降压恒流芯片可以配合共阳转换芯片精简电路，减小PCB板面积。支持PWM和DC模拟信号调光，芯片内部机制将PWM调光信号转为模拟信号，大大降低磁铁对PWM调光的影响，同时内部自动校准自身基准优化调光曲线和调光精度，高低端检测机制保障批量一致性恒流精度高达1%，工作占空比可达100%，输入和输出可以做零压差恒流，完美解决磁吸灯设计痛点。
