单通道 6 阶高清视频滤波驱动MS1631

可乐雪碧芬达

一、产品简述

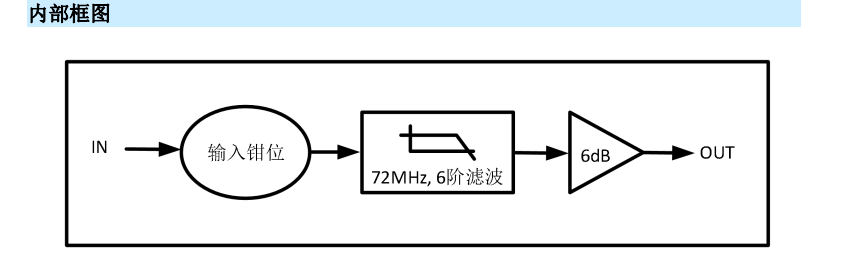

MS1631 是一个单通道视频缓冲器，它内部集成6dB 增益的轨到轨输出驱动器和6 阶输出重建滤波器。
MS1631的-3dB 带宽典型值为72MHz，压摆率为 400V/us。与无源LC 滤波器与外加驱动的解决方案相比，
MS1631能提供更好的图像质量。单电源供电范围为+2.5V到+5.5V，并有极低的14.5mA 工作电流，非常适
用于电池供电应用。
MS1631 的输入信号为DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管钳位和偏置电路可
用于交流耦合输入方式。MS1631还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输
出。MS1631的输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。

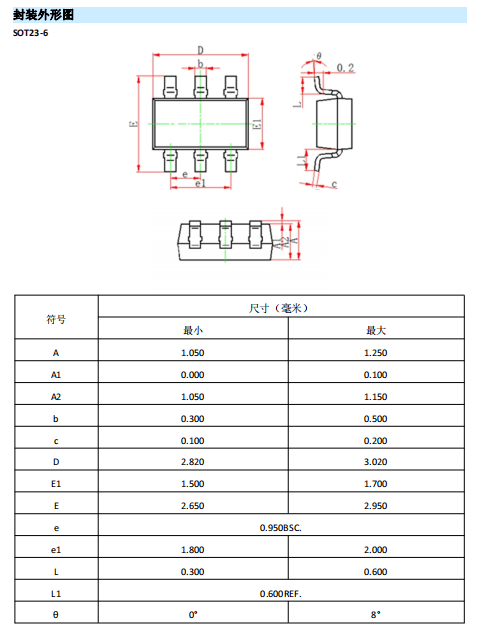

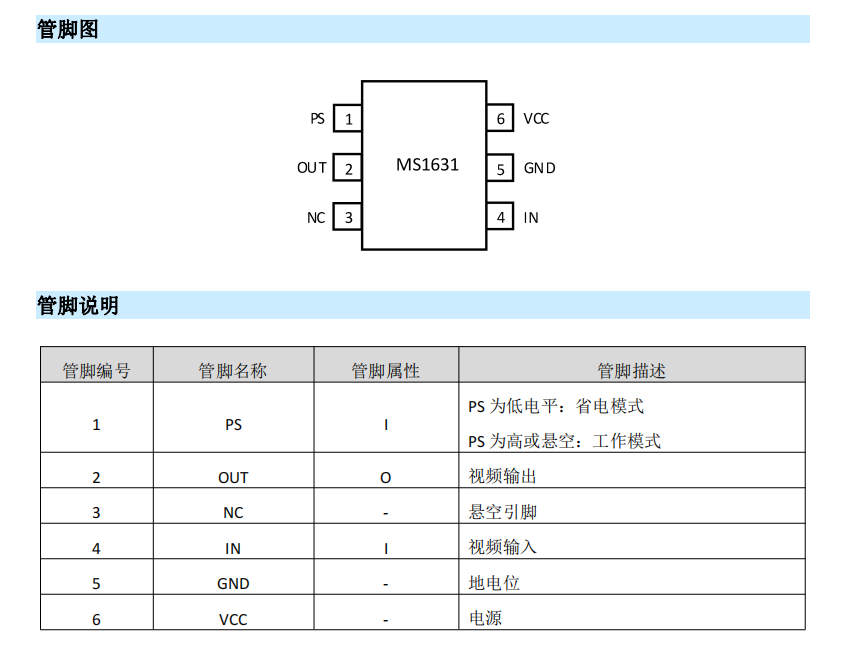

MS1631 采用 SOT23-6 封装，ESD 保护可达到 8kV。
二、主要特点
单通道 6 阶 72MHz(HD)过滤器
透明的输入钳位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.5V 到 5.5V
低功耗，工作电流为 14.5mA
 SOT23-6 的封装形式
三、应用
视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
高清电视
放映机和幻灯机
