32*4位LCD低功耗抗干扰液晶显示驱动芯片/段码抗干扰液晶屏驱动IC-VK1C21
发布时间：2023-5-18 17:07
发布者：VK栗子
|
型号：VK1C21A 品牌：永嘉微电/VINKA 封装：SSOP48 年份：新年份 工程服务，技术支持S27-060 概述： VK1C21A是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM） 的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发 送显示数据，也可通过指令进入省电模式。具备高抗干扰，显示效果好，静电耐压高等优 良特性，可替代市面上大部分LCD驱动芯片。

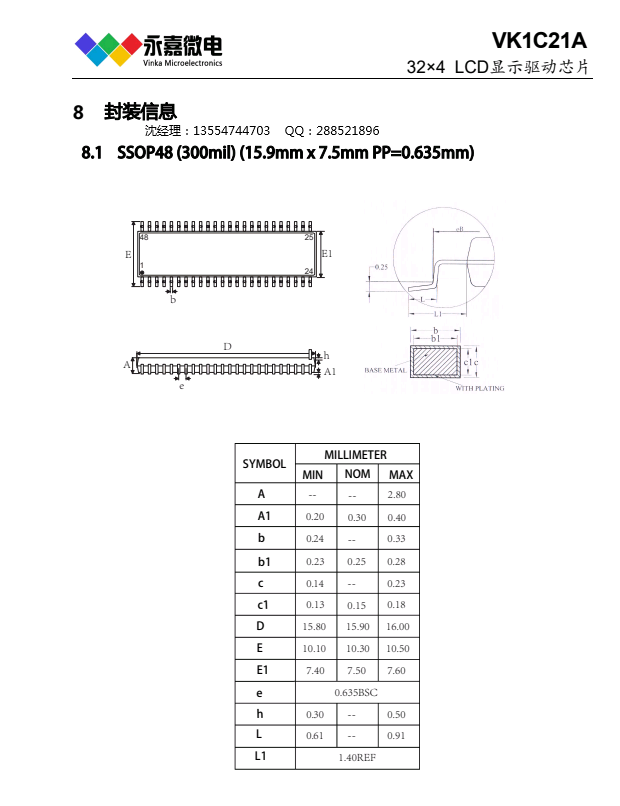

特点 • 工作电压 2.4-5.2V • 内置256 kHz RC振荡器（上电默认） • 可外接32.768kHz晶体振荡器（OSCO,OSCI） • 可外接时钟源（OSCI） • 偏置电压（BIAS）可配置为1/2、1/3 • COM周期（DUTY）可配置为1/2、1/3、1/4 • 内置显示RAM为32x4位 • 帧频为80Hz • 蜂鸣器频率可配置为2kHz、4kHz • 省电模式（通过关显示和关振荡器进入） • 时基和看门狗共用1个时钟源，可配置8种频率 • 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏) • 3/4线串行接口 • 软件配置LCD显示参数 • 写命令和读写数据2种命令格式 • 读写显示数据地址自动加1 • 3种显示数据的访问方式 • 高抗干扰 • VLCD脚提供LCD驱动电压（ • 封装 SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm) DICE COG
LCD/LED液晶控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列： VK1024B2.4V～5.2V 6seg*4com6*3 6*2 偏置电压1/2 1/3 S0P-16 VK1056B2.4V～5.2V 14seg*4com 14*314*2 偏置电压1/2 1/3 SOP-24/SSOP-24 VK1072B2.4V～5.2V 18seg*4com 18*318*2 偏置电压1/2 1/3SOP-28 VK1072C2.4V～5.2V18seg*4com18*318*2 偏置电压1/2 1/3 SOP-28 VK1088B2.4V～5.2V22seg*4com22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM） VK0192 2.4V～5.2V24seg*8com 偏置电压1/4 LQFP-44 VK0256 2.4V～5.2V32seg*8com 偏置电压1/4 QFP-64 VK0256B2.4V～5.2V32seg*8com 偏置电压1/4 LQFP-64 VK0256C2.4V～5.2V32seg*8com 偏置电压1/4 LQFP-52 VK1621 2.4V～5.2V32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片 VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片 VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片 VK1625 2.4V～5.2V64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE VK1626 2.4V～5.2V48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE (高品质 高性价比：液晶显示驱动IC原厂 工程技术支持！) 高抗干扰LCD液晶控制器及驱动系列: VK2C21A2.4～5.5V20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP-28 VK2C21B2.4～5.5V16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP-24 VK2C21C2.4～5.5V12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP-20 VK2C21D2.4～5.5V8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 SOP-16 VK2C22A2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52 VK2C22B2.4～5.5V40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48 VK2C23A2.4～5.5V56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP-64 VK2C23B2.4～5.5V36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48 VK2C24 2.4～5.5V72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80 超低功耗LCD液晶控制器及驱动系列: VKL060 2.5～5.5V15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24 VKL128 2.5～5.5V32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44 VKL144A2.5～5.5V36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48 VKL144B2.5～5.5V36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM) 静态显示LCD液晶控制器及驱动系列： VKS118 2.4～5.2V118seg*2com 偏置电压 -- 4线通讯接口 LQFP-128 VKS232 2.4～5.2V116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128 永嘉微电/VINKA原厂，工程服务技术支持，主营LCD/LED驱动IC/触摸IC ____________________________________________________________________ 内存映射的LED控制器及驱动器： VK1628 ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28 VK1629 ---通讯接口:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44 VK1629A ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32 VK1629B ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32 VK1629C ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32 VK1629D ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32 VK1640 ---通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28 VK1650 ---通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16 VK1668 ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24 VK6932 ---通讯接口:STB/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32 VK16K33 ---通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28
|
