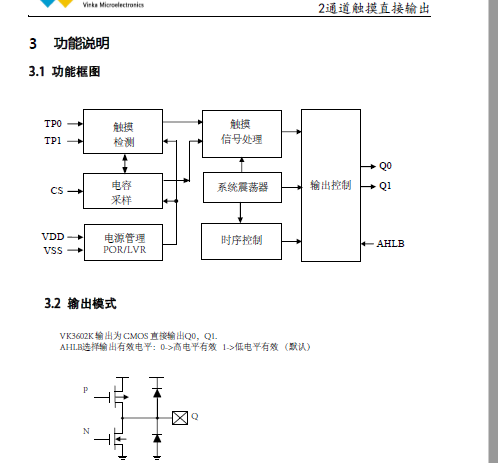

型号：VK3602K 品牌：VINKA/永嘉微电 封装形式：SOP8 KPP2622 VK3602K具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了2路直接输出功能,可通过IO脚选择输出电平。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。 特点 • 工作电压 2.4-5.5V • 待机电流8uA/3.0V • 工作电流60uA/3.0V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应间时 工作模式 60mS ，待机模式160m • CMOS输出，可通过AHLB脚选择低电平有效还是高电平有效 • 无触摸4S进入待机模式 • 各触摸通道单独接对地小电容微调灵敏度（0-50pF） • 上电0.25S内为稳定时间，禁止触摸 • 抗电源干扰及手机干扰特性好，EFT 大于±2KV • 封装 SOP8（150mil)((4.9mm x 3.9mm PP=1.27mm)
工作模式 VK3602K芯片具有两种工作模式，待机模式和正常模式。键被触摸，切换到正常模式。无键触摸4S自动进入待机模式以减少功耗。VDD=5V 时Qx 输出响应在待机模式约160毫秒，在工作模式约 60 毫秒。 灵敏度调整 VK3602K的灵敏度和触摸PAD大小，外壳厚度，灵敏度电容大小等都有关系，要根据应用的实际应用来调整灵敏度。可以从以下4个方面来调整灵敏度： I. 触摸PAD的面积 其它条件不变，触摸面积越大越灵敏，但面积必需在有效面积内。 II. 外壳的厚度 其它条件不变，外壳越薄灵敏度越高，外壳越厚灵敏度越低，但厚度不能超过限制最大值。 III. 调整CS脚对地电容值 CS调整整体灵敏度，越大越灵敏，常用值1-47nF,一些特殊应用也有超过200nF的。 IV. 调整触摸脚对地小电容 触摸脚对地小电容微调灵敏度，越大灵敏度越低，不接电容最灵敏，常用值1-50pF, 抗干扰低功耗触控IC-系列
VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8
VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8 VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8 VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16 VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10 VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积)
VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
—————————————————————————————————————————————————— 适用开关电源触摸IC系列
VK3606DM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM-A 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3608BM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：8 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3610IM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：10 输出方式：I2C输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
低功耗触摸IC-VK37XX系列
VK3702DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702TM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3706DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3706OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3708BM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：8 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3710IM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数:10 输出方式：I2C输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 高抗干扰/抗噪MTP触控IC-直接输出系列： VK36N1D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N2D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8/DFN8 (2*2超小体积) VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-脉冲/BCD输出系列： VK36N2P 工作电压/待机电流：2.2V-5.5V/7μA(3V) 感应通道数：2 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N3B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存/开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8/DFN8 (2*2超小体积) VK36N4B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-IIC输出系列： VK36N4I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N9I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：9 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N10I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N11I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：11 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N12I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：12 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N13I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：13 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N14I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：14 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N15I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：15 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N16I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：16 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N17I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：17 输出方式：I2C输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE
(绑定COB) 低功耗
VKD223B 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗 VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位 VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位 VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/ 锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗/长按16S复位 VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏
输出(低有效) 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位 ——————————————————————————————————————————————————
VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接
输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
/长按16S复位 VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗 VKD104BR/CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗 VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装 ICE/DIE(绑定COB) 低功耗；可选择长按16S复位/不复位 VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位 VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位 VKD104SB/CB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位
|
