高抗干扰/抗噪VK2C23 LCD液晶段码屏显示驱动IC适用于单相电表/三相电表
发布时间：2023-3-24 14:25
发布者：芒果DB
|

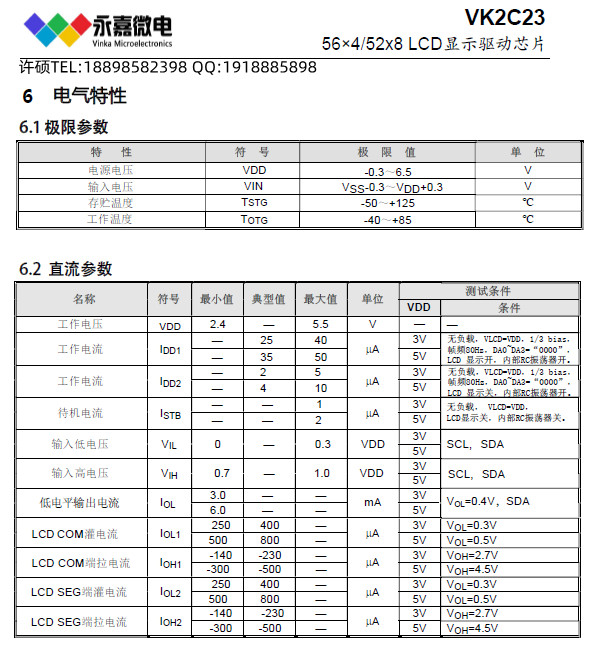

产品型号：VK2C23A/B 产品品牌：永嘉微电/VINKA 封装形式：LQFP64/48 可定制裸片：DICE(COB邦定片)；COG(邦定玻璃用) 产品年份：新年份 原厂工程服务，技术支持！ VK2C23A/B概述： VK2C23A/B是一个点阵式存储映射的LCD驱动器，可支持最大224点（56SEGx4COM）或者最大416点（52SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。 特点： ★ 工作电压 2.4-5.5V ★ 内置32 kHz RC振荡器 ★ 偏置电压（BIAS）可配置为1/3、1/4 ★ COM周期（DUTY）可配置为1/4、1/8 ★ 内置显示RAM为56x4位、52x8位 ★ 帧频可配置为80Hz、160Hz ★ 省电模式（通过关显示和关振荡器进入） ★ I2C通信接口 ★ 显示模式56x4、52x8 ★ 3种显示整体闪烁频率 ★ 软件配置LCD显示参数 ★ 读写显示数据地址自动加1 ★ VLCD脚提供LCD驱动电压源（<5.5V） ★ 内置16级LCD驱动电压调整电路 ★ 内置上电复位电路(POR) ★ 低功耗、高抗干扰 ★ 封装  QFP48(7.0mm x 7.0mm PP=0.5mm) LQFP64(7.0mm x 7.0mm PP=0.4mm) DICE COG
LCD/LED控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列： VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式 VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式 VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/21/3 SSOP24 省电模式 VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/21/3 SOP28 省电模式 VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/21/3 SOP28 省电模式 VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式 VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4 超小体积） VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44省电模式 VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式 VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式 VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式 VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64省电模式 VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100； DICE/DIE 裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式 ————————————————————————————————— 高抗干扰LCD液晶控制器及驱动系列: VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/31/4 I2C通讯接口 SOP28: DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/31/4 I2C通讯接口 SOP24； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压1/31/4 I2C通讯接口 SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 NSOP16； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48； DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗 ———————————————————————————————— 超低功耗LCD液晶控制器及驱动系列: VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP24 超低功耗/抗干扰 VKL075 2.5～5.5V 19seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP28 超低功耗/抗干扰 VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP44 超低功耗/抗干扰 VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP48超低功耗/抗干扰 VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰 静态显示LCD液晶控制器及驱动系列： VKS118 2.4～5.2V 118seg*1com 偏置电压 -- 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁 VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP128 可视角大,对比度好,不闪烁 内存映射的LED控制器及驱动器： VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动 VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动 VK16K33 3.0～5.5V 驱动点阵：128/96/64 共阴驱动：16段8位；12段8位；8段8位 共阳驱动：8段16位；8段12位；8段8位 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：16*3 10*3 8*3 封装：SOP28/24/20 驱动电流大，适合高亮显示场合 —————————————————————————————————— VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28 VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28 VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24 VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口:CLK/DAT静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16 VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口:CLK/DAT静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：QFN16 VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口:CLK/DIO静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16 VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20 VK1616 3.0～5.5V 驱动点阵:28共阴驱动:7段4位 共阳驱动:4段7位 通讯接:CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强 VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5段7位；6段6位；7段5位；8段4位 共阳驱动：7段5位；6段6位；5段7位；4段8位 通讯接口:CLK/STB/DIO静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强 VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8段6位；9段5位；10段4位共阳驱动：6段8位；5段9位；4段10位 通讯接口：CLK/STB/DIO静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强 VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位 共阳驱动：7段11位；6段12位；5段13位;4段14通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：---封装：SOP24/DIP24 抗干扰能力强 VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2封装：SSOP24 抗干扰能力强 VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2封装：QFN24 抗干扰能力强 VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动:10段7位;11段6位;12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2封装：SOP24/SSOP24 抗干扰能力强 VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2封装：SOP28 抗干扰能力强 VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位 共阳驱动：8段8位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3封装：SSOP24 抗干扰能力强 VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10段8位 共阳驱动：8段10位通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3封装：SOP28 抗干扰能力强 VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位通讯接口：CLK/STB/DIN/DOUT 静态电流/待机电流：＜5mA/-- 按键：8*4封装：LQFP44(QFP44正方形)；DICE/DIE裸片(绑定COB) 抗干扰能力强 VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：---封装：SOP32 抗干扰能力强 VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14段8位 共阳驱动：8段14位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*2封装：SOP32 抗干扰能力强 VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15段8位 共阳驱动：8段15位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*1封装：SOP32 抗干扰能力强 VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位 共阳驱动：8段12位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*4封装：SOP32 抗干扰能力强 VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位通讯接口：CLK/STB/DIN 静态电流/待机电流：＜0.1mA/-- 按键：---封装：SOP32 抗干扰能力强
VK2C23_V1.3-CN规格书.pdf
(3.34 MB)
VK2C23_V1.3-EN.pdf
(7.81 MB)

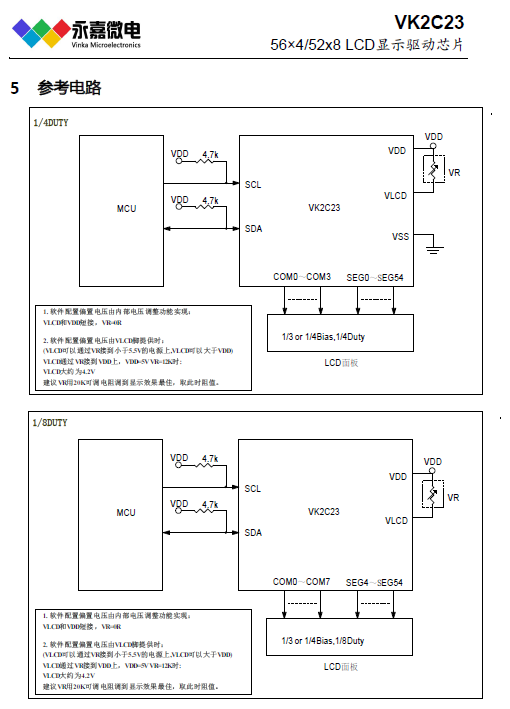

VK2C23A参考电路.pdf
(293.75 KB)
VK2C23B参考电路.pdf
(287.13 KB)
LQFP64(7X7-0.4).pdf
(2.42 MB)
LQFP48(7x7-0.5).pdf
(304.02 KB)
|
