炜固电流指示器LC00L

[复制链接]
发表于 2023-3-14 10:01:19 | 显示全部楼层 |阅读模式
关键词: 电流感应开关 , 电流指示器 , 电流检测器 , 加热丝断线
在某些情况下,我们需要一个简单的装置能够显示线路上有电流,这个时候LC00就能完成这个要求。LC00 用于感应交流电流,输出信号直接驱动LED点亮。

LC00L 无需外接电源,成本低廉,安装简单,维护容易。
主要应用场合:  加热管监测,电机运转指示。
外形结构:  闭合式(需要拆卸主线才能穿线),开合式(无需拆卸主线就可以轻松安装,适合设备改造)
亮灯电流:  普通式,有电流亮灯,最小0.1a。 可调式,可以调节亮灯电流值。
穿线孔径; 8mm  12mm  20mm  24mm  35mm
电流等级:  30A  50A  100A  200A   300A
指示灯尺寸:  6mm   8mm   12mm  16mm  22mm
指示灯颜色:  红   绿
安装方式: 默认螺丝安装,可选配35DIN导轨安装

LC00L

LC00L


 楼主| 发表于 2023-3-14 10:06:54 | 显示全部楼层

导轨安装

LC00L

LC00L

 楼主| 发表于 2023-3-16 08:23:10 | 显示全部楼层
和普通的指示灯不同,LC00L和检测对象是隔离的,无任何物理上的电路连接。普通的指示灯都是并联到检测电路中,非隔离。而LC00L是电流隔离型。因此LC00L具有良好的绝缘耐压,标准情况下耐压3000V。

LC00L

LC00L

 楼主| 发表于 2023-3-16 20:38:44 | 显示全部楼层
 楼主| 发表于 2023-3-18 11:41:17 | 显示全部楼层

手册
LC00电流检测器.pdf (191.46 KB)
 楼主| 发表于 2023-3-23 10:00:36 | 显示全部楼层

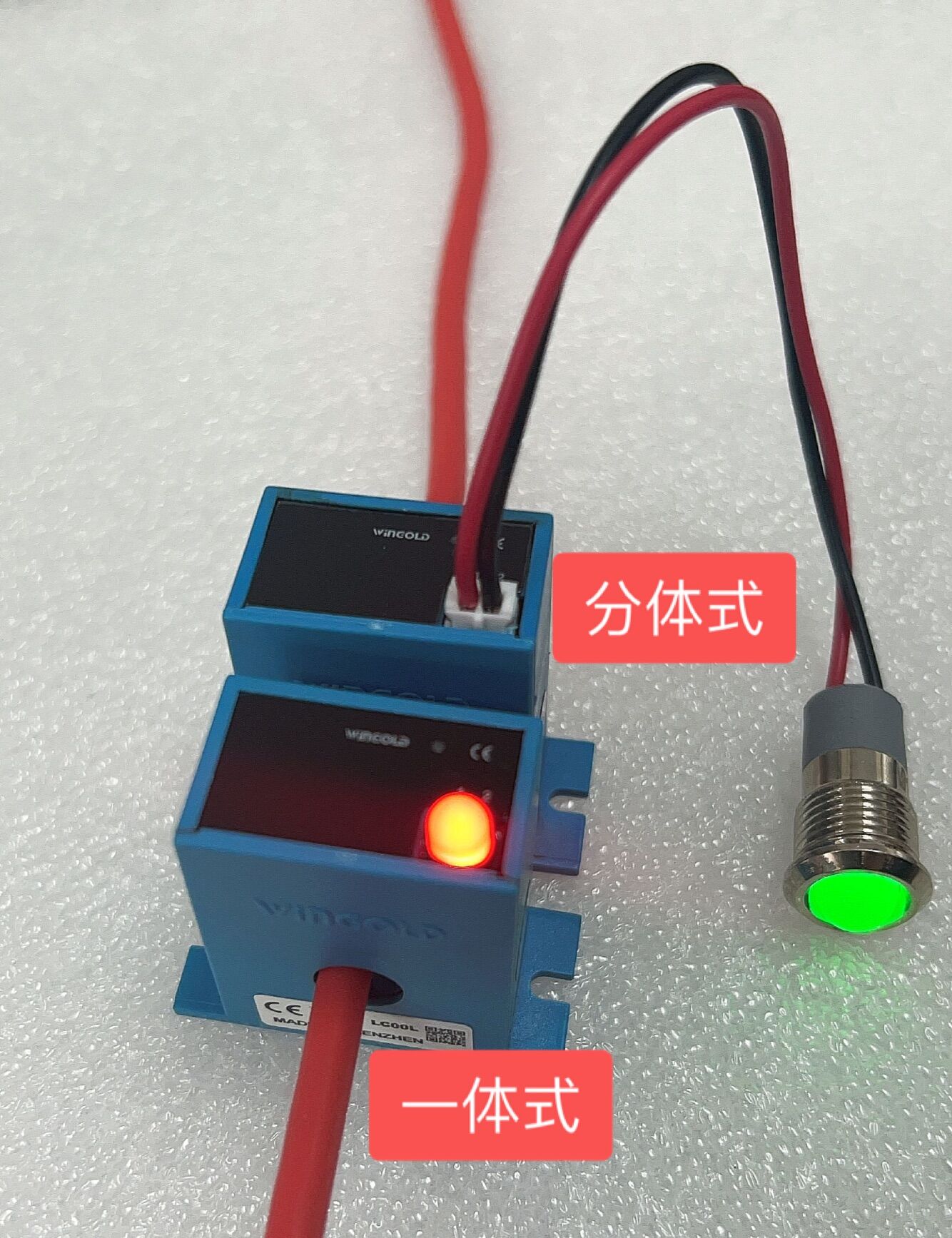

有6种型号:  LC00 分体式防水。LC01  分体  可调亮灯电流。  LC00LW  分体立式,可拔插插头,外接LED灯。LC00L,一体式。LC00D,ma级电流检测。LC00K,开合式,防水,方便拆装,无需拆主线,外接LED灯。
 楼主| 发表于 2023-3-27 08:43:43 | 显示全部楼层

 楼主| 发表于 2023-4-10 11:48:59 | 显示全部楼层
开合的 安装方便,不用拆线主线。订货型号  LC00K-8G-16mm
                                                                  型号+ 灯外径和颜色+ 穿线孔径
