天钰FP6606ACAP6芯片， 支持海思快速充电协议，多端口控制应用程序

林百万666

描述
FP6606AC是一种简化的USB电源交付3.0协议控制器。它集成了海思快速充电协议的功能（FCP）和高通公司Quick Charge 2.0/3.0也支持USB Type-A和Type-C（1A1C）。当1A1C连接器同时插入时，输出电压将降至5V。
FP6606AC监测CC引脚以检测USB Type-C连接/分离。它能够提供输出电压为5V至20V。FP6606AC实施VBUS检测和VBUSC履行合规义务连接端口。保护功能包括过电压（VBUS、D+/D-、CC1/CC2）。此外，FP6606AC还监控USBD+/D-数据线、接头插头和自动调整输出电压，具体取决于根据不同的设备要求。它有能力提供3.6V至12V的输出电压。

特征

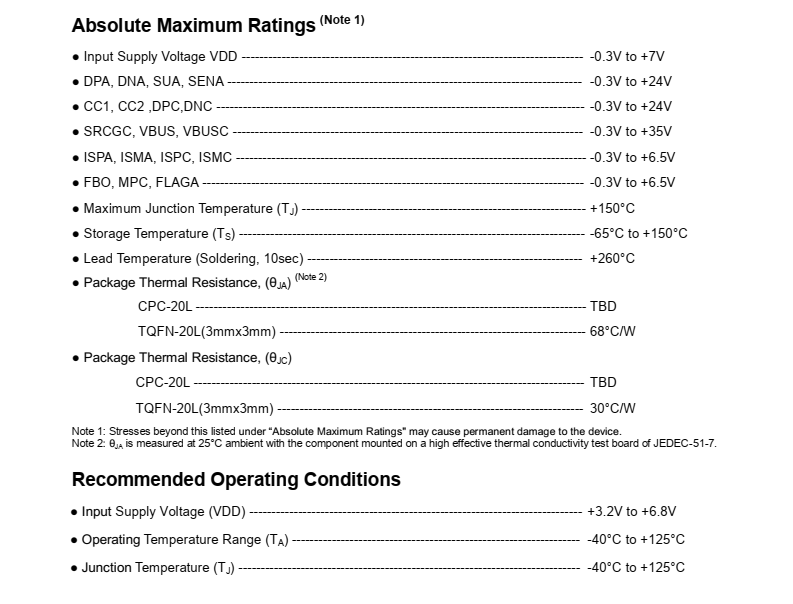

● VDD电源电压：3.2V至6.8V
● 支持USB Type-C和USB PD 3.0（简化版）
--仅5V至20V VBUS电源
--CC1/CC2源端接器3A
● 支持海思快速充电协议（FCP）
● 支持高通公司®Quick ChargeTM 2.0/3.0A类
● 自动选择FCP和QC2.0/3.0协议
● 支持USB DCP将D+线短接到D− 每行USB电池充电规范，修订版1.2
● 支持USB DCP在D+线上应用2.7VD上为2.7V− 线
● USB A端口插件检测
● 多端口控制应用程序
● 过电压保护
● VBUS放电功能
● 短路保护
● 过电流保护
● TQFN-20L（3mmx3mm）和CPC-20L包装

应用
● 墙壁适配器
● 车载充电器
● 电源板
● USB电源输出端口
