同惠TH2851-130 精密阻抗分析仪的性能特点及其应用

agitek2008

　　性能特点
　　测试频率:10Hz-130MHz
　　高精度:采用自动平衡电桥技术，四端对测试配置
　　高稳定性和一致性
　　高速度:最快达2.5ms的测试速度
　　高分辨:10.1英寸电容式触摸屏，分辨率1280*800
　　点测、列表扫描、图形扫描、等效电路、晶体振荡器分析五种测试方式
　　1601点多参数列表扫描功能
　　四参数测量
　　自动电平控制(ALC)功能
　　4通道图形扫描功能，每通道可显示4条曲线，通道和曲线有14种分屏显示方式
　　强大的分选,LCR模式10档分选
　　图形扫描模式每条曲线单独分选
　　高兼容性:支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL HP4284A
　　简介

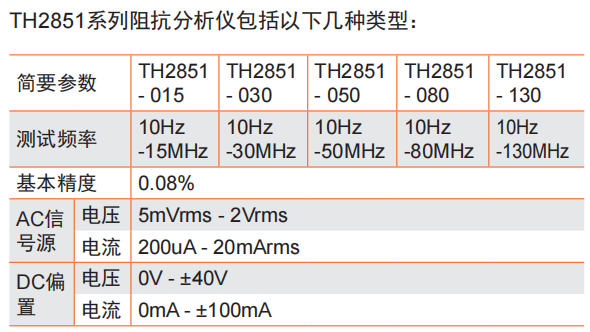

　　TH2851系列阻抗分析仪是常州同惠电子采用当前先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，为国产阻抗测试仪器的最新高度。
　　TH2851系列阻抗分析仪彻底颠覆了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。
　　TH2851系列阻抗分析仪也彻底超越了国外同类仪器120MHz的频率瓶颈;解决了国外同类仪器只能分析、无法单独测试的缺陷;中英文操作界面也解决了国外仪器仅有英文界面的尴尬;采用单测和分析两种界面，让测试更简单。
　　快达2.5ms的测试速度、及高达100MΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。


      应用　　
      ■ 无源元件：
　　电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
　　■ 半导体元件：
　　LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
　　■ 其它元件：
　　印制电路板、继电器、开关、电缆、电池等阻抗评估
　　■ 介质材料：
　　塑料、陶瓷和其它材料的介电常数和损耗角评估
　　■ 磁性材料：
　　铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
　　■ 半导体材料：
　　半导体材料的介电常数、导电率和C-V特性
　　■ 液晶单元：
　　介电常数、弹性常数等C-V特性
