复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。但解决不了电源毛刺（A点）和电源缓慢下降（电池电压不足）等问题 而且调整 RC 常数改变延时会令驱动能力变差。左边的电路为高电平复位有效 右边为低电平Sm为手动复位开关 Ch可避免高频谐波对电路的干扰。

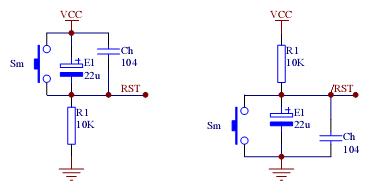

图1 RC复位电路 图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。 图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果。
图2 增加放电回路的RC复位电路 使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。图4 是一个实例 当 VCC x (R1/(R1+R2) ) =0.7V时，Q1截止使系统复位。Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。见图5，当VCC低于Vt(Vz+0.7V)时电路令系统复位。

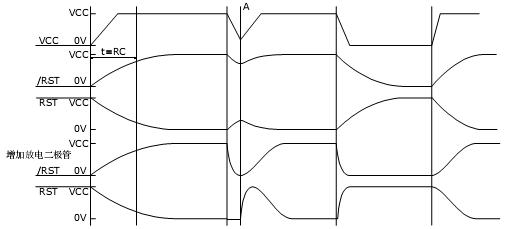

图3 RC复位电路输入-输出特性

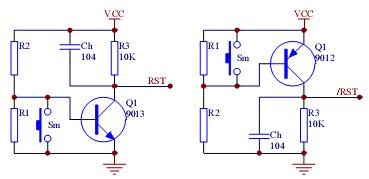

图4 带电压监控功能的复位电路

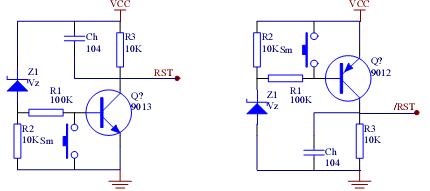

图5 稳定门槛电压

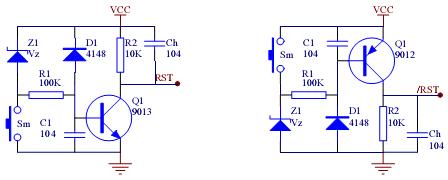

图6 实用的复位监控电路 |
