映射 12*4,8*8封装(SOP-20)抗噪LCD显示液晶驱动芯片适用于电力仪表，农网表，游戏机，音箱面板等VK2C21A/B/C/D

芒果DB

I2C 接口LCD 控制及驱动IC

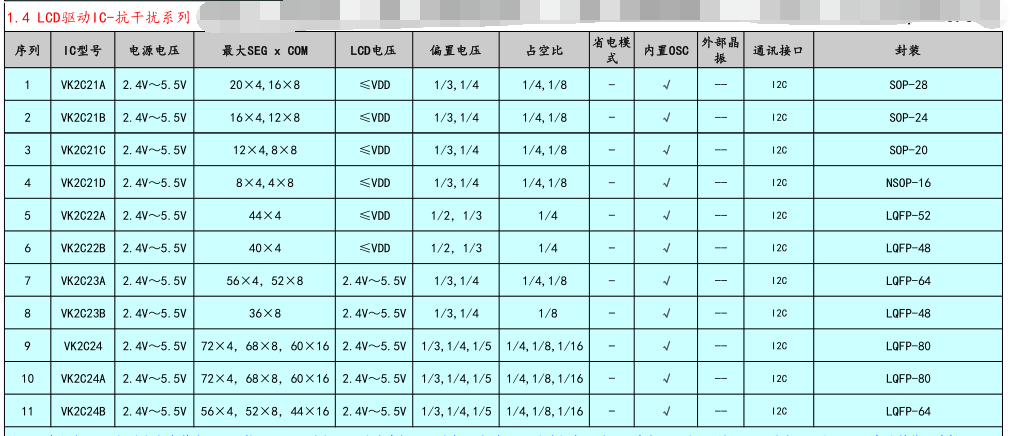

型号:

VK2C21A:RAM 映射 20*4,16*8封装(SOP-28) LCD液晶显示驱动

VK2C21B:RAM 映射 16*4,12*8封装(SOP-24) LCD液晶显示驱动

VK2C21C:RAM 映射 12*4,8*8封装(SOP-20) LCD液晶显示驱动

VK2C21D:RAM 映射 8*4,4*8封装(NSOP-16) LCD液晶显示驱动

DICE(邦定COB)/COG（绑定玻璃用）

KPP2468

VK2C21A/B/C/D概述：

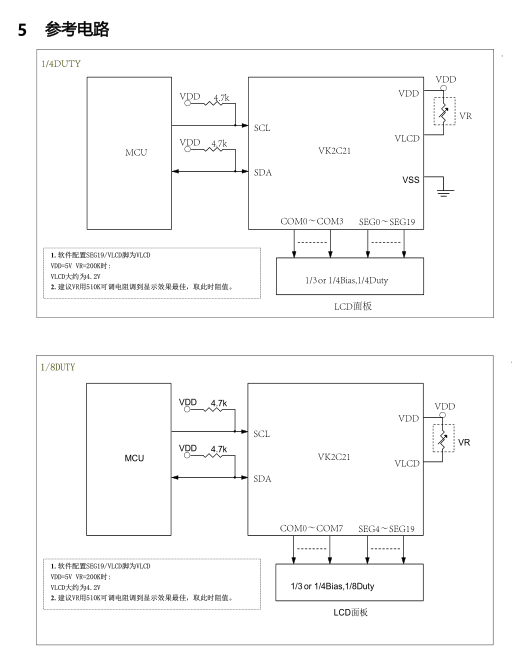

       VK2C21A/B/C/D是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类应用。

特点：

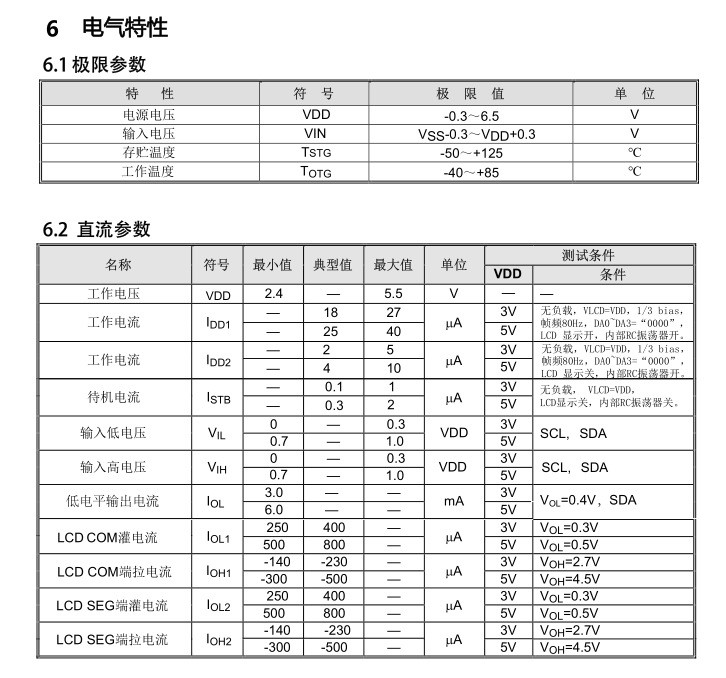

• 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/3、1/4

• COM周期（DUTY）可配置为1/4、1/8

• 内置显示RAM为20x4位、16x8位

• 帧频可配置为80Hz、160Hz

• 省电模式（通过关显示和关振荡器进入）

• I2C通信接口

• 显示模式20x4、16x8

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

• VLCD脚提供LCD驱动电压源（）

• 内置16级LCD驱动电压调整电路

• 内置上电复位电路(POR)

• 低功耗、高抗干扰

• 封装

SOP20 (300mil) (12.8mm x 7.5mm PP=1.27mm)

SOP24 (300mil) (15.4mm x 7.5mm PP=1.27mm)

SOP28 (300mil) (18.0mm x 7.5mm PP=1.27mm)

NSOP16 (150mil) (9.9mm x 3.9mm PP=1.27mm)
