I2C 接口LCD 控制及驱动IC

型号:

VK2C22A:RAM 映射 44*4封装(LQFP-52)  LCD液晶显示驱动

VK2C22B:RAM 映射 40*4封装(LQFP-48) LCD液晶显示驱动

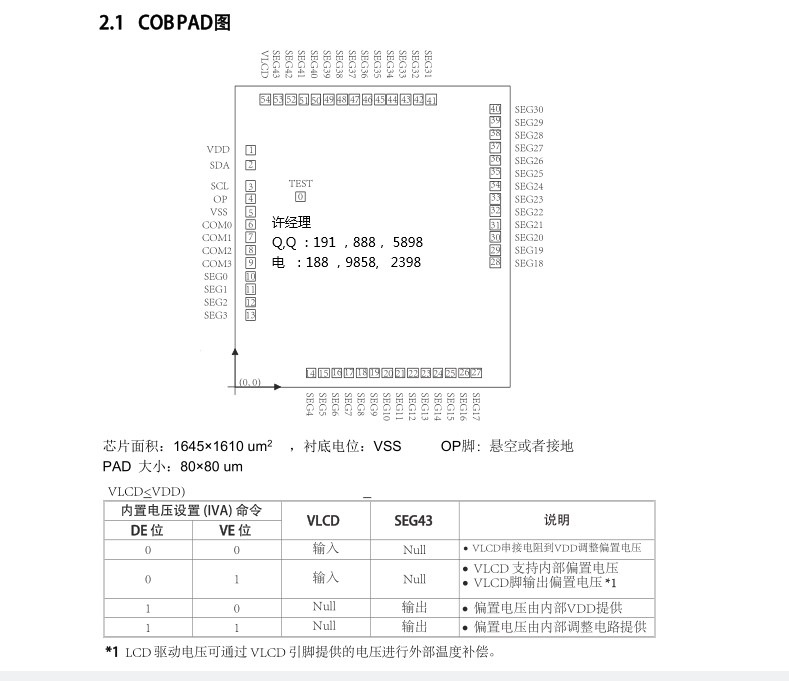

ICE(邦定COB)/COG（绑定玻璃用）

KPP2465
VK2C22A/B概述：
       VK2C22A/B是一个点阵式存储映射的LCD驱动器，可支持最大176点（44SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类应用。

特点：

• 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）为1/4

• 内置显示RAM为44x4位

• 帧频可配置为80Hz、160Hz

• 省电模式（通过关显示和关振荡器进入）

• I2C通信接口

• 显示模式44x4

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

• VLCD脚提供LCD驱动电压源（<5.5V）

• 内置16级LCD驱动电压调整电路

• 内置上电复位电路(POR)

• 低功耗、高抗干扰

• 封装

LQFP52(14.0mm x 14.0mm PP=1.0mm)

LQFP48(7.0mm x 7.0mm PP=0.5mm).
