普源 RIGOL实时频谱分析仪RSA3000系列技术参数

agitek2008

普源实时频谱分析仪RSA3000，配备实时分析(RTSA)、扫频分析(GPSA)功能及矢量网络分析模式(VNA，仅限N型号)，可选矢量信号分析应用软件(VSA)及EMI测量应用软件(EMI)，拥有优异的性能及指标。

　　产品特点
　　————
　　频率范围9kHz～4.5GHz
　　实时带宽40MHz
　　分析功能RTSA/EMI/VNA
　　分辨率带宽1Hz~10MHz
　　相位噪声-102dBc/Hz@10kHz
　　显示平均噪声电平-161dBm
　　内置VNA矢量网络分析模式
　　RSA3000实时频谱分析仪，配备实时分析及扫频分析功能，可选EMI测量应用软件(EMI)，拥有优异的性能及指标。其频率范围9kHz至3/4.5GHz，并提供带有跟踪源“-TG”型号，可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。

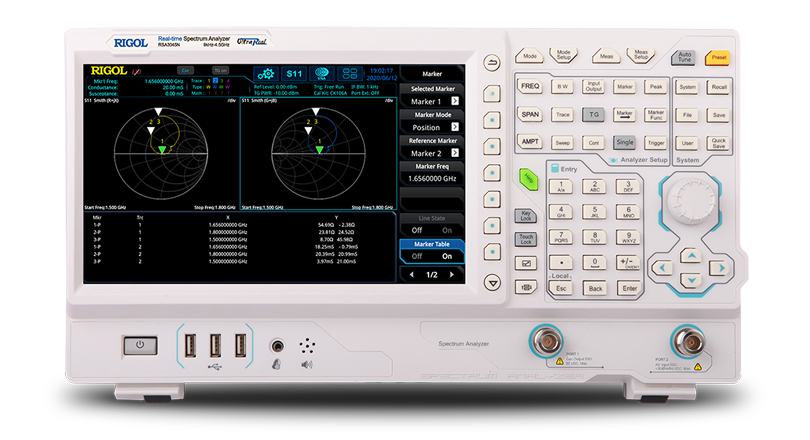

　　VNA模式可以实现对元器件、电路网络的S11、S21以及故障点定位的测量，通过史密斯圆图、极坐标等多种显示更细致地表征被测件的网络特性
　　通过内置EMI测试软件完成传导/辐射的预测试
　　RSA3000内置EMI预测试应用软件，结合符合CISPR标准的滤波器，对产品进行传导及辐射的预测试，从而发现其传导/辐射骚扰源并改善，加速产品上市。
　　微弱信号的测试容易受到频谱仪本身的本底噪声影响。RSA3000系列显示平均噪声电平低至-161dBm，可以有效保证对微弱信号的测试能力。
　　支持通过HDMI接口，将设备显示内容投放到更大的显示器中;提供 Web Control功能，让用户可以通过访问设备IP地址，直接对设备进行操控，提升用户对远程操控的使用体验。
　　FMT模板进行信号触发及监测 低至1Hz的分辨率带宽
　　FMT频率模板触发是实时频谱分析仪才有的触发模式。您可以快速构建模板，并对符合模板规则的信号进行准确的定位及触发，从而发现监测范围内偶发的异常信号
　　分辨频率相近的信号对于验证许多RF器件和系统至关重要。使用RSA3000，扫描频宽仅为1Hz的RBW分辨率带宽，可以查看相邻信号的更多细节。
　　您可以使用RSA3000提供10.1英寸多点触控电容屏进行快速的设置，并支持对波形进行拖动、展开、缩放等多种手势操作，提供人性化交互体验，一定程度解决您的时间。
　　型号及频率范围
　　RSA3045 9kHz~4.5GHz
　　RSA3045-TG 9kHz~4.5GHz
　　RSA3045N 9kHz~4.5GHz
　　RSA3030 9kHz~3GHz
　　RSA3030-TG 9kHz~3GHz
　　RSA3030-TG 9kHz~3GHz
　　RSA3030N 9kHz~3GHz
　　RSA3015N 9kHz~1.5GHz
　　上述型号有如下的共同指标参数值
　　分辨率带宽1Hz~3MHz(10MHz opt.)
　　相位噪声-102dBc/Hz@10kHz
　　显示平均噪声电平-161dBm(典型值)
