SL7100 线性LED照明驱动IC 2.5V- 40V降压恒流芯片 LED 手电筒 台灯

森利威尔电子.

概述

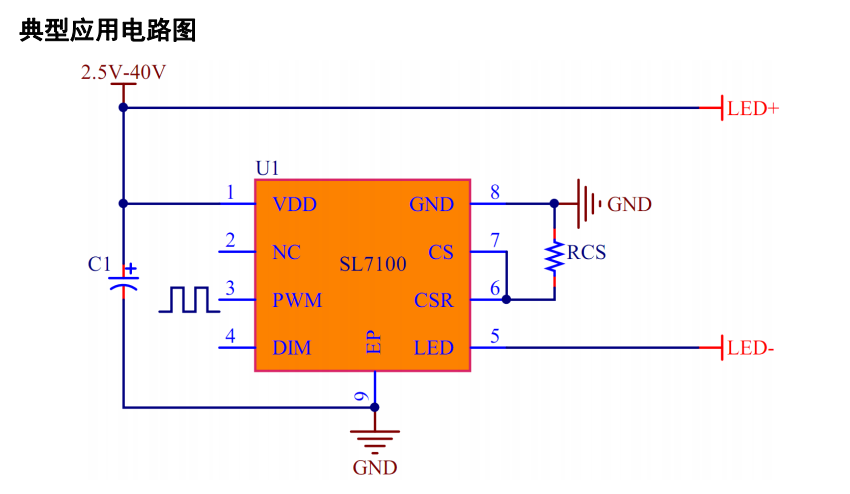

SL 7100 是一种带调光功能的线性降压 LED 恒流驱动器，仅需外接一个电阻就可以构成一个完整的调节该外接电阻可调节 LED 输出电流 恒流驱动电路 ，输出电 ，流范围为10mA~1500mA。
SL 7100 内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。
SL 7100 具有很低的静态电流，典型值为 60uA。
SL 7100 支持数字 PWM 调光和 DIM模拟调光功能，可通过在 PWM 脚加 PWM
信号调节 LED 电流。也可以通过在 DIM脚输入 0~1V 的模拟电压，调节 LED 电流，当 VDIM 电压大于 1V，则输出电流保持最大电流工作。
SL7100 内置输入过压保护功能。
SL 7100 采用 ESOP8 封装。

在led照明驱动技术领域，线性驱动电路因为不需要使用成本较贵、体积较大的磁性元器件而被广泛使用在光电一体化的led照明产品中。而目前被广泛使用的线性驱动技术主要集中在低功率因数，低频闪输出，窄电压范围输入和非恒功率的应用场合中。

但是从led照明产品性能不断提升的发展趋势来看，未来对led驱动性能的要求也会变得越来越高，尤其是满足高功率因数、无频闪输出、高功率密度以及较宽的电网输入电压范围等性能要求。

因此就需要提供一种能解决上述部分或全部性能要求的led驱动电路方案。

特点
低静态电流：60uA
输出电流：10mA~1500mA。
PWM 调光：最高频率 10KHz
输出电流精度：±5%
内置过热保护
VDD 工作电压：2.5- 40V


应用
线性 LED 照明驱动
LED 手电筒、LED 台灯、LED 矿灯、LED 指示灯等
