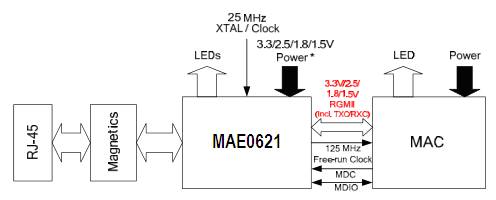

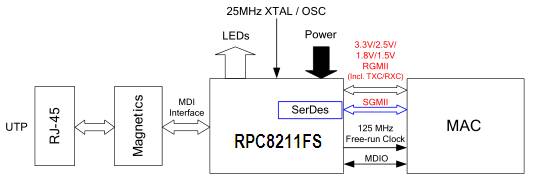

一、1000M以太网PHY收发 1、MAE0621A：支持RGMII接口,1000M EthernetPHY,Pin to Pin替代RTL8211F MAE0621A兼容1000Base-t IEEE 802.3ab、100Base-tx IEEE 802.3 u 、10Base-t IEEE 802.3 u，支持RGMII，支持IEEE 802.3az-2010(能源效率以太网)，支持中断功能，支持并行检测交叉检测、自动校正及自动极性校正，支持PHYRSTB核心功率关断，漂移校正。可配置3.3V、2.5V、1.8V或1.5V RGMIII/O，支持25/50MHz 外部晶体或OSC，为MAC提供125MHz 的时钟源，QFN40封装，与RTL8211F Pin to Pin替代。 MAE0621应用方框图 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDg1fDliZWUwZTU2fDE3NDcwNzQ3ODd8MHw%3D 2、RPC8211FS：支持RGMII/SGMII接口 1000MEthernet PHY,Pin to Pin替代RTL8211FS RPC8211FS是一种高度集成的以太网 收发器，符合10Base-T、100Base-TX 和1000Base-T IEEE 802.3标准。它提供了通过 CAT.5 UTP 电缆传输和接收以太网数据包所需的所有物理层功能。RPC8211FS为基于 IEEE 1588和802.1 AS 标准的精密时间协议(PTP)的高精度时钟同步提供完整的硬件支持。集成的 PTP 功能/精确的时间戳 Tx/Rx 路径上的每个 PTP 包，上层软件可以使用这个时间信息来确定到 PTP 主时钟的时间偏移。该设备还提供 GPIO 作为 PTP 应用程序接口。RPC8211FS采用最先进的 DSP 技术和 模拟前端(AFE) ，通过 UTP 电缆实现高速数据传输和接收。RPC8211FS采用了交叉检测和自动校正、极性校正、自适应均衡、串音消除、回音消除、定时恢复和错误校正等功能，以提供10Mbps、100Mbps 或1000Mbps 的强大传输和接收能力。 MAC和物理层之间的数据传输是通过1000Base-T、10Base-T 和100Base-TX RGMII或SGMII接口的PHY进行的。RPC8211FS支持各种RGMII信令 电压，包括3.3、2.5、1.8和1.5 V。RPC8211FS还支持可配置为 SGMII、1000Base-X 或100Base-FX 的 SerDes 接口。RPC8211FS为QFN48封装，与RTL8211FSPin to Pin to Pin替代！ UTP电缆传输应用框图（UTP=RGMII；UTP =SGMII）

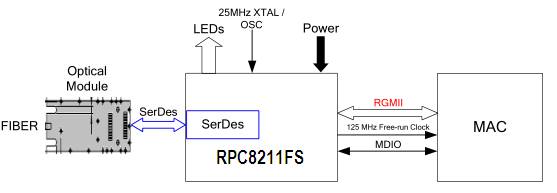

Fiber光纤传输应用框图（Fiber=RGMII）
二、显示屏桥接转换 1、LVDS eDP MIPI RxTx热销列表(注：红色为特价IC)
| | | | | | | | | | 2560×2048@60Hz 4K×2K@30Hz | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 3840x2160@60Hz 4096x2160@60Hz | | | | | | | | | | | | | |

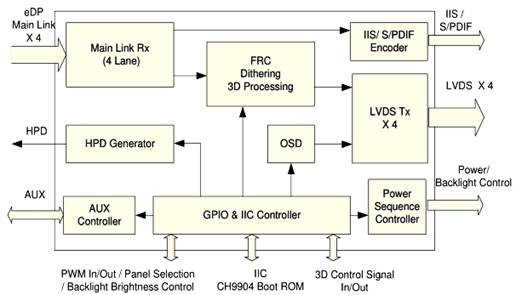

2、2/4PortLVDS Tx 2.1、CH7515 DP/eDP转2K/4K 4Port LVDS+IIS/SPDIF CH7515 DP/eDP转4Port LVDS+IIS/SPDIF，CH7515是一款兼容eDP v1.2的接收器，用于 嵌入式显示系统接收和解码高速交流耦合的差分信号到 RGB颜色格式。集成了4-CH LVDS发送器，该CH7515支持 LCD面板分辨率高达2K 2560×2048@60hz 或4K×2K@24/30hz。为确保TFT-LCD面板设计的灵活性，CH7515支持背光逆变控制、亮度调节和电磁干扰减少等显示增强功能。 ◆CH7515功能框图

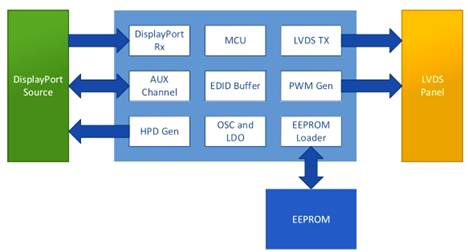

◆支持4-lane eDP输入，每链路速率1.62Gb/s or 2.7 Gb/s ◆支持输入RGB格式6/8/10Bit像素 ◆支持VESE和 CEA标准，支持QSXGA 2560×2048@60hz 或WQXGA2D 2560×1600@60hz ,和Full HD3D 1920×1080@120hz (每L/R眼框60hz)，支持10Bit图形色彩深度 ◆支持单端口、双端口和四端口LVDS输出接口,6/8/10Bit色深达400MHz像素速率 ◆支持2通道IIS/ SPDIF音频输出 ◆支持通过AUX 通道指令背光灯亮度动态控制，或通过PWM输入/ 输出接口控制背光亮度 ◆支持动态刷新频率(DDR)开关 ◆支持3种增强型工作模式：外接27MHz晶振，输入27MHz或14.318 MHz ◆支持eDP身份识别，面板电源热插拔检测 ◆128脚TQFP封装(14x14mm) https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDg2fDgyNTgwYWYxfDE3NDcwNzQ3ODd8MHw%3D 2.2、CS5211 DP/eDP转2Port LVDS CS5211 DP/eDP转2Port LVDS转换器，为低成本显示系统提供了灵活的配置。CS5211符合eDP 1.2，支持1.62 Gbps 和2.7 Gbps 的单轨道和双轨道模式。CS5211采用强大的服务器技术，可以以较低的误码率恢复高速串行数据。 CS5211LVDS发射机支持单端口和双端口模式。CS5211支持的最大分辨率是 WUXGA(1920x1200)。使用4个配置引脚，CS5211可以支持16个组合的不同面板分辨率和LVDS工作模式与一个EEPROM图像。通过优化设计，使用CS5211可以很好地节省BOM成本，为用户提供了一个便于编辑、生成和更新EEPROM映像的工具。该芯片集成了时钟源，节省了外部晶体，具有宽范围功率支持(核心功率为1.8-1.2V) ，节省了车载电源，CS5211总功率小于300mW，简化了电源网络设计。CS5211很容易集成到一个流行的低成本显示系统中。 ◆CS5211功能框图
◆支持2-lane DP v1.1端口接收, 兼容嵌入式eDP 1.2规范 ◆输入颜色深度18/24bit每像素的RGB格式 ◆支持18bit单/双端口，24bit单/双端口LVDS输出 ◆支持面板选择通过GPIO引脚控制 ◆加载Boot ROM自动上电 ◆通过I2C 总线或AUX 通道更新串行Boot ROM 数据 ◆芯片自动电源模式控制 ◆支持eDP身份验证，面板电源热插拔检测 ◆68pin QFN封装 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDg4fDYyOTg4ODA4fDE3NDcwNzQ3ODd8MHw%3D 2.3、MS90C386B LVDS（1Port）转RGB MS90C386B芯片能够将4通道的低压差分信号LVDS转换成28bit的TTL 数据。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 85MHz 时，24bit 的 RGB 数据、3bit 的 LCD 时序数据和1bit 的控制数据以 595Mbps的速率在每个LVDS 数据通道中传输。输入时钟频率为85MHz时，数据的传输速率为 297.5Mbytes/sec。此款芯片配合 MS90C385B，是解决高带宽、高速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。 ◆MS90C386B Pin to Pin替代THC63LVDF84B、DS90C386、DTC34LF86L，MS90C386B兼容MS90C386！ ◆MS90C386功能框图
◆频率范围：20-85MHz时钟信号，较少的总线减少了连线尺寸和费用，供电电源 3.3V，支持VGA、SVGA、XGA、SXGA，2.38Gbps 数据吞吐量，297.5Megabytes/sec带宽，减小LVDS摆幅来减小电磁干扰（300mV LVDS 摆幅），遵循TIA/EIA-644 LVDS 标准，TSSOP56 封装 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDkwfDc0YjVmMzdlfDE3NDcwNzQ3ODd8MHw%3D 2.4、MS90C385B/G RGB to LVDS（1Port） MS90C385B/G 芯片能够将28bit 的TTL 数据转换成4通道的低压差分信号LVDS。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 150MHz 时,24bit的RGB 数据、3bit 的 LCD 时序数据和1bit的控制数据以 1050Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为 150MHz 时，数据的传输速率为 525Mbytes/sec。MS90C385B/G的R_FB 管脚可以选择在时钟的上升沿或者下降沿有效。 ◇MS90C385B/G功能框图
◆MS90C385B封装TSSOP56, MS90C385G封装TFBGA56 ，MS90C385B兼容MS90C385。 ◆MS90C385B Pin to Pin替代：THC63LVD83D、DS90C385、DTC34LF85L ◆频率范围：20-150MHz 时钟信号，内核供电电源 3.3V，IO 供电电源1.8V 、3.3V 兼容，支持 VGA 、SVGA 、XGA 、SXGA， 支持扩展频谱时钟产生，内部集成输入抖动滤波器，减小LVDS 摆幅来减小电磁干扰（200mV 、345mV LVDS 摆幅可供选择），PLL 不需要外部结构，遵循TIA/EIA-644 LVDS 标准 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDkyfDU2YzQyNDkwfDE3NDcwNzQ3ODd8MHw%3D 3、4lane eDP Tx 3.1、NCS8801S RGB/LVDS转4lane eDP NCS8801S是一个低功耗的RGB/LVDS to eDP转换器，用于智能手机、 平板电脑、笔记本电脑等移动设备，支持高清eDP displays。NCS8801S支持4-lane eDP输出，分辨率最高WQXGA (2560×1600) ＠60hz。 ◆NCS8801S功能框图
◆NCS8801S既支持RGB转eDP,也支持1-2Port LVDS转eDP,应用市场广泛 ◆输出1/2/4lane eDP，1.62-2.7 Gbps/每条数据线 ◆RGB输入：支持18/24bit RGB接口，像素时钟达270MHz，支持SDR/DDR ◆LVDS输入：支持1-2Port LVDS输入接口，每对数据400Mbps-1Gbps, 支持通道极性交换 ◆支持I 2 C/SPI配置 ◆QFN-56 (7mm×7mm) 封装 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDk0fDFkZDE5OGUxfDE3NDcwNzQ3ODd8MHw%3D 3.2、LT8911EXB 4lane MIPI转4lane eDP LT8911EXB MIPI®DSI/CSI to eDP转换器，1Port MIPI输入接收，具有1个时钟通道和4个数据通道，每个数据通道的最大工作速率为2.0Gbps，最大输入带宽8.0Gbps。转换器解码输入MIPI®DSI/CSI 16/18/24/30/36bitRGB包，并将格式化的视频数据流转换为单链路符合VESA eDP1.4而输出1、2或4组可配置的数据通道，支持RBR (1.62gbps)和HBR(2.7gbps)链路速度。支持最大分辨率1920×1200@60Hz，内置可选的SSCC功能。LT8911EXB采用先进的 CMOS工艺制作，可在−40°c至85°c范围内工作。 QFN48 6mm×6mm封装。◆LT8911EXB框图
◆单端口MIPI®DSI接收：符合D-PHY1.2, DSI1.3 and CSI1.3标准，支持16/18/24/30/36-bit RGB 及YUV422格式，每个数据通道80Mb/s~2.0Gb/s，支持数据通道极性交换。 ◆eDP1.4发送 符合VESA eDP1.4标准，支持1/2/4数据通道，支持数据通道极性交换，支持PWM背光控制。 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDk3fDE1NDcxZGRhfDE3NDcwNzQ3ODd8MHw%3D 3.3、CS5801 HDMI转4K 4lane DP/eDP CS5801 是一个HDMI2.0 b toDP 的转换器。CS5801 具有HDMI2.0 b 输入，最大带宽可达18Gbps 。它支持4k@60Hz的最高分辨率。对于DP1.4 的输出，它由4 个数据通道组成，支持1.62 Gbps 、2.7 Gbps 、5.4 Gbps 的链路速率。内置的可选 SSC 功能降低了EMI 效应。芯片内核是基于一个32Bit 的RISC-V 嵌入式MCU 和SPI 闪存控制器。CS5801 适用于多个细分市场和显示应用，如显示器、移动系统及嵌入式应用。 ◆CS5801框图
◆兼容VESADisplayPort TM (DP/eDP) v1.4版本的发射器，支持HDCP 1.4和HDCP2.3与on-chip keys ◆支持RGB 4:4:4 8/10bitbpc和YCbCr 4:4:4、4:2:2 8/10bit bpc，仅需一个晶振就可以生成所有时序，支持调试用的一个UART ◆HDMI输入：HDMI 2.0b兼容支持6,8,10bpc，支持 DVI 模式，支持HDCP1.4/2.3，最大数据速率高达每通道6 Gbps，支持分辨率高达3840 x 2160@60Hz 或4096x2160@60Hz。 ◆eDP/DP 输出：支持4Lane高达 HBR2(5.4Gbps)输出，支持6,8,10bpcRGB输出，支持ASSR，支持1Mbps AUX通道。 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MDk5fDYwN2NhZGUwfDE3NDcwNzQ3ODd8MHw%3D

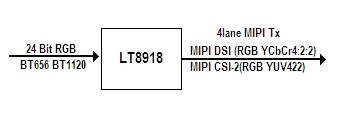

4、4lane MIPI Tx Rx 4.1、LT8918 RGB转4lane MIPI LT8918是一款高性能的MIPIDSI/CSI-2发送，用于移动显示面板或相机应用。LT8918TTL输入支持24位RGB和BT656/1120两种视频格式。最大输入像素时钟频率为SDR 148.5Mhz或DDR 74.25Mhz，用于1080p@60Hz high-end移动显示或视频采集应用。对于MIPIDSI/CSI-2输出，LT8918有1Port MIPIDSI或CSI-2发送，1个高速时钟通道和1~4个可配置的高速数据通道，最大工作在1.5Gb/s/lane，可支持总带宽高达6gb/s。LT8918采用CMOS工艺QFN64 7.5mm×7.5mm封装。1.8V单电源，支持100KHz和400KHzI2C控制，支持SPI控制，外部25MHz晶体基准时钟。可在-40°c至85°c范围内运行。 ◆LT8918框图
◆RGB输入：支持24位RGB和BT656/BT1120输入，支持SDR和DDR数据采样，可编程上升/下降沿时钟，支持1.8V和3.3V输入电压电平。 ◆MIPI DSI发送：符合DCS1.02、D-PHY1.1和DSI1.02，1条时钟通道和1~4条可配置数据通道， 每车道1.5Mb/s数据，分辨率高达1920×1080@60Hz，数据通道极性交换，支撑RGB666、RGB888，RGB565，16位YCbCr4:2:2，24位YCbCr4:2:2视频格式。 ◆MIPI CSI-2发送：符合D-PHY1.1和CSI-21.0，1条时钟通道和1~4条可配置数据通道，每通道1.5Mb/s，像素高达2M@60Hz，数据通道极性交换，支架RGB565、RGB666、RGB888，8bitYUV422视频格式。 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MTAwfDk0OTQ5MGZifDE3NDcwNzQ3ODd8MHw%3D 4.2、ICN6202 4lane MIPI转LVDS ICN6202是接收MIPI DSI输入,发送LVDS输出桥接芯片。MIPI DSI支持最多4组数据，每组数据最大运行速度为1Gbps，总体最大输入带宽为4Gbps，还支持MIPI定义的ULPS(超低功耗状态)。ICN6202 Decodes MIPI DSI 18bepp RGB666和24bpp RGB888数据包。 LVDS输出18或24位像素，25MHz 至154MHz，支持VESA或 JEIDA格式。ICN6202支持高达FHD (1920x1080)和WUXGA (1920x1200)的视频分辨率。 ◆ICN6202框图
◆支持MIPI ® D-PHY1.00.00版和MIPI ® DSI1.02.00版 ◆接收配置1、2、3和4个通道，每个通道最高可达1Gbps ◆接收由DSI定义的18bpp RGBb666和24bpp RGB888数据包 ◆输出时钟范围25-154MHz的单接口LVDS ◆LVDS可以由MIPI HS时钟或外部参考时钟生成 ◆支持VESA orJEIDA格式的LVDS输出，LVDS输出引脚顺序可以灵活调换 ◆电源供电1.8 V，ICN6202采用QFN40封装 https://www.eechina.com/forum.php?mod=attachment&aid=MjU5MTAyfGIxYmE5YzBlfDE3NDcwNzQ3ODd8MHw%3D 联系方式：朱先生 18126125171 13714033198(可加微信) QQ:709365451 5、8lane V-by-One HS Tx （完善中…）
|
发表于 2022-8-11 17:09:07
