【现货供应】有极性RS-485接口芯片MS1285，最高传输速率10Mbps

18025319604

产品规格书： MS1285农生18025319604.pdf (626.25 KB)

2022-6-24 17:32 上传

点击文件名下载附件

一、产品简述
MS1285/MS1285M/MS1285D 是一款半双工、±20kV ESD，可 应用于 RS-485 通信系统的收发芯片，传输和接收速率可达 10Mbps。片内集成瞬态保护功能保护器件不受 IEC61000 静电放 电(ESD)和瞬态放电(EFT)的影响。此器件具有宽的共模电压范 围，这使得此期间适合于长电缆运行上的多点应用。
二、主要特点
 总线引脚保护
  ±20kV 的人体模型(HBM)保护
  ±12kV IEC61000-4-2 接触放电
  +4kV IEC61000-4-4 快速瞬态突发
 总线最大连接个数：256
 数据速率：300bps 至 10Mbps
 工作电压范围 4.5V-6.0V
 三态输出
 兼容其他 485 芯片
三、应用
 工业自动化
 电表
 加热、通风和空调环境系统(HVAC)
 DMX512 网络
 过程控制
 运动控制
 RS485 接口

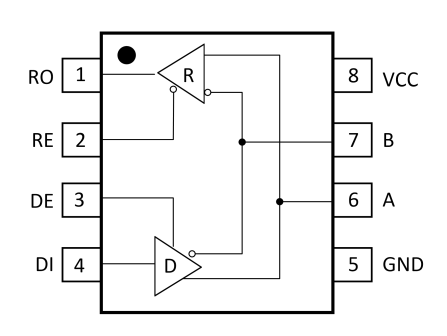

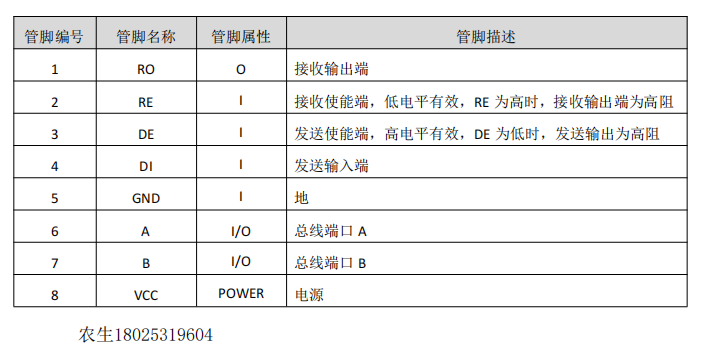

管脚说明及应用


我司是深圳市鑫邦旺电子科技有限公司，主要代理杭州瑞盟科技和江苏润石，杭州瑞盟主要涉及马达驱动，模数转换器（ADC）,数模转换器（DAC）,接口芯片（485、422、232等系列），运放等；江苏润石主要涉及模拟开关、电平转换、74系列逻辑IC、基准芯片等，欢迎咨询18025319604
