口算训练机/儿童数学宝/计算器LCD显示驱动IC-VK1621B 可提供方案开发/技术支持

18824662436

产品品牌：永嘉微电/VINKA
产品型号：VK1621
封装形式：LQFP44/48、SSOP48、SDIP28、DICE裸片
产品年份：新年份
联 系 人：陈锐鸿
联 系 QQ：3618885898
联系手机：18824662436
原厂直销，样品免费，技术支持，价格优势。

概述：
VK1621是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的 LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显 示数据，也可通过指令进入省电模式。

特点：

• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器（OSCO,OSCI）
• 可外接256kHz时钟源（OSCI）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为32x4位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

• 3/4线串行接口

• 软件配置LCD显示参数

• 写命令和读写数据2种命令格式

• 读写显示数据地址自动加1

• 3种显示数据的访问方式

• VLCD脚提供LCD驱动电压（

• 封装：

SSOP48(300mil)(15.9mm x 7.5mmPP=0.635mm)

LQFP48(7.0mm x 7.0mm PP=0.5mm)

LQFP44(10.0mm x 10.0mm PP=0.8mm)

SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm)

DICE裸片

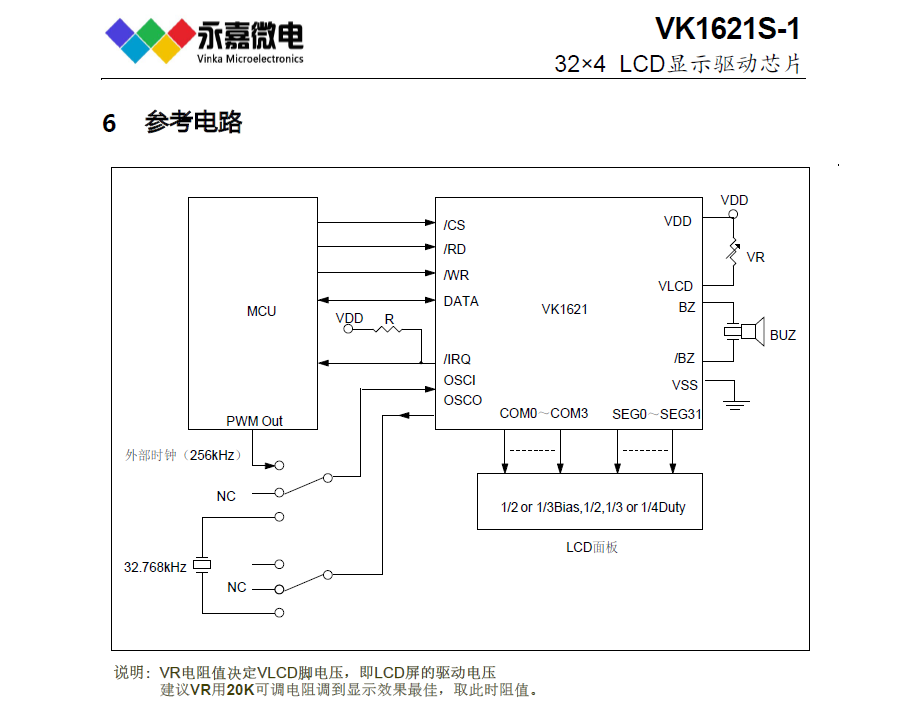

VK1621S-1_V1.3-CN.pdf (4.61 MB)

2022-6-23 09:05 上传

点击文件名下载附件

VK0256B_V1.3-CN.pdf (4.05 MB)

2022-6-23 09:05 上传

点击文件名下载附件

VK1056_V1.3-CN.pdf (4.14 MB)

2022-6-23 09:05 上传

点击文件名下载附件

VK1072D_V1.3-CN.pdf (4.31 MB)

2022-6-23 09:05 上传

点击文件名下载附件

VK1622S_V1.3-CN.pdf (4.27 MB)

2022-6-23 09:05 上传

点击文件名下载附件

LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg*4com  6*3  6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2           偏置电压1/2 1/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3               偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com         偏置电压1/4     LQFP-44
VK0256   2.4V～5.2V  32seg*8com         偏置电压1/4     QFP-64
VK0256B  2.4V～5.2V  32seg*8com         偏置电压1/4      LQFP-64
VK0256C  2.4V～5.2V  32seg*8com         偏置电压1/4     LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2            偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com            偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com             偏置电压1/4    LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com         偏置电压1/4   LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com         偏置电压1/5   LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com16*8         偏置电压1/31/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com12*8         偏置电压1/31/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com8*8          偏置电压1/31/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com  4*8        偏置电压1/31/4   I2C通讯接口    SOP-16
VK2C22A  2.4～5.5V 44seg*4com             偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4～5.5V  40seg*4com           偏置电压1/21/3   I2C通讯接口    LQFP-48
VK2C23A  2.4～5.5V  56seg*4com52*8         偏置电压1/31/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com           偏置电压1/31/4  I2C通讯接口    LQFP-48
VK2C24   2.4～5.5V  72seg*4com 68*860*16     偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V  15seg*4com           偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.5～5.5V  32seg*4com           偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.5～5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5～5.5V  36seg*4com          偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：
VKS118   2.4～5.2V  118seg*2com           偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.4～5.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128
