型号：VK36N3D
品牌：VINKA/永嘉微电
年份：新年份

概述
VK36N3D具有3个触摸按键，可用来检测
外部触摸按键上人手的触摸动作。该芯片
具有较高的集成度，仅需极少的外部组
件便可实现触摸按键的检测。
提供了3路直接输出功能。芯片内部采用
特殊的集成电路，具有高电源电压抑制
比，可减少按键检测错误的发生，此特 性保证在不利环境条件的应用中芯片仍具
有很高的可靠性。
此触摸芯片具有自动校准功能，低待机电
流，抗电压波动等特性，为各种触摸按
键+IO输出的应用提供了一种简单而又有
效的实现方法。

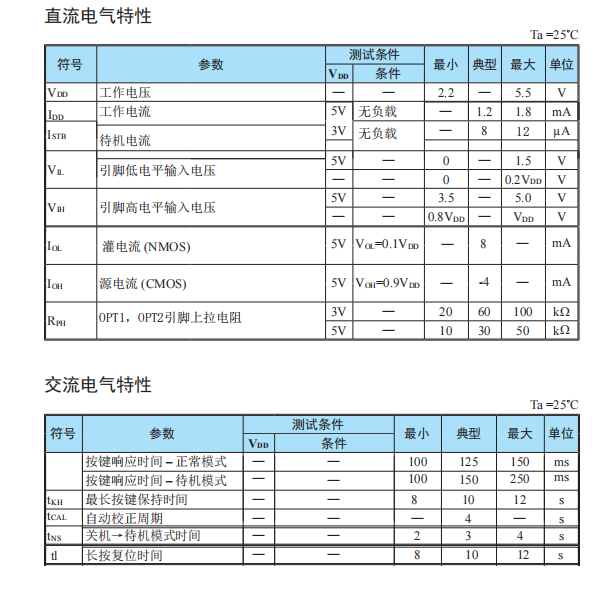

特性
工作电压：2.2V~5.5V
低待机电流10uA/3V
低压重置(LVR)电压2.0V
4S自动校准功能
可靠的触摸按键检测
4S无键触摸进入待机模式
防呆功能长按10S复位
上电0.3S为稳定时间禁止触摸
具备抗电压波动功能
上电时OPT1脚选择输出高有效还是低有效
上电时OPT2脚选择直接还是锁存输出
有键触摸KEY_FLAG脚改变电平
专用管脚外接电容(1nF-47nF)调整灵敏度
极少的外围组件

应用领域
移动电源，电子烟等消费类产品
台灯手电筒等LED照明类产品
墙壁开关等小家电类产品
门禁指纹锁等安防类产品

LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2            偏置电压1/2 1/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3                偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com          偏置电压1/4      LQFP-44
VK0256   2.4V～5.2V  32seg*8com          偏置电压1/4      QFP-64
VK0256B  2.4V～5.2V  32seg*8com          偏置电压1/4       LQFP-64
VK0256C  2.4V～5.2V  32seg*8com          偏置电压1/4      LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2             偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com             偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com              偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com          偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com          偏置电压1/5    LQFP-100/QFP-100/DICE
