多图预警 | 保姆级教程带你学会如何重设PCB外框、边框线！
发布时间：2022-6-14 15:17
发布者：望友科技
|
大家在望友软件使用过程中有时会遇到数据读入后显示的PCB外框、边框线不对的情况，会觉得一筹莫展不知所措。 其实解决方法很简单，今天就以图文模式带大家梳理一遍操作流程，保证你看完就学会怎么处理。Let's go !

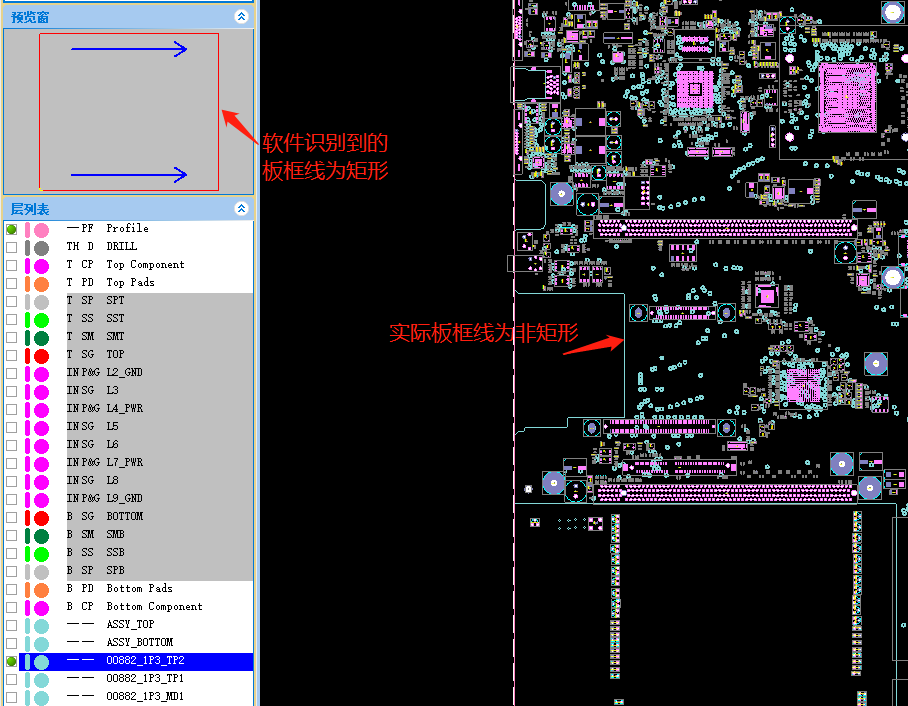

重设外框、边框线有3种情况，以DFM软件为例分别进行操作说明 01 一、读入的是CAD数据，边框是正确的，外框线是错误的 如下图：

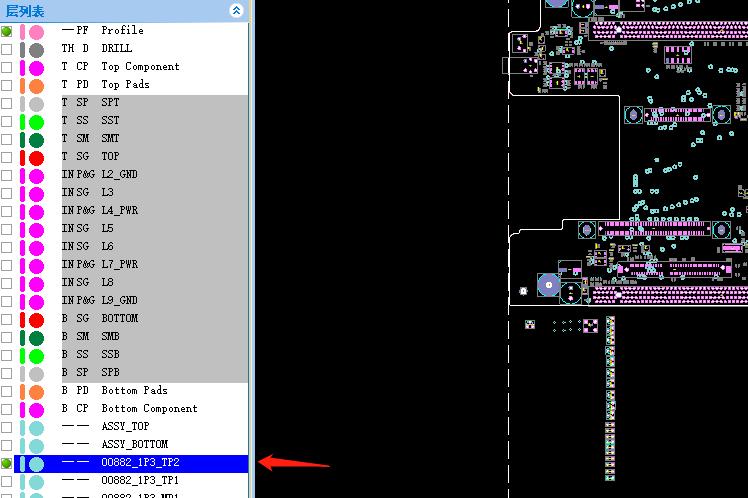

这种情况下我们就可以进行如下操作： 1. 在层列表中选中包含实际板框线的层（看实际情况进行选择）

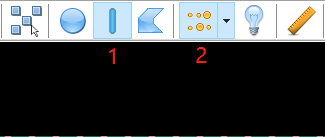

2. 参考下图进行选择：选定位置2为“对象模式”，位置1对象类型选择为“线”

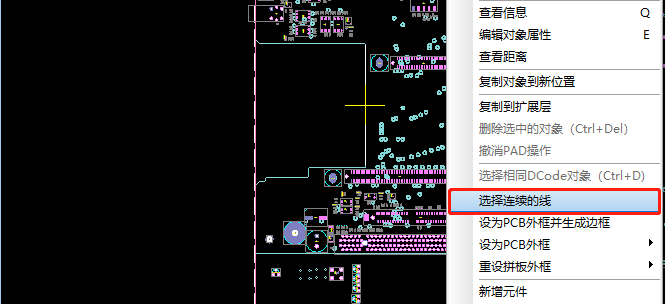

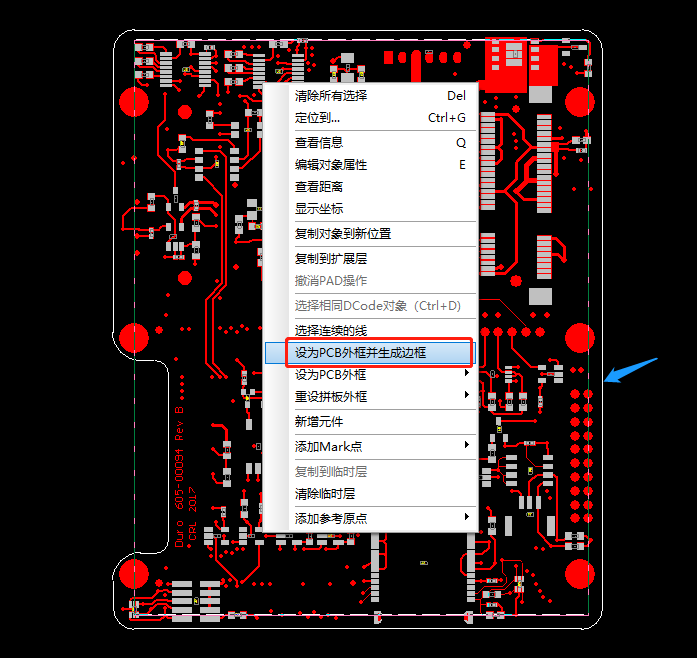

3. 点住鼠标左键拖动选中实际板框线（选中后线段为白色），鼠标右键菜单选择“选择连续的线”，完成操作后实际板框线变为白色的选中状态。

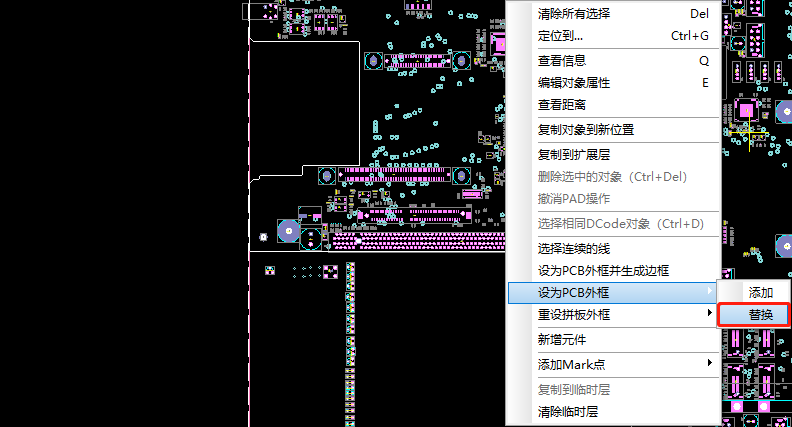

4. 鼠标右键选择菜单“设为PCB外框→替换”

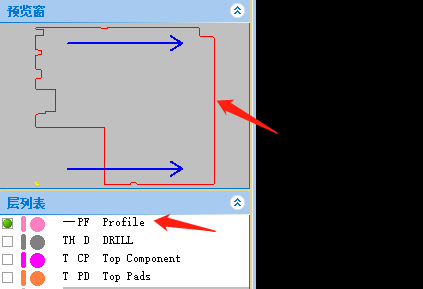

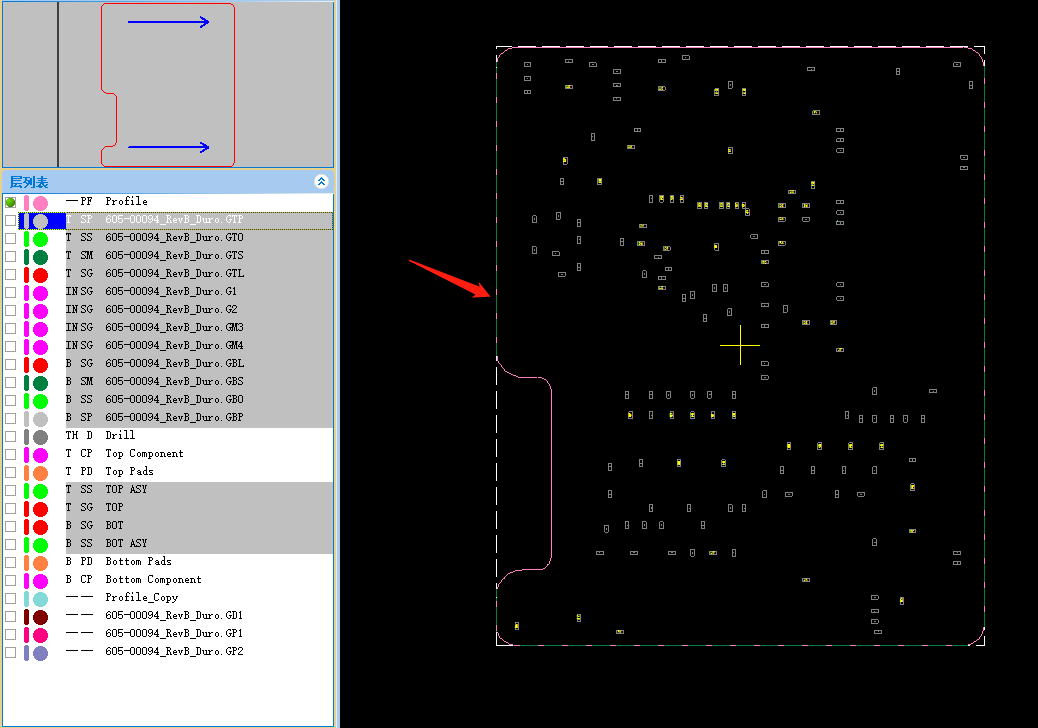

这4步操作完成后，可以看到左侧预览窗显示的PCB实际板框外形（确认层列表中 PF层是选中的状态）

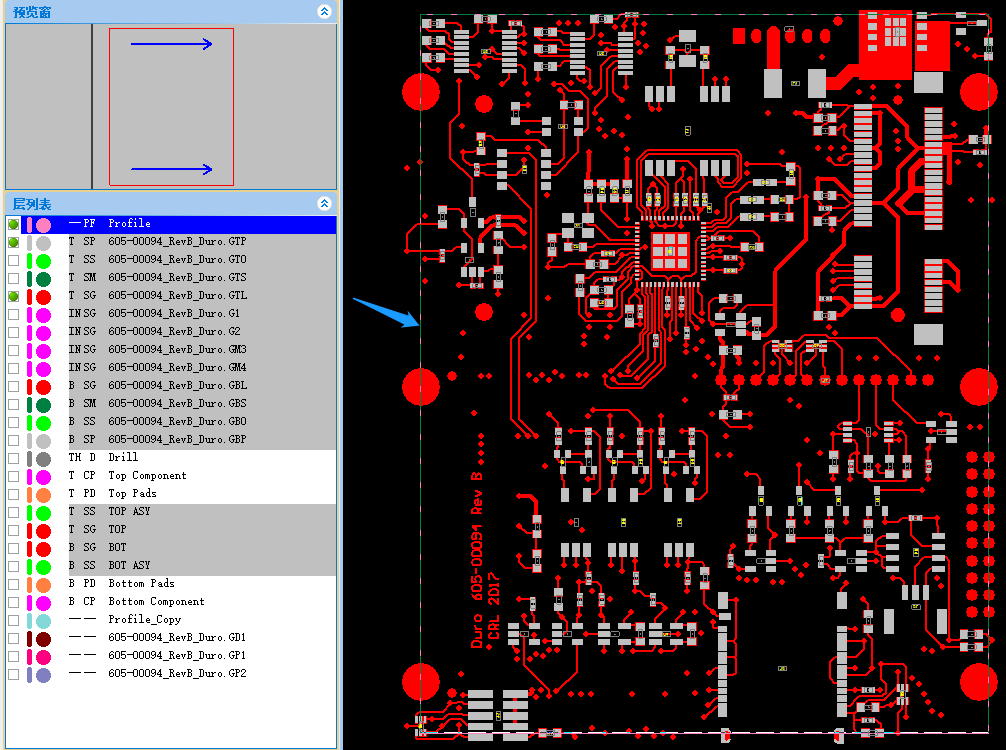

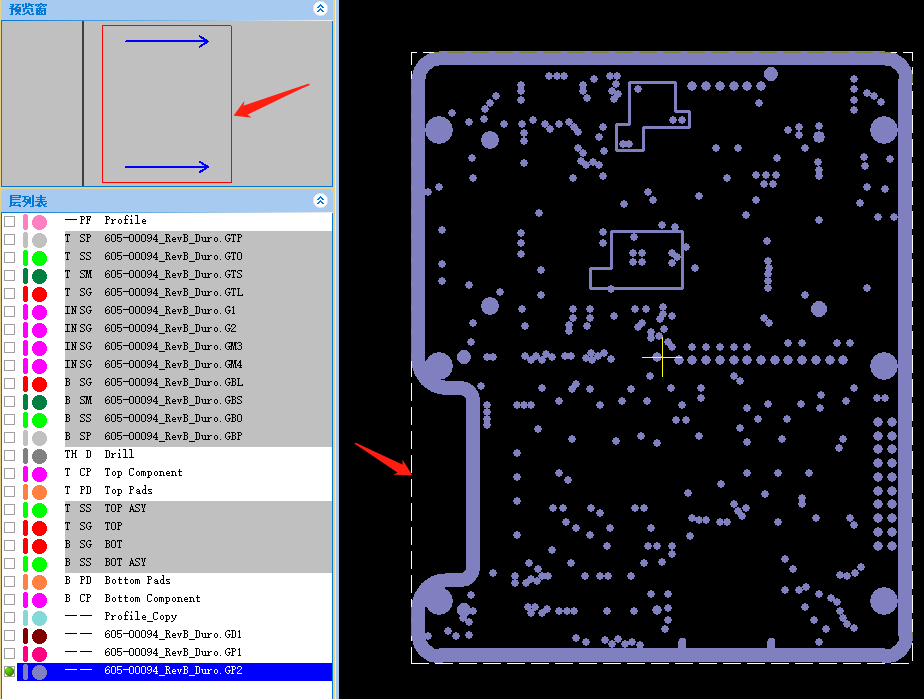

02 二、外框线和边框线都不对，需要重设 一般这种情况出现在XY坐标+Gerber数据上，也有某些EDA软件因为没有专门的板框层，绘制的时候每个设计师的习惯不统一导致的。 下图所示的是读入XY坐标+Gerber数据以后，软件并不能通过Gerber自动获取到外框线，软件根据XY坐标的最大范围给了一个示意外框和边框。
这种情况下我们就可以进行如下操作： 1. 参考下图进行选择：选定位置2为“对象模式”，位置1对象类型选择为“线”(其它软件切换为对象模式即可)
2.打开包含外框线的层
3.点住鼠标左键拖动选中实际板框线（选中后为线段白色），鼠标右键菜单选择“选择连续的线”，完成操作后实际板框线变为白色的选中状态。
这样就完成了外框和边框的设置

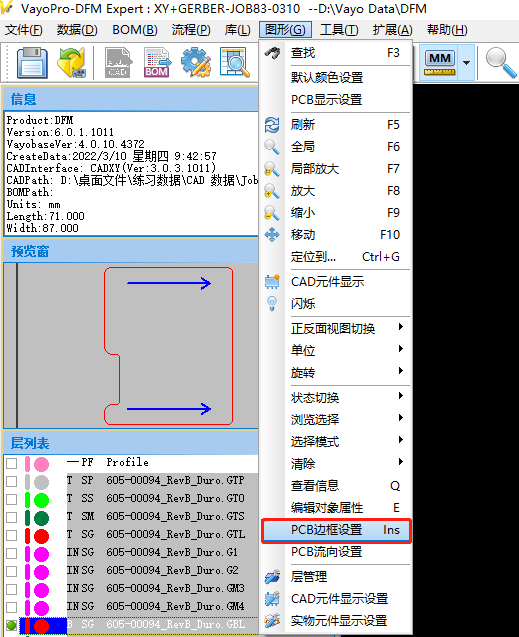

03 三．客户提供的数据不包含外框信息 极少数会出现这种情况，我们可以通过框选图形进行设置。 1.打开“图形”菜单，选中“PCB边框设置”
2.打开可以框选的参考层，在“PCB边框设置”框中，选择框选设置

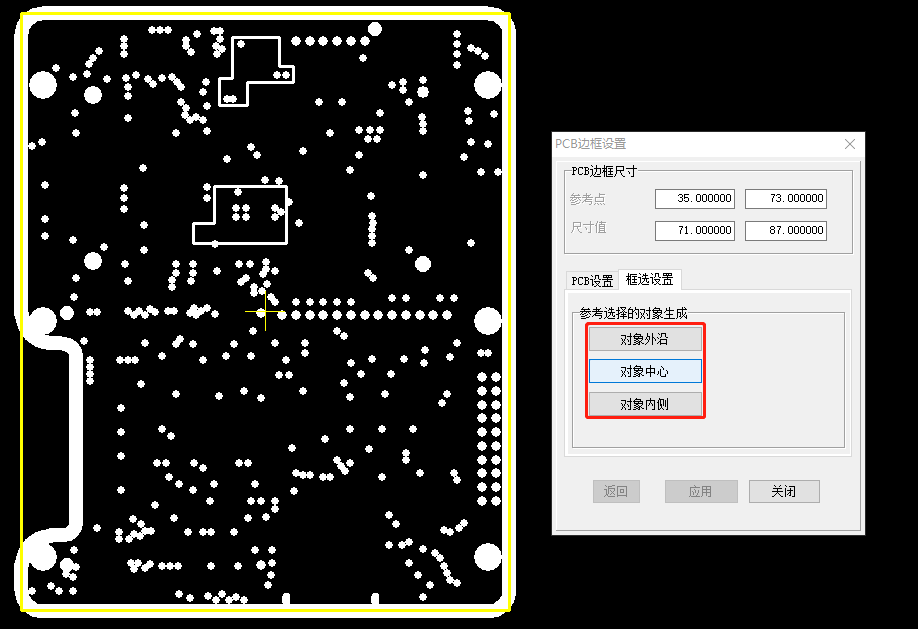

3.点住鼠标左键框选后，根据实际需要选择“对象外沿、对象中心、对象内侧”，来生成边框
4.选择后“应用”，就完成了边框的设置

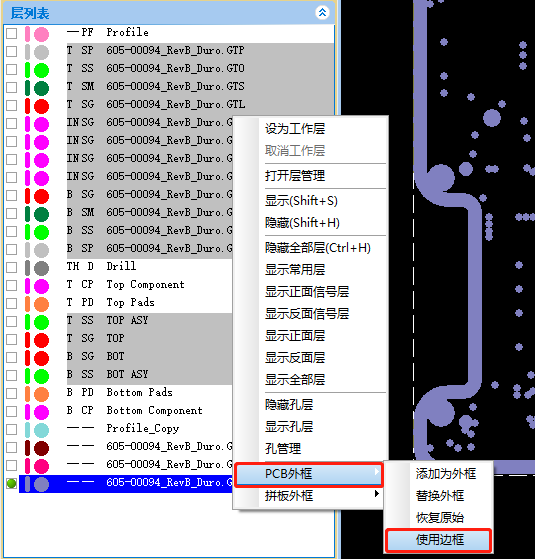

5.接下来设置外框：在层列表区任意位置，鼠标右键菜单选中“PCB外框”菜单，选择“使用边框”
6.这样就通过框选方式把PCB外框和边框都变成了自己框选的矩形
以上就是本次教程的所有内容了， 分为三种情况，每种情况的步骤都清清楚楚 绝对堪称保姆级教程！ 如果觉得本期干货教程还可以的话 别忘了点个赞哟！ |
