TAS6100A 系列 TPMS 胎压测试方案

汽车胎压监测传感器、智能钥匙测试系统

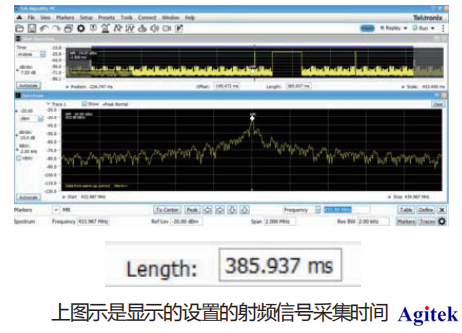

TAS6100A 系列的长时间射频采集

对于 TPMS、PKE 来说，一般的频谱仪基本捕捉不到完整的射频信号，而 TAS6100A 系列是可以采集长达2S 的射频信号，既可以完整采集、分析一帧数据波形，也可以准确测量出一帧数据的时间

射频信号的调制特性分析及射频编码解调

TPMS、PKE的射频的调制一般采用ASK或FSK的方式，调制质量分析主要是针对 ASK 和FSK 数字调制来测试调制的精度、调制指数等参数，确保设备有正确的调制方式，调制指数和精度符合要求，从而不影响通信质量。

应用领域TPMS、PKE 的数据一般采用 NRZ 编码，或者曼彻斯特编码方式，研发工程师设计产品后，如果想清楚传感器的信息是否正确，是没有一个合适的方法，而TAS6100A 系列分析仪具备的 ASK/FSK 的信息解码功能，可以对传感器发射的信息进行解码，来评判系统的稳定性，并验证信息的正确与否。

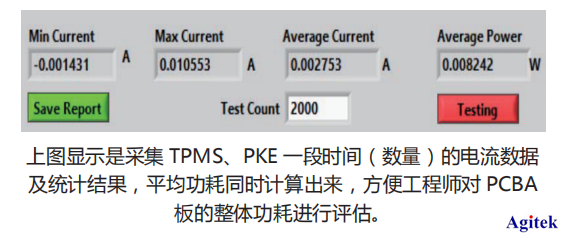

TPMS、PKE 的供电特性测试

TPMS、PKE 要求功耗极低，才能保证的长期使用，所以低功耗设计很重要，一般，非工作时段工作电流通常小于 100 nA，而正常发射时段工作电流可达到 5‐12 mA。

SMU 是泰克科技旗下 KEITHLEY 吉时利的源表，SMU可以提供低于 pA 级别的测量能力，同时它能提供 DC电源，无论是测试电池，还是测量 PCBA 板，或是TPMS 系统测试，SMU 可以满足 TPMS 的小电流分析和测试要求。

对于需要高速的观察 TPMS 的电流波形，那么 SMU能提供 1MS/s 的电压和电流采集能力，同时保证了TPMS 的耗电测量。

TAS6100 系列 TPMS、PKE 分析仪配置
