【MS5194T、MS5195T】国产IC用于替代AD7794、AD7795的型号分享,P=P替代

[复制链接]
发表于 2022-5-12 18:26:52 | 显示全部楼层 |阅读模式
产品简述
MS5194T/MS5195T 为适合高精度测量应用的低功耗、低噪 声、六通道差分输入的 24bit/16bit 模数转换器。其内部集成了 低噪声输入缓冲器、低噪声仪表放大器、精密低噪声、低漂移内 部带隙基准,也可采用外部差分基准电压。其片内还集成可编程 激励电流源、burnout 电流源和偏置电压发生器。偏置电压发生 器可将通道的共模电压设置为 0.5*AVDD。 此芯片采用外部时钟或内部时钟,输出数据速率可通过软件 设置数据更新速率为 4.17Hz 到 470Hz。电源电压范围为 2.7V 到 5.25V。MS5194T/MS5195T 采用了 TSSOP24 封装。
主要特点
1、RMS 噪声:MS5194T 在 16.7Hz 为 40nV
2、功耗:典型值为 400uA
3、集成低噪声、可编程增益仪表放大器
4、集成低温漂电压基准:5ppm/°C
5、更新速率:4.17Hz 到 470Hz
6、集成 50Hz/60Hz 限波滤波器
7、集成可编程电流源
8、集成内部时钟振荡器
9、集成内部 burnout 电流、激励电流
10、集成片内偏置电压发生器
11、电源电压:2.7V 到 5.25V
12、工作温度范围:-40°C 到 105°C
应用
1、热电偶和 RTD 测量
2、衡器应力检测
3、气体分析和血液分析
4、工业过程控制和仪器仪表
5、液相和气相色谱仪
6、6 位 DVM

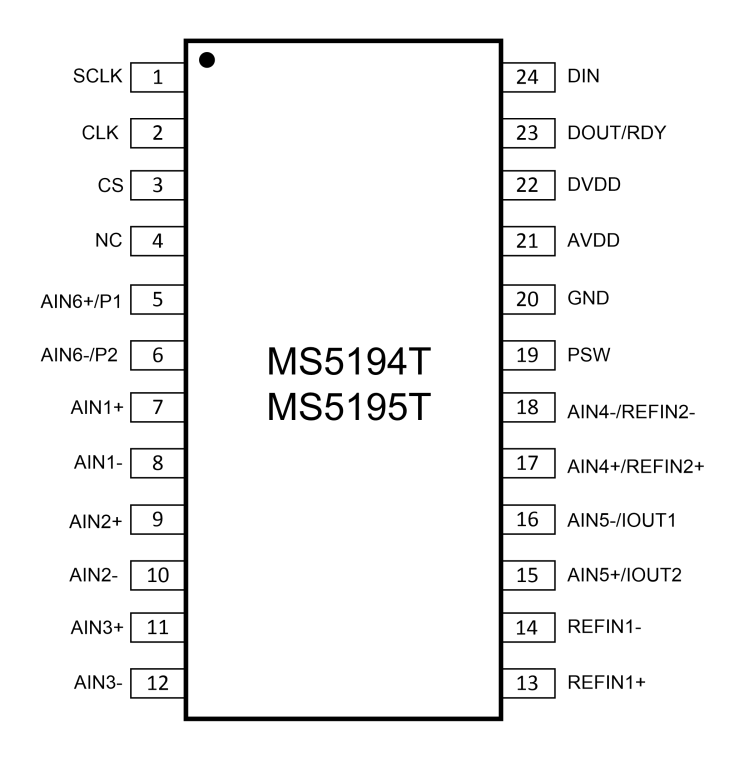

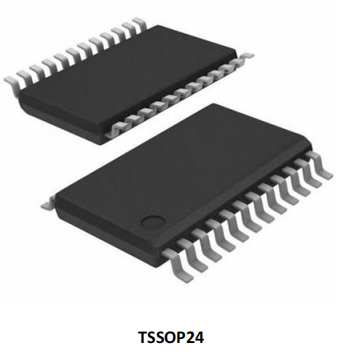

封装图、管脚图和内部框图
屏幕截图 2022-05-12 180520.png
屏幕截图 2022-05-12 180429.png
屏幕截图 2022-05-12 182404.png
【MS5194T、MS5195T】是24/16 位 ∑-Δ ADC,替代AD7794、AD7795。P=P
 楼主| 发表于 2022-5-16 09:49:09 | 显示全部楼层
价格优势,供货稳定,欢迎咨询18025319604
