产品型号:VKD233DG
产品品牌:永嘉微电/VINKA
封装形式:DFN6
产品年份:新年份

VKD233DG 概述:

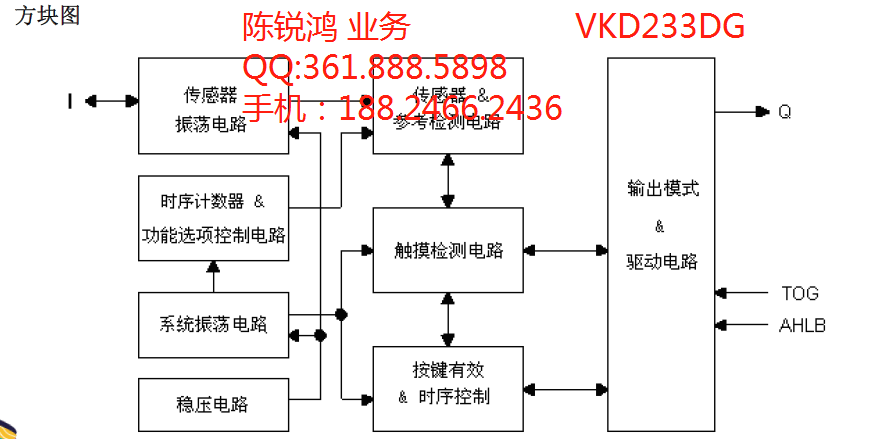

VKD233DG DFN6是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC应用上的特性。

特点:
★  工作电压2.4V ~ 5.5V
★  内建稳压电路提供稳定的电压给触摸检电路使用
★  内建低压重置(LVR)功能
★  工作电流 @VDD=3V﹐无负载
低功耗模式下典型值 2.5uA、最大值5uA
★   最长响应时间大约为低功耗模式 220ms @VDD=3V
★  可以由外部电容 (1~50pF) 调整灵敏度
★  稳定的人体触摸检测可取代传统的按键开关
★  提供低功耗模式

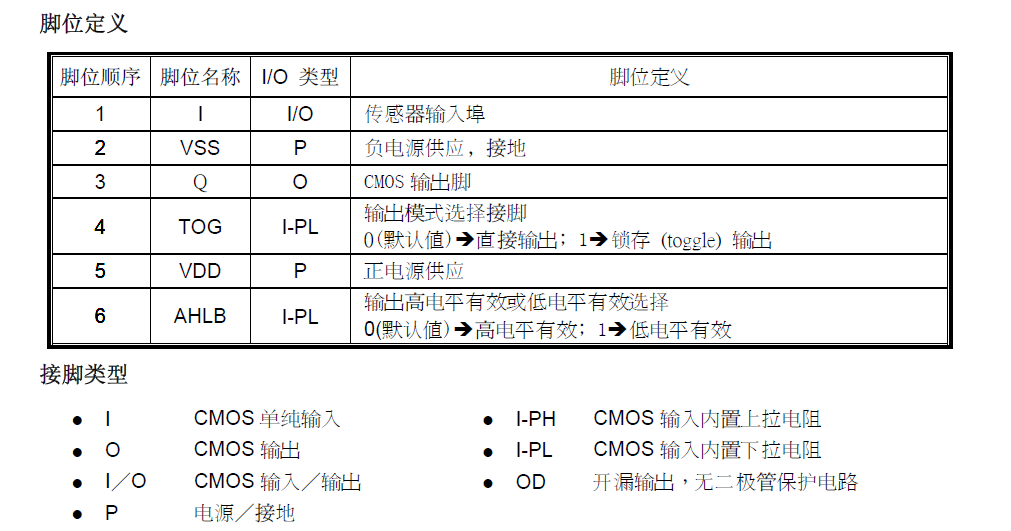

★  提供输出模式选择 (TOG pin)
可选择直接输出或锁存 (toggle) 输出
★  Q pin 为 CMOS 输出﹐可由(AHLB pin) 选择高电平输出有效或低电平输出有效
★  上电后约有0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
★  自动校准功能
刚上电的8 秒内约每 1 秒刷新一次参考值﹐若在上电后的8 秒内有触摸按键或 8 秒后仍未触摸按键,则重新校准周期切换为 4 秒

VKD223EB --- 工作电压/电流:2.0V-5.5V/5uA-3V  感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD223B ---  工作电压/电流:2.0V-5.5V/5uA-3V  感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD233DB --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流:2.4V-5.5V/1.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6 (开漏输出)
通讯接口:开漏输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  感应通道数:2  封装:SOT23-6
通讯接口:直接输出,低电平有效  固定为多键输出模式,內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰:
VK3601L  --- 工作电压/电流:2.4V-5.5V/4UA-3V3  感应通道数:1  1对1直接输出
待机电流小,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOT23-6
VK36N1D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:1  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK36N2P --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2    脉冲输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK3602XS ---工作电压/电流:2.4V-5.5V/60UA-3V  感应通道数:2  2对2锁存输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK3602K --- 工作电压/电流:2.4V-5.5V/60UA-3V   感应通道数:2   2对2直接输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK36N2D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8
VK36N3BT ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码锁存输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BD ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BO ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码开漏输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP8/DFN8(超小超薄体积)
VK36N3D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
