高精度源表IV扫描PD二极管
发布时间：2022-4-19 15:11
发布者：whpssins
|

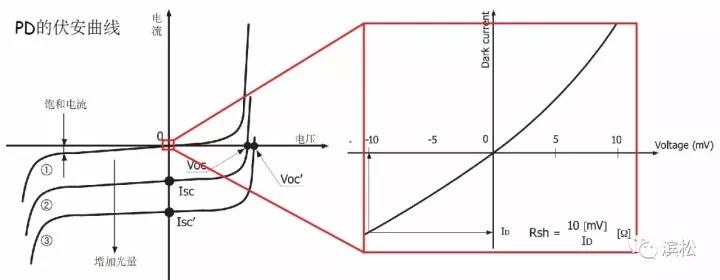

光电二极管（Photo-Diode）是由一个PN结组成的半导体器件，具有单方向导电特性。光电二极管是在反向电压作用之下工作的，在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。 光电二极管PD测试要求测试基本连线图如下：
光灵敏度（S,Photosensitivity） 光谱响应范围（Spectral response range） 短路电流（Isc，Short circuit current） 暗电流（ID,dark current） 暗电流温度系数（Tcid,Temp. coefficient of ID） 分流电阻（Rsh, Shunt resistance） 噪声等效功率（NEP,noise equivalent power） 上升时间（tr,Rise time） 终端电容（Ct）& 结电容（Cj） …… 光电二极管PD测试所需仪表S系列台式源表/CS系列插卡式源表； 示波器； LCR表； 温度箱； 样品探针台或者定制夹具； IV测试分析软件； 典型测试指标
电压量程及精度； 电流量程及精度； 采样速率高； IV测试分析软件功能； 高精度源表IV扫描PD二极管常见问题1、国产源表与进口源表相比有哪些优势？ 答：普赛斯S系列源表完全对标2400，可测量电压和电流范围更宽。软件上不仅提供指令集，还支持C++和Labview的SDK包，更便于测试系统的集成。 2、CS插卡式源表在测量PD时Z大可以做到多少个通道？ 答：1003CS拥有最高容纳3子卡的插槽，1010CS拥有最高容纳10子卡的插槽，普赛斯子卡均能放入这两种主机，目前已开发，CS100、CS200、CS300、CS400、CBI401及CBI402子卡，其中CS100、CS200、CS300为单卡单通道，CS400、CBI401及CBI402为单卡四通道，卡内4通道共地。使用10插卡主机时，用户可实现Z达40通道的配置，用户针对实际情况可以选择不同的子卡实现Z优性价比搭配。 |
