吉时利2230G系列高功率 3 通道可编程电源

agitek2008

主要特点

●一种 195 W 型号、两种 375 W 型号可供选择.

●195 W 型号有两条 30V, 3A通道和一条 5V, 3A通道

●375 W 型号有两条 30V, 6A 通道或两条 60V, 3A 通道和5V,3A通道

●所有通道都独立控制并隔开，为各种测试设置供电

●所有通道都有远程传感功能，可以为负载准确提供编程电压

●设置和监测输出电压，0.03% 基本准确度和 1 mV 分辨率

●监测负载电流，0.1% 基本准确度和 1 mA 分辨率

●低噪声线性稳压，<1 mV rms 纹波和噪声

●多条通道串联，输出最高 60 V 电压；两条或三条通道并联，输出最高 15 A 电流 (2230G-30-6)

●同时显示三条通道的电压和电流输出，立即观测每种输出状态

●USB、GPIB 和 RS-232 接口和后面板连接，方便地进行自动测试

应用

Series 2230G 电源特别适合测试：

● 高功率模拟 ICs

● 汽车电路

● 电信设施电路

● LED 驱动器电路

隔离独立输出，提供最大的灵活性

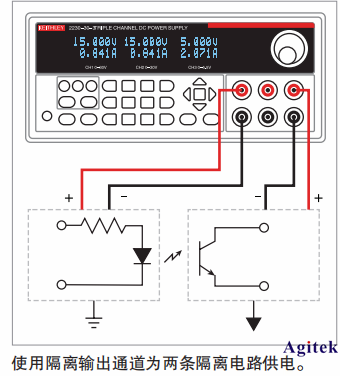

Series 2230G 高功率电源的每条输出通道都与其他通道独立，电气上与其他通道隔开。因此，这些电源可以为光隔离或变压器相互隔开、拥有不同基准点的电路供电。隔离通道不需要第二台电源，就可以为其中一条隔离电路供电。

2230G-30-3 和 2230G-30-6 的两个30V输出串联起来，可以输出最高60V的电压，支持3A或6A负载电流容量。在需要更高的负载电流时，可以把每个电源中的两条通道或全部三条通道并联起来。2230G-30-6 可以从两条30 V 通道中提供 12 A 电流。如果测试电路最大只要求5V电压，那么可以把全部三条通道并联起来，提供最高15A的电流。

Series 2230G 电源拥有显示和控制功能，简化了通道串联和并联。显示屏会指明选择的是串联模式还是并联模式，显示总串联电压或并联电流输出。电源还管理着通道，确保每个通道输出的值相等。如果想为双极模拟电路供电，可以把Series 2230G 电源的通道 1 和通道 2、30 V 和 60 V 通道连接起来，为正电路和负电路供电。电源拥有跟踪模式，可以使用一个控制操作，同时改变两台电源的输出。在电压变化时，跟踪的两条通道的幅度可以一起变化，也可以按用户规定的比率变化。因此，可以简便地在指定电压工作范围内测试双极电路、模块或器件

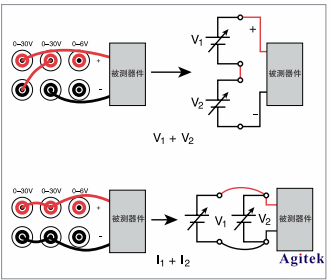

串联30V通道，把电压输出扩展到60V。并联通道，扩大电流输出容量。例如，把2230G-30-6的全部三条通道并联起来，输出最高15A的电流。

节约空间，最大限度地缩短自动测试系统中的测试线长度

尽管 Series 2230G 电源能够输出 195 W 和 375 W，且是线性低噪声电源，但它们仅 2 U 高、半机架宽。紧凑的外形节省了宝贵的机架空间，有助于最大限度地减少测试系统尺寸。此外，Series 2230G电源同时带有前面和后面输出连接，因此电源的测试线达到了最短。如果使用后面板输出连接，那么可以防止测试线意外接触，改善了测试系统的可靠性。
