Vayo-CAM365功能详解（三）
发布时间：2021-11-1 17:35
发布者：望友科技
|
7.便捷查看PCB细节 （1）CAM365 具有强大的右键功能，不同模式下对应不同的右键功能，查看非常方便：

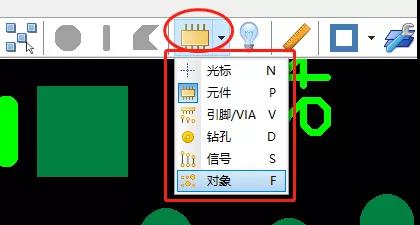

图1模式选项
图2对象模式右键功能
图3元件模式右键功能 （2）除右键外，CAM365还有超强的鼠标按键功能，在细节查看方面也极其简便，利用鼠标左右键和滚轮即可任意选择、拖动、放大、缩小，大家一试便知，不再赘述。

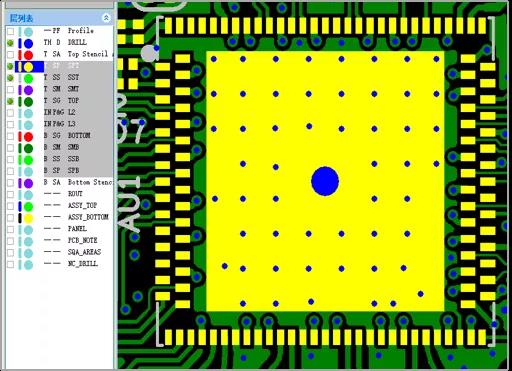

图4 （3）CAM365 亦满足 SMT 制造中心各种查看，如： 1) 查看焊盘大小、间距； 2) 查看 PTH 接地焊盘走线宽度； 3) 查看走线是否从焊盘窄边引出； 4) 查看焊盘扇出线是否采用泪滴加固； 5) 查看阻焊定义的焊盘； 6) 查看板边器件与板边的距离； 7) 查看 PCB 尺寸，计算拼板利用率； 8) 查询元件坐标； 9) 查看插件元件与 SMD 元件距离； 10) 元件分布检查； 11) PCB 截图，工艺文件制作； 12) …… （4）CAM365 查看优势： 1) 软件自动识别各图层属性，进行智能分配； 2) 层与层之间堆叠后不会遮蔽图层底层图层显示； 3) 右键快捷功能一键查看；

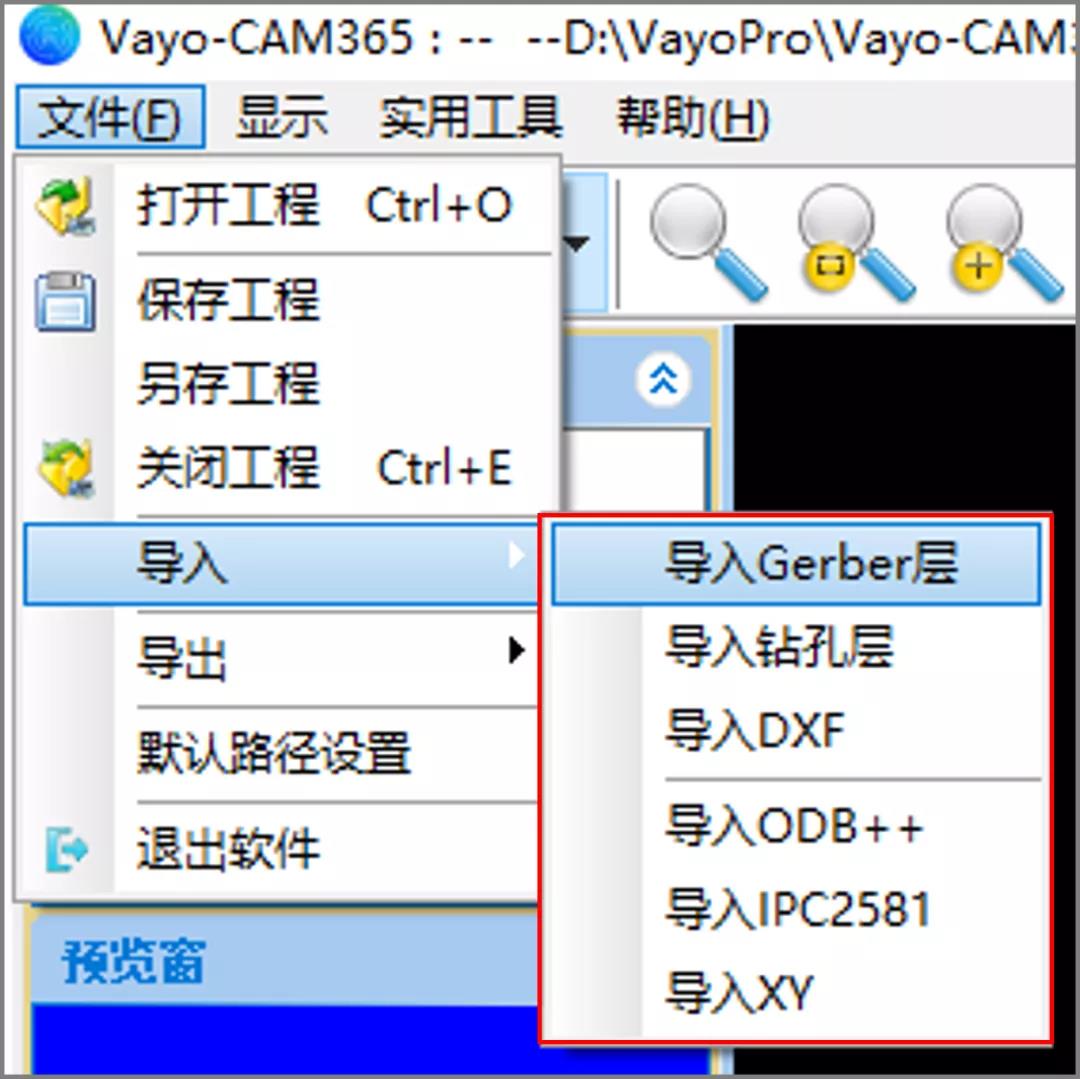

图5 8.数据格式转换 首先，列举一下 CAM365 支持数据导入类型： 1) Gerber 2) Drill 3) DXF 4) ODB++ 5) IPC2581 6) XY坐标
图6 模式选项 其次，CAM365 支持数据导出类型： 1）Gerber ODB++ 转出 Gerber； IPC2581 转出 Gerber。 2）DXF Gerber 转出 DXF； ODB++ 转出 DXF； IPC2581 转出 DXF。
图7 将任选图层输出为 Gerber

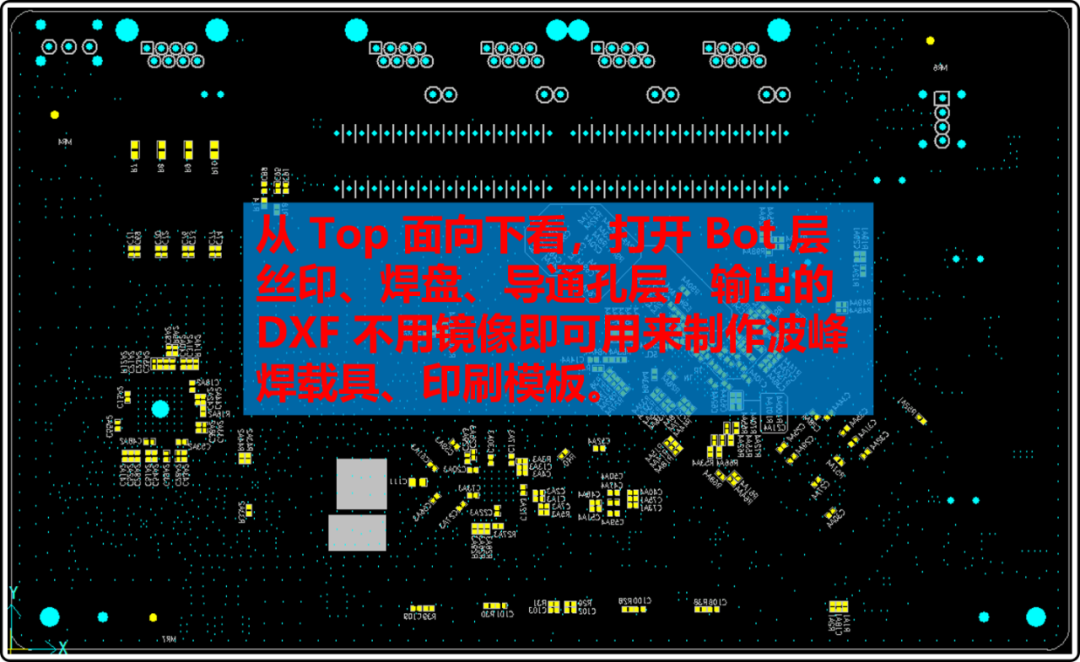

图8 将任选层输出为 DXF
图9 利用模板快速设计特殊开口设计
图10 右键将图 4 开口输出为 DXF 9、钢网开口设计 软件支持使用 Gerber、ODB++、IPC2581 数据类型读入后做开口设计，首先根据当前使用的数据类型按照以下流程进行，如下图11与图12所示。

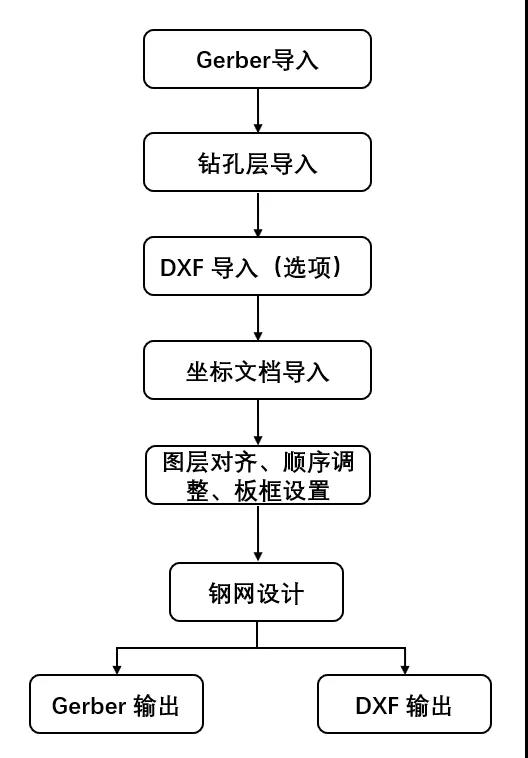

图11 Gerber 数据导入做开口设计流程
图12 ODB++/IPC2581数据导入做开口设计流程 完成上图中“钢网设计”前的各步骤后，此时进入开口设计步骤，详细说明如下： 步骤一、设置工作层： 如下图13，在层列表中选中SP层后点击右键，弹出如图14对话框，选择“设为工作层”，当出现下图红色箭头指示的图标，表示当前层已设置为工作层。
图13设置工作层

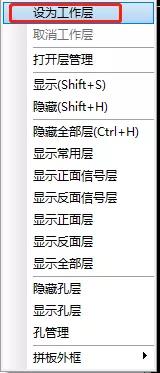

图14 右键菜单选项 步骤二、将特征切换为对象模式 ：

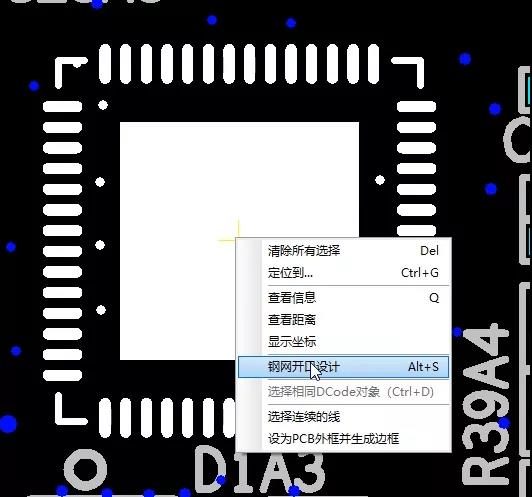

图15模式切换 步骤三、框选焊盘，右键选择“钢网开口设计” ：

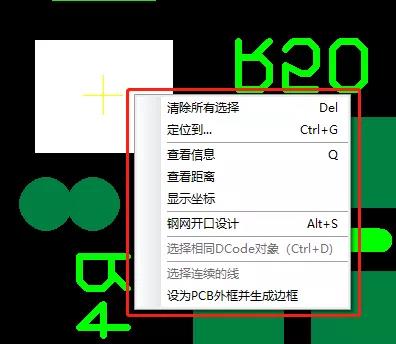

图16 右键菜单

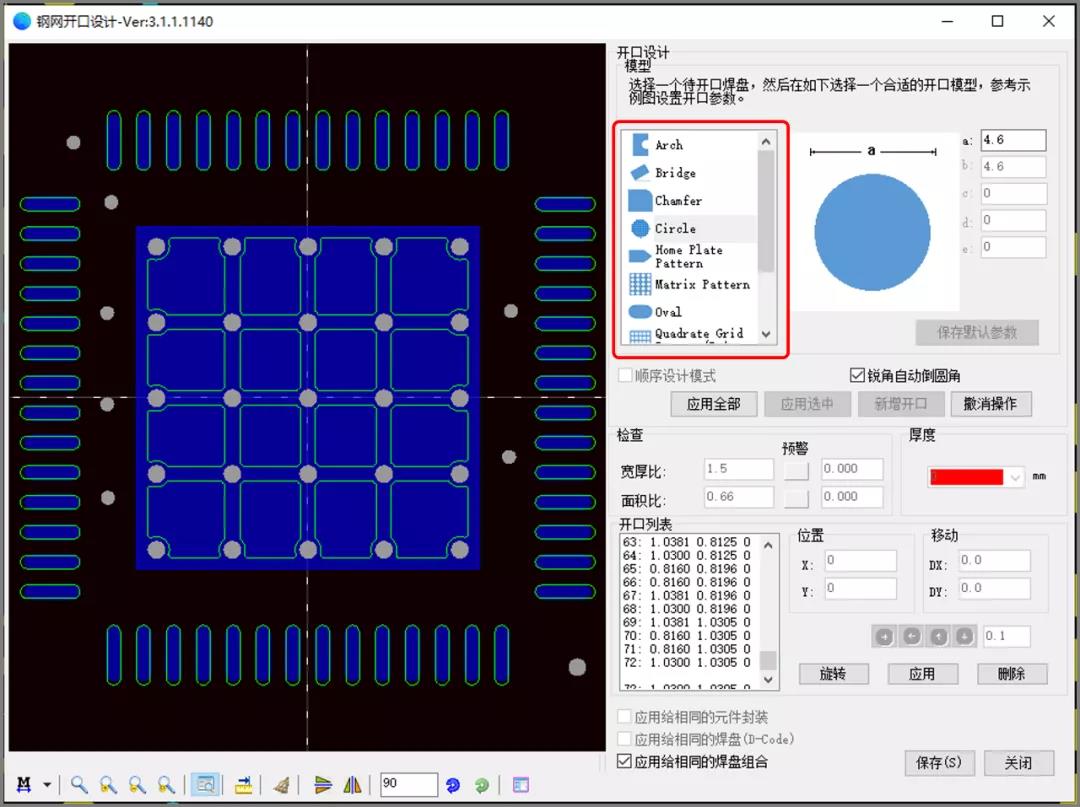

图17 开口设计界面 进入该界面后，请参照上面的视频设计。软件中自带有丰富的开口模板供快捷设计各类开口。 |
