Vayo-CAM365功能详解（二）

（1）导入数据源 Gerber（或者ODB++/IPC-2581)；

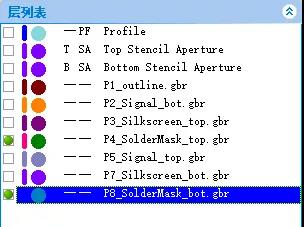

（2）左下方层列表中隐藏不需要的层，显示焊盘层；

图1

（3）在工具栏选择“元件\对象”模式；

图2

（4）按下鼠标左键框选焊盘，选中测量对象；

图3

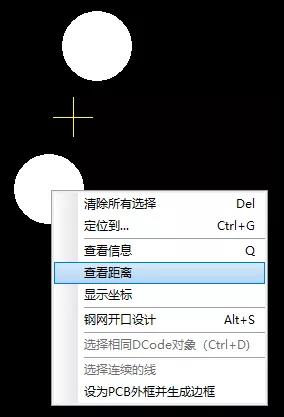

点击右键，选择“查看距离”；

图4

图5

（1）导入数据源 Gerber（或者ODB++/IPC-2581)；

（2）左下方层列表中隐藏不需要的层，显示焊盘层；

图6

（3）在工具栏选择“元件\对象”模式；

图7

（4）按下鼠标左键框选器件焊盘，选中器件；

图8

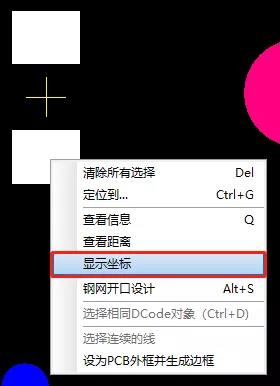

点击鼠标右键，选择“查看坐标”；

图9

图10

（1）导入数据源 Gerber（或者ODB++/IPC-2581)；

（2）菜单栏点击“实用工具\工程比较”；

图11

提示保存工程，选择“是”，保存后弹出以下窗口：

图12

（3）在B工程路径栏导入待比较的数据，把需要比对的层拖动到左边窗口“B工程的层”下方对应层位置，如下图红框所示，详见文末操作视频；

图13

（4）勾选需要比较的层，点击上图“对比”按钮，自动生成对比报告；

图14

视频讲解如下链接：https://mp.weixin.qq.com/s?__biz=Mzg3MzYxODM0Mg==&mid=2247493214&idx=1&sn=1c4d3bdc7a2961d0f4ca5ef73198f53d&chksm=cedfe897f9a861815999d259f1738430d06457b8c0c45c94a4de3667ee2fc505b75852298e46&token=1089890750&lang=zh_CN#rd
