Aigtek线束线材测试仪在航空器航天器线束线材温升问题解决中的应用
发布时间：2021-5-28 09:32
发布者：aigtek
|
现在基本家家有车，而爱车的性能与安全，可以说是广大车主最在乎的点，这就要求车辆从零配件到动力核心等都要层层把关，保证安全。那么你对作为汽车“神经系统”的汽车线束又有什么了解呢？ 今天就想给大家分享一一些有关汽车线束的基本技术要求和检测内容，希望能给大家带来帮助 基本技术要求 一:测线束的长度: 1主干线的长度， 2.支线的长度， 3.分支点的长度， 4.保护套管与护套的距离(即裸露电源的长度) 以上线束的基本尺极限偏差应符合表一规定

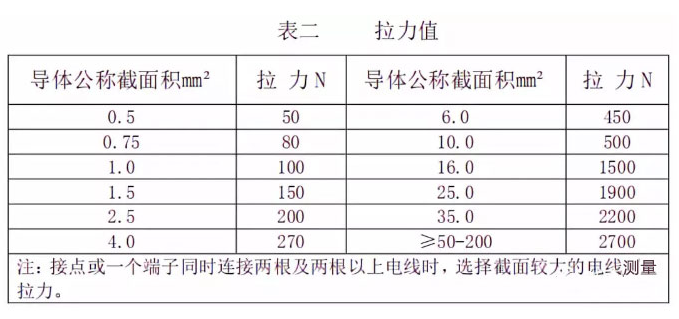

二:压接处及牢固性检测 1.电线无损伤。 2.采用无特殊要求压接方法时，端子应分别压紧在导体和绝绿层上，导体不应压断，绝层不应压入导体压接部位，在图一所示的a区中可见电线导体，但不能妨碍插接。 3.绝绿层压接部位经不少于3个循环的弯折试验后，在图一所示的b区中仍可见绝缘层。 4.端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表二规定
一、成品检测内容
二、实验清单 在汽车线束出厂检测中，还需要用到合适的线束测试仪，最好是像ATX-3000S系列台式线束测试仪这种能具备更完善的功能的，就比如耐压、绝缘电阻、通断瞬断之类的，都可以一台搞定。
绝缘测试检测电压DC50V-750V 耐压测试检测电压AC50V-500V 四线制电阻测试，测试精度最小0.002欧 自学习功能，可快速检测线束的通路、短路、断路等连接关系，帮用户进行数据对比分析，测试报告自动记录，最大测试点可达65536，通道可快速扩展，拥有兼容智能化测试软件及大型数据库，高压检测后可自动复位，让检测更安全，支持WIFI无线通信，控制端口RS232，USB等接口可选，外设连接便利，单机操作或电脑操作皆宜，配置win10操作系统与10寸多点式电容触摸屏，测试操作更便捷，科技感十足。 |
