CS8516应用于收音机的5V-15V宽电压AB/D类切换功能贴片式单声道音频功放IC

发布时间：2021-4-26 14:23 发布者：eechina

作者：深圳市永阜康科技有限公司

传统AB类音频功放效率一般是55%左右。用常规的芯片封装输出功率超过5W就容易出现过热保护。必须外加散热器才能正常使用。特别是AM/FM等收音机厂家既要把功率做大又要保证收音机接收效果，迫于无奈只能这样处理。因为AB类音频功放对收音机接收效果是零干扰。传统的AB类音频功放芯片如TEA2025/KA2206/TDA2030需外加散热器是人工后焊工序，必然会影响生产效率以及直通率，还有产品外壳设计的局限性。

深圳市永阜康科技有限公司针对收音机、车载音响的应用需求，推广这一款无需散热器，内置防破音AB类/D类切换单声道20W音频功放IC_CS8516。CS8516在AB类工作模式在12V供电时无需外加散热器可持续输出20W功率，效率比传统的AB类功放高5%以上；其5V-15V宽电压供电满足双节/三节锂电及12V铅酸电池的应用；根据不同喇叭腔体三种防破音可选，满足不同市场的音质需求；扩频工作模式方便EMI认证测试；输出无滤波节省外围成本；采用高效EQA16贴片封装提高生产效率，实现PCBA小型化。

AB类音频功放属于线性放大器，对于音频信号失真度，还原度相对D类音频功放先天有优势或者易于设计处理。所以一般AB类音频功放的听感偏暖，偏柔和，相对舒适。D类音频功放一般声音都偏硬，尖锐，偏吵！所以在一些电源直供，对音质要求较高的应用场合CS8516是理想的选择。

音频功放的防破音功能现已非常成熟，对于音频响应动态范围，适应不同的音频信号源，以及音质听觉感受有明显作用。然而电源电压9V以上的音频功放内置防破音功能型号市面少之又少。CS8516内置防破音功能，12V左右供电最大程度发挥其音质效果。

CS8516应用特性
描述
输出功率
PO at  10% THD+N, PVDD = 15V
RL = 4 Ω 30W(D MODE NCN OFF）
PO at  10% THD+N, PVDD = 12V
RL = 3 Ω 25W(D MODE NCN OFF）
PO at  10% THD+N, PVDD = 12V
RL = 4 Ω 19W(AB MODE）
AB类使用的最高电压不得超过12V,负载不得低于4Ω
PO at  10% THD+N, PVDD = 9V
RL = 2Ω  20W(D MODE NCN OFF）
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
工作电压范围：5V到15V
扩频功能
固定64倍增益，集成10K输入电阻,640K反馈电阻
内置三种防破音模式
无需滤波的Class-D结构
最高93%的效率(PVDD=12V)
高电源抑制比(PSRR)：在217Hz下为70dB
启动时间 (200ms)
静态电流 (18mA)
低关断电流 (1μA)
过流保护，短路保护和过热保护

1. CS8516脚位图以及管脚说明

2. CS8516音频功放+CS5095 USB 5V三节锂电充电管理应用原理图

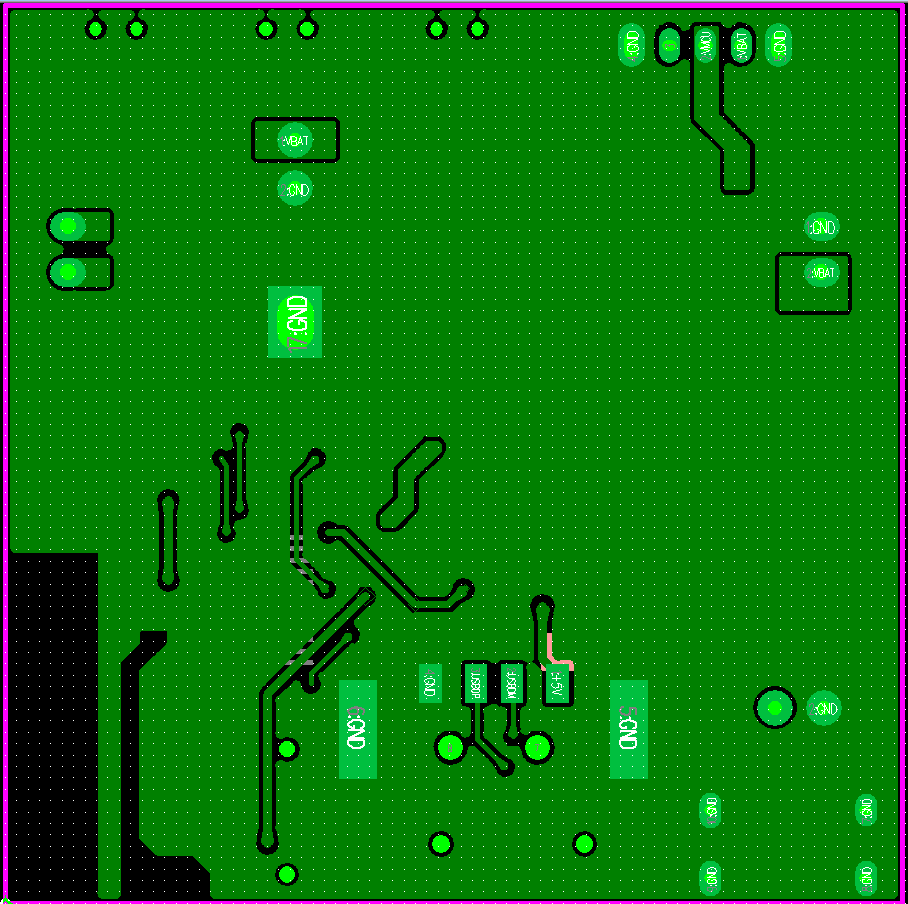

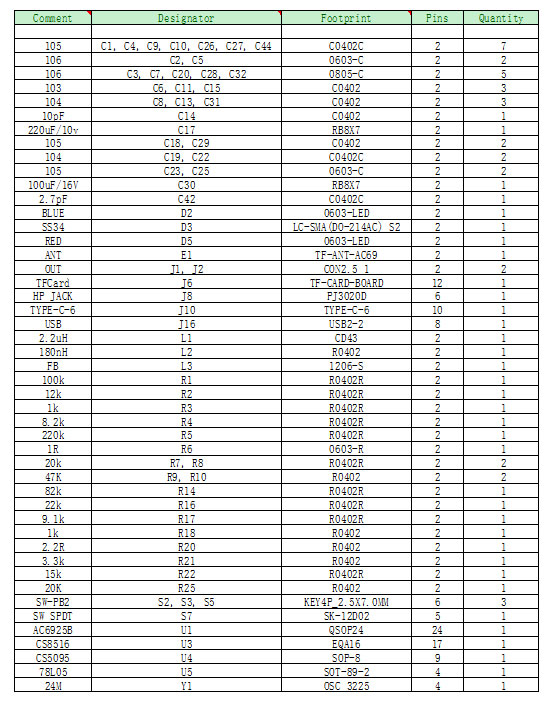

说明

基于CS8516音频功放+CS5095 USB5V三节锂电充电管理组合解决方案。采用3节锂电池串联12.6V做电源；功放芯片采用CS8516,实现20W/4欧单声道功率输出；充电采用CS5095E，5V输入给三节锂电池串联充电，省掉充电的适配器，无需3C认证。
