用LM324制作的声音探听器

发布时间：2010-1-10 17:29 发布者：我爱电路图

关键词：声音 , 探听 , 制作

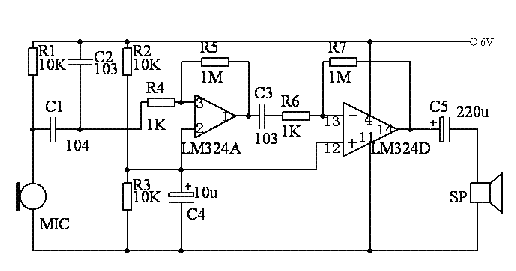

电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。利用它就能听到很远处人耳无法直接听到的微弱声音。
　　
注意事项

1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图
2、R1=R2，取值范围在10K---100K间
3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，
4、本机灵敏度极高，试机时不要靠近MIC讲话!
