RF105 I/Q 928～902 MHz数字扩频收发器

发布时间：2011-6-21 10:54 发布者：电路图分享

关键词： RF105 , 收发器

RF105是完全集成的收发器。它能够提供发射、接收和频率合成等功能，用于902～928 MHz ISM频段的数字扩频系统(DSS)，可实现发射和接收信号直接转换及时间分割转接(TDD)，使电路的复杂性减到最小。RF105适合在DSS无绳电话、数字扩频系统、无线局域网、跳频扩频系统、无线调制/解调器、无线安全系统和仓储控制系统等领域应用。

主要技术特点如下：

·I/Q调制/解调方式；

·41个可编程信道，信道间的频率间隔为600 kHz；

·完全集成的合成器，VC0内包含谐振器；

·接收电压增益为105 dB；

·工作电压为2.7～4.5 V；

·工作电流为65 mA，睡眠模式电流为100 μA；

·与RF106功率放大器组合成900 MHz DSS无线电，完全符合ISM频段FCC Part 15 规则。

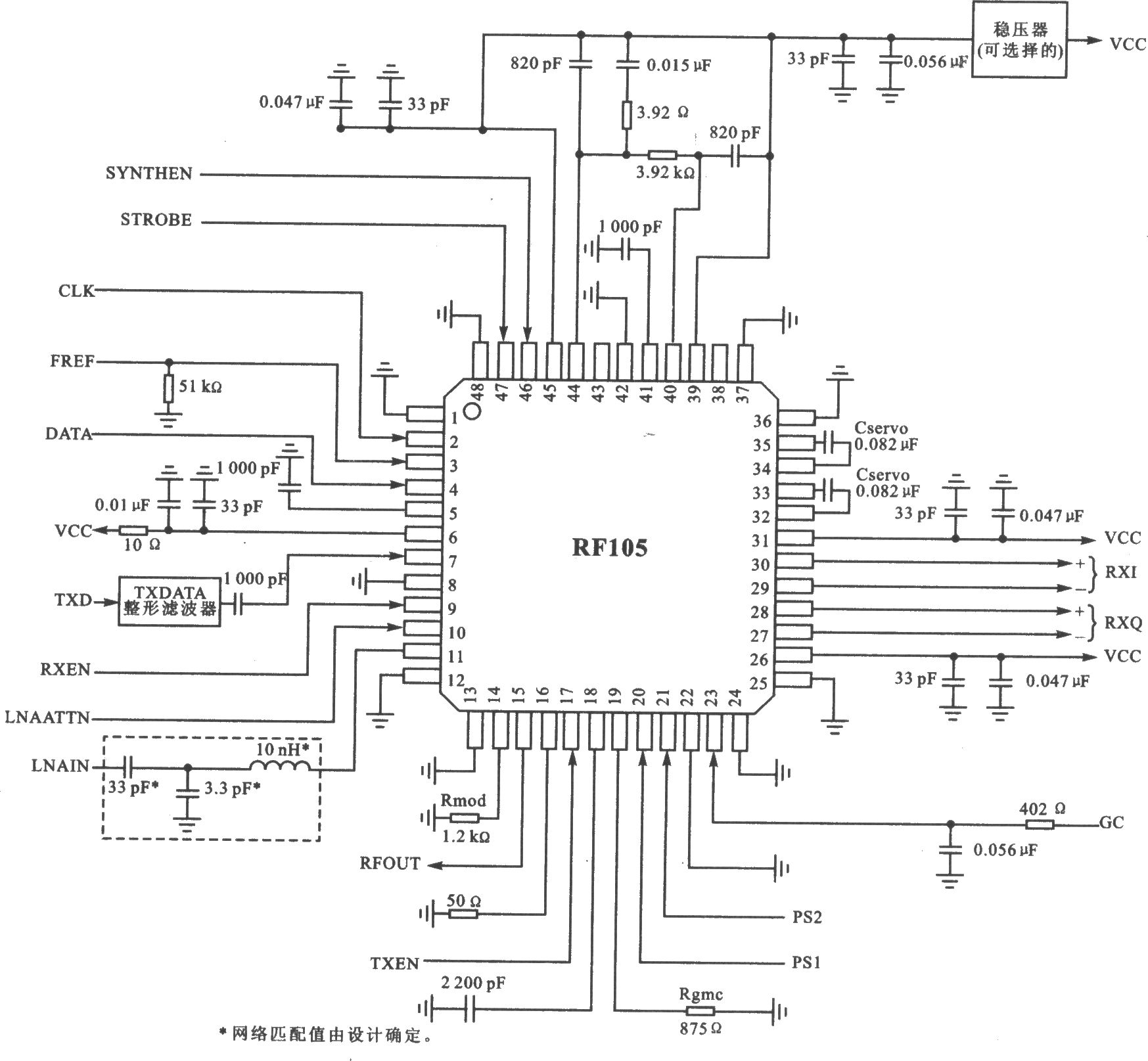

RF105的应用电路
