RF2926 AM/FMASK/FSK/OOK 915/ 868/433 MHz双变换收发器

发布时间:2011-6-21 10:54    发布者:电路图分享
关键词: RF2926 , 收发器
RF2926是专为低成本使用而设计的调频收发器,应用在美国915MHz ISM频段和欧洲433/868 MHz ISM频段,适合在无线抄表系统、无线进入系统、无线安全系统和电池供电便携式设备中应用。

主要技术特点如下:

·工作频率为300~1000 MHz ISM频段;

·FM/FSK/ASK/OOK调制和解调方式;

·灵敏度高达-99 dBm;

·输出功率达 5 mW(在433 MHz);

·工作电压为2.7~5.0 V;

·电流消耗:发射模式为10.9~37.3 mA,接收模式为10~18 mA,低功耗模式仅为1 μA;

·具有上变频器和下变频器;

·单独的发射(TX)、接收(RX)和锁相环(PLL)使能控制线,允许半双工工作。

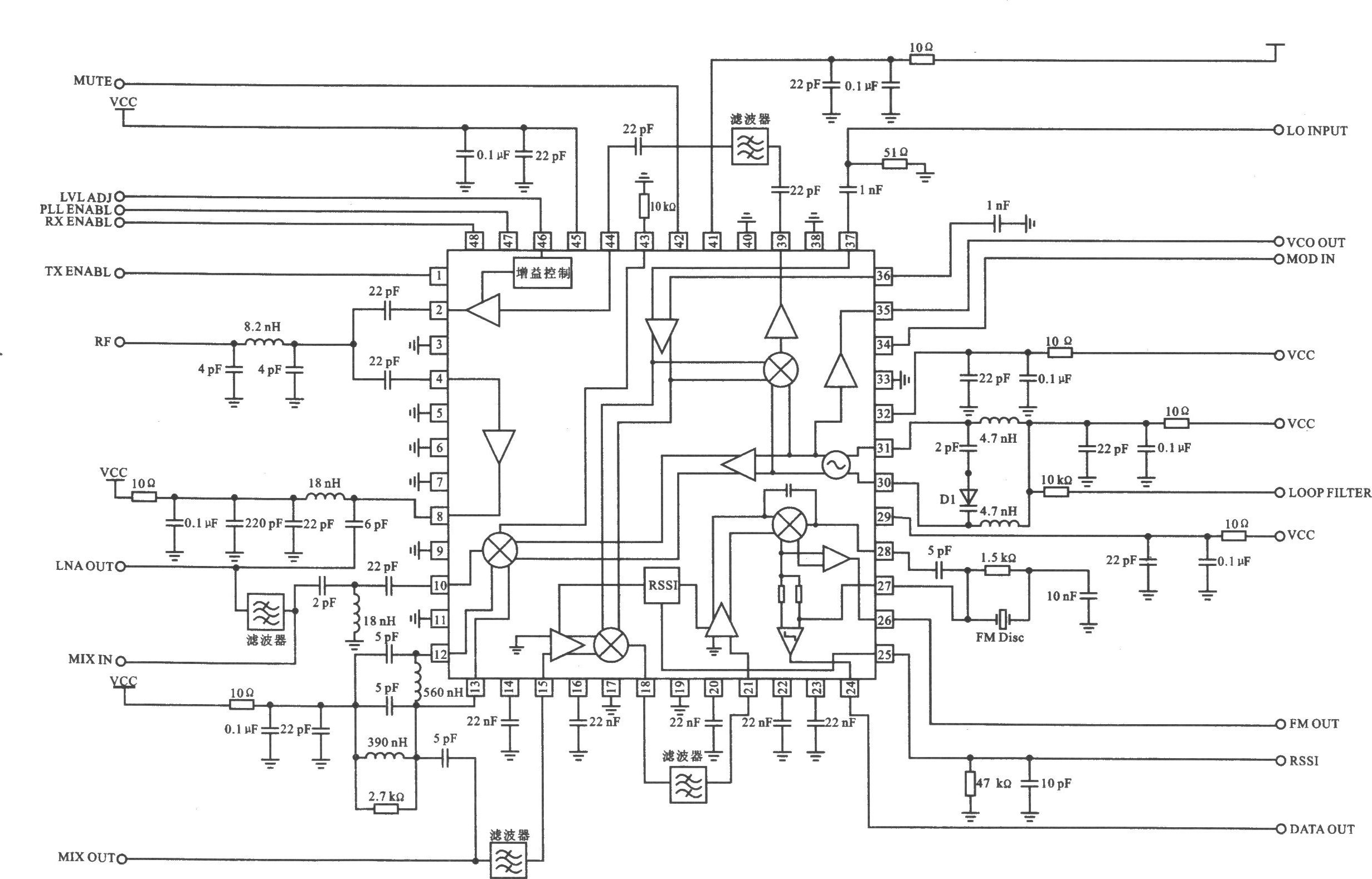

RF2926 的应用电路图
