一款廉价的无线话筒电路

发布时间：2011-6-17 10:24 发布者：circuit_share

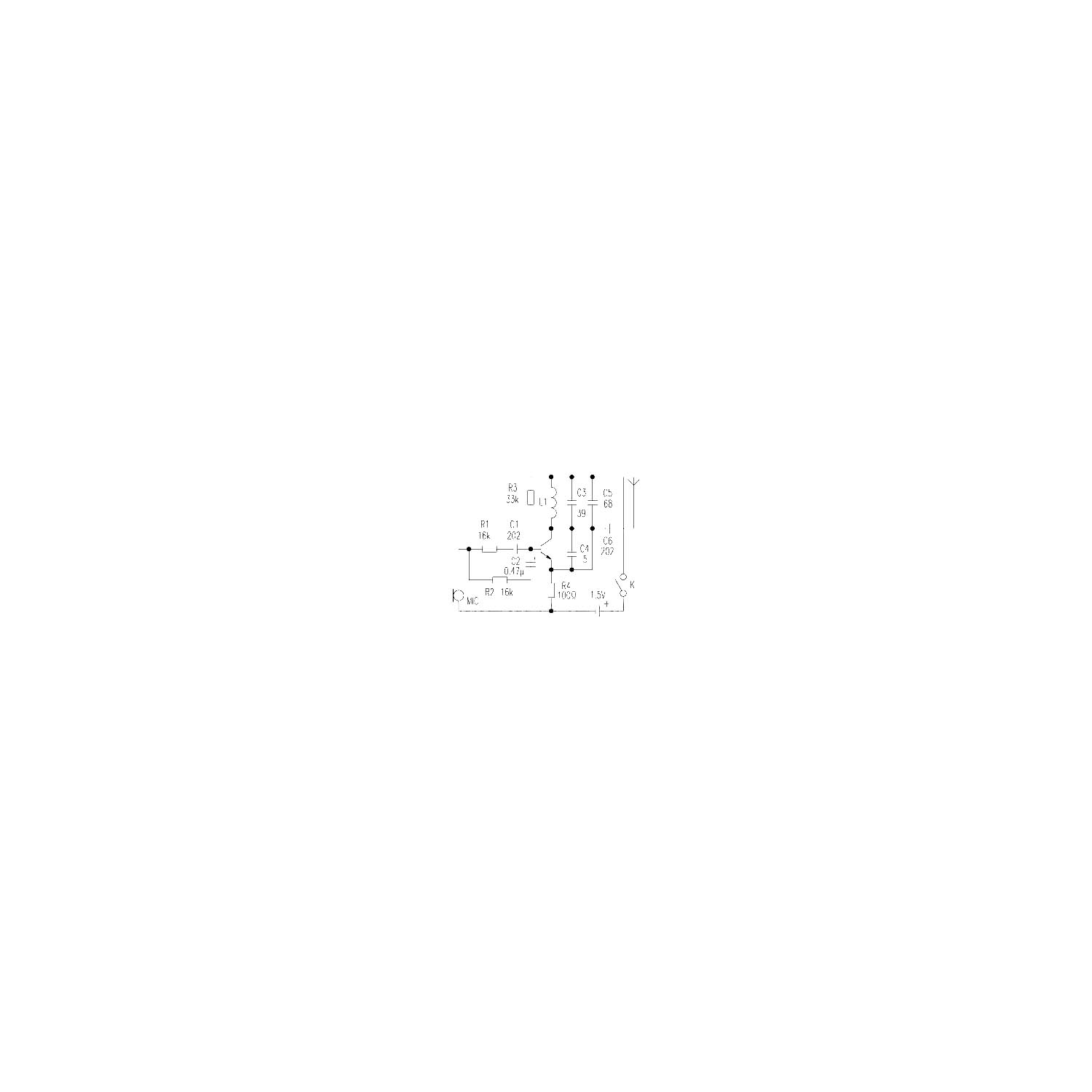

日前,市场上销售的一种无线话筒,价格在10~20元之间。该话筒调谐在88~108MHz调频波段,发射距离30米左右,可用任何调频收音机接收,且收到的声音清晰悦耳,无杂波干扰,对本地调频电台也无影响。本人根据该机实物,画出了其电路图,供广大电子爱好者参考。

电路工作原理。声音通过话筒经R1､C1;R2､C2构成的高､低频阻容滤波器耦合到三极管的基极。由于三极管的正反馈放大作用,L1､C3构成的高频振荡器的高频信号经C4等效反馈到三极管基极。两信号一同被三极管混频形成高频FM载波(88~108MHz),经C6传输到天线,由天线向周围空间发射FM信号。

微调L1线圈的间隙,可改变FM调频波的频率值。使用时,在88~108MHz之间可任意选取FM的接收频点。

元件L1的选取。用∮0.6mm漆包线在普通圆珠笔心上绕4圈,三极管用C9018高频小功率管,其他元器件可按图中参数标识即可。
