555构成的肝炎病菌消毒器控制电路

发布时间:2011-5-20 10:36    发布者:circuit_share
关键词: 555 , 病菌 , 肝炎 , 消毒器

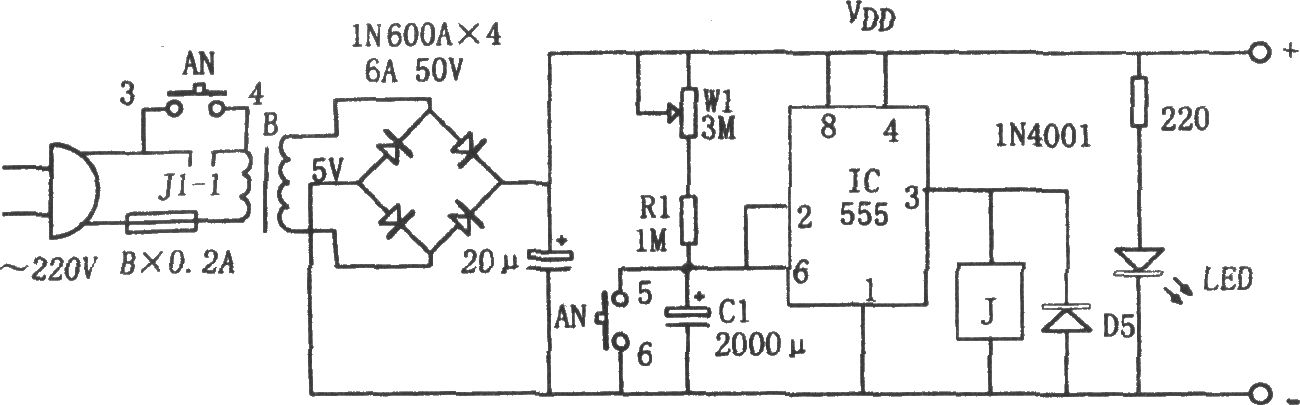

如图所示为肝炎病菌消毒器控制电路。该控制电路由降压整流电路、单稳定时电路、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压

555和W1、R1、C1及双层按钮AN等组成开机触发定时电路。使用时,只要按一下AN,变压器B就得电,同时555因②脚电位为低电平而发生置位,③脚输出的高电平使继电器J吸合,触点J1-1闭合,电源电压自锁闭合。此后,C1通过W1、R1进行充电,当充到2/3VDD时,555发生复位,③脚输出的低电平使继电器J释放,触点J1-1断开。电源电压切断。相应555的延迟时间td=1.1(Rw1 R1)C1即为消毒定时时间,其长短可通过调节W1采改变。

由于在消毒时,要将40克精盐溶于1000克水中,并进行通电电解,产生对人体无害的强氧化剂HCLO、NaCLO等,它们对肝炎病毒、大肠杆菌等有极强的杀灭作用。本控制电路用于控制产生NaCLO的定时时间。
